КОМПАС 3D 18

Завод по производству железобетонных изделий для жилищного строительства производительностью 65 тыс. м3

Новосибирский государственный архитектурно-строительный университет
Кафедра строительных материалов, изделий и конструкций
Курсовой проект по дисциплине "Проектирование предприятий сборного железобетона"
На тему: "Завод по производству железобетонных изделий для жилищного строительства производительностью 90 тыс. м3 "
Новосибирск 2018

На проектируемом предприятии выпускаются изделия, используемые для жилищного строительства Пг=65 тыс. м³, с цехом по производству изделий для фундамента Пг=15 тыс. м³. Место строительства завода г. Новосибирск.
Проведен расчет и подбор оборудования и расчеты поточно-агрегатной, конвейерной и стендовой линий производства.
Графическая часть содержит план и разрез завода.

Содержание
Введение…………………………………………………….…….………2
1. Анализ задания……………………………………………….…...……3
2. Номенклатура выпускаемой продукции……………………………..4
3. Характеристика сырьевых материалов………………………….…...5

3.1 Заполнитель для бетона……………………………………….5
3.2 Вяжущее вещество……………………………………………..6
4. Расчет материально-производственного потока………………..…..7
4.1 Расчет расхода материалов на 1 м3 бетона………………………..7
4.2 Определение усреднено-условного состава бетона……………..17
5. Режим работы предприятия…………………………………….…....19
6. Проектирование бетоносмесительного цеха и складов…………...22
6.1 Расчет склада цемента……………………………………………....22
6.2 Расчет склада заполнителей……………………………....………….22
6.3 Проектирование склада готовой продукции………………………23
6.4 Расчет бункеров………………………………………………..…... 24
6.5 Проектирование бетоносмесительного узла……………………..25
6.6 Подбор дозаторов………………………………………...…………26
7. Проектирование поточно – агрегатной линии…………….………..28
7.1 Поточно-агрегатный способ производства для ФЛ и ФБС………28
7.2 Поточно-агрегатный способ производства для ПБ ……....…..….36
8. Проектирование конвейерной линии для плит перекрытий…….…42
9. Проектирование стендового способа для ЛМП………………...…..48
10. Проектирование арматурного цеха………………………………...50
10.1 Расчет арматурных работ……….…………………………………51
10.2 Расчет склада арматуры…………………………………………...54
11. Контроль качества готовой продукции………………………...….56
12. Техника безопасности на территории завода………………….….60
Литература…………………….…………………………………………61

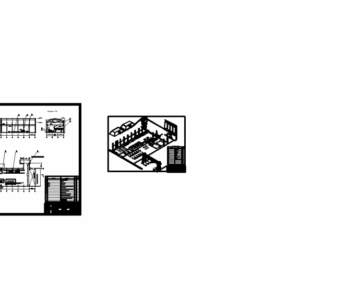

Состав: План цеха на отметке 0,000, Разрез 1-1..6-6, Спецификация, Пояснительная записка Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Завод по производству железобетонных изделий для жилищного строительства производительностью 65 тыс. м3

Просмотр файлов
А1 (2).pdf
А1 (1).pdf
Завод по производству железобетонных изделий для жилищного строительства.dwg
Завод по производству железобетонных изделий для жилищного строительства.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 400

Софт: AutoCAD 2016

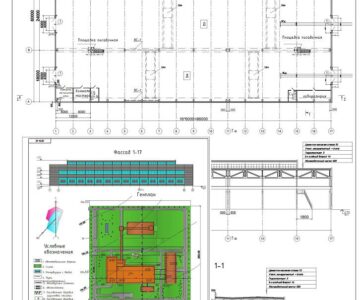

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.
