ЗD Модель витражного остекления шахты наружных лифтов

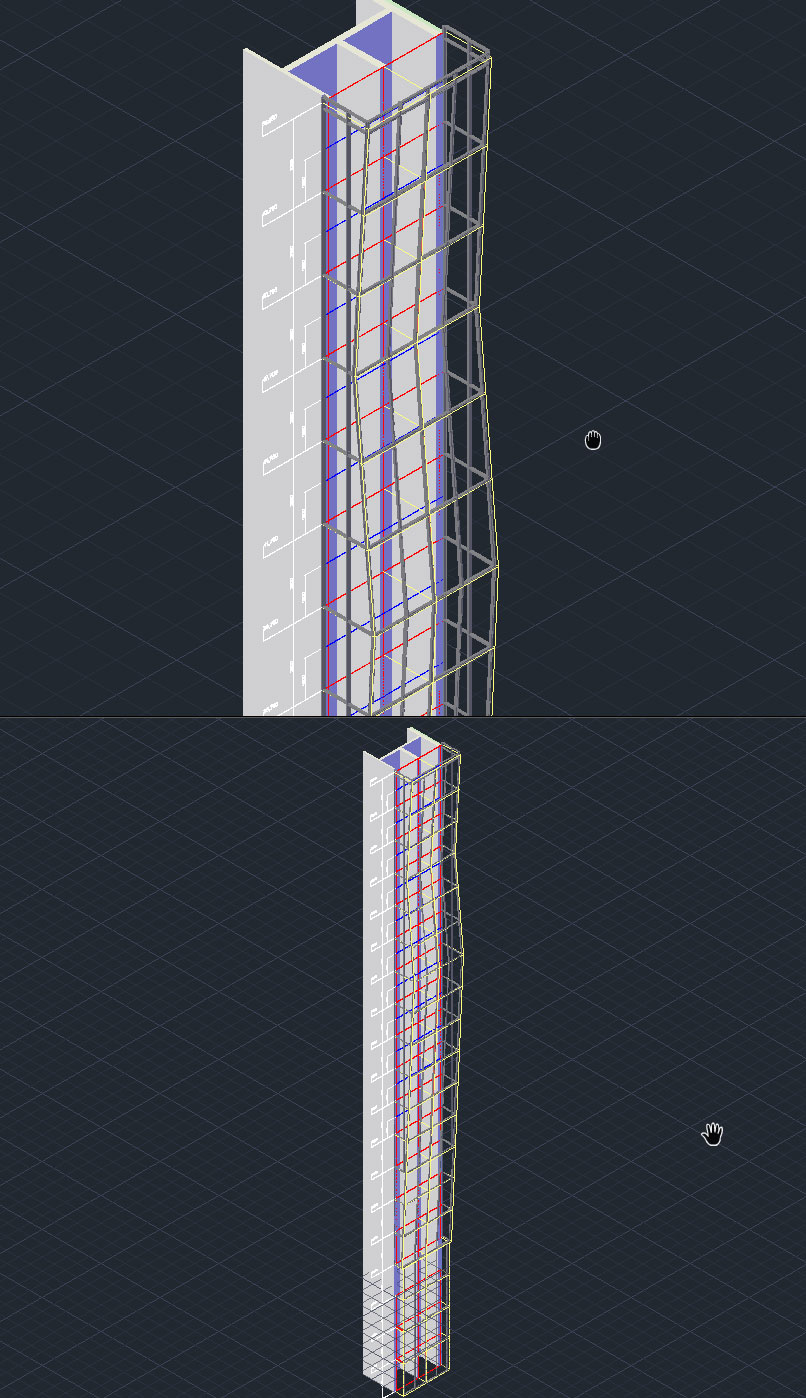

Витражное остекление наружной шахты лифтов включая модель витража в натуральную величину и ограждение шахты, на которую крепятся витражи с монтажной схемой и КМД подсистемы крепления витражей.
Ограждение выполнено в морском стиле - консольные конструкции, закрепленные к стенам вантовыми узлами.
Проект воплощен в жизнь в г. Ижевске в 2014 г.
Вантовая система выдержала статические испытания.
При допустимом прогибе в 10мм, показала по факту всего 1,2мм
ЗD Модель витражного остекления шахты наружных винтов, Схема монтажа ярусов вантовой подсистемы витражей, Согласованный КМД вантовой системы крепления витражей.

Состав: ЗD Модель Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Лифты / ЗD Модель витражного остекления шахты наружных лифтов
