Железобетонный резервуар 657 куб.м

Нижегородский государственный архитектурно -строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине "Технология строительного производства 2"
По теме "Расчёт и конструирование Прямоугольного железобетонного резервуара для хранения воды"
Казань 2010

Общие указания 1.
Резервуар, максимальной емкостью 657 куб.м. предназначен для хранения воды.
1.2. Климатичекие условия района строительства по СНиП 23-01-99, СНиП 2.01.01-82:
- снеговая нагрузка расчетная для I района - 0,80 кПа (80 кгс/м );
- ветровая нагрузка для II района - 0,3 кПа (30 кгс/м );
- расчетная зимняя температура наружного воздуха - минус 32 С.

2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ 2.1. За условную отметку 0,000 принят уровень поверхности земли. 2.2. Фундамент -монолитный ленточный железобетонный, днище -монолитное ж/б, плоское. 2.3. Несущие конструкции резервуара - сборный железобетоный каркас из стеновых панелей и ребристых плит покрытия. Заделка стеновых панелей в паз фундамента -жесткая. Стык панелей между собой - прямой, со сваркой выпусков арматуры и бетонированием зазора.. Углы выполнются при помощи монолитных участков, заходщих в примыкающие стенки на 100 мм. Плиты покрытия привариваются к закладным деталям консоли стеновой панели. 2.4. Продольные швы между плитами покрытия заделать цементо-песчаным раствором М100. 2.5. Гидроизоляционный ковер выполнять по выравнивающей цементо - песчаной стяжке из полимерно-битумных материалов в 3 слоя. Засыпку резервуара выполнить грунтом, плотностью 1200 кг на куб.м. 2.6 Для обеспечния водонепроницаемости конструкций, со стороны грунта выполнить обмазочную гидроизоляцию стен и фундамента горячей битумной мастикой за 2 раза. 2.7 Закладные детали сборных конструкций защитить от коррозии слоем аллюминия или цинка, выполненного методом металлизации.

Содержание:
1 Общие данные ……………………………… 3-4
2 Компоновка и подсчет нагрузок …………….. 5
3 Расчет плиты покрытия ……………………… 6-11
3.1 Назначение прочностных характеристик бетона и арматуры …… 7
3.2 Параметры приведенного сечения плиты ……… 7-8
3.3 Подбор продольной рабочей арматуры …………... 8
3.4 Подбор поперечной арматуры …………………...... 9
3.5 Расчет полки плиты на местный изгиб …………… 10-11
4 Расчет стенки резервуара ……………………………...... 11-14
5 Расчет фундамента под стенку резервуара ……………… 14-16
5.1 Сбор нагрузок, действующих на подошву ……………… 14
5.2 Определение ширины подошвы и высоты фундамента… 15-16
5.3 Подбор рабочей арматуры ……………………………… 16
6 Список литературы …………………………………… 17

Шифр задания 215

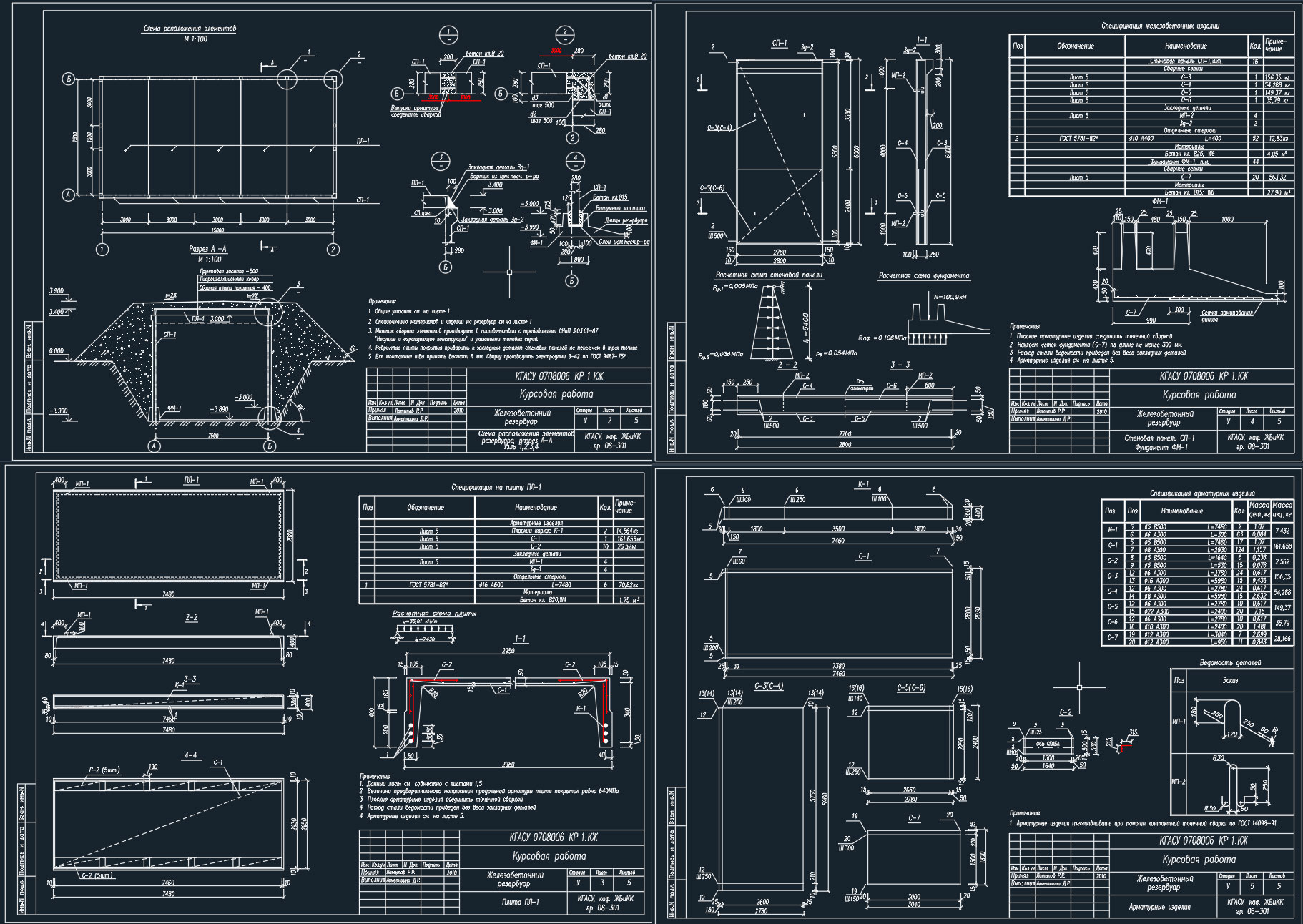

Схема расположения элементов конструкций резервуара показана на рис. 1.1.
Длина плит покрытия l1=7.5м, тогда длина резервуара составляет 15 метров.
Высота стеновой панели Н1=5.4м,
Плиты покрытий, выполняются предварительно напряжёнными, ребристыми с реб-рами вниз с номинальной шириной 3,0 м. Ширина стеновых панелей принимается 3 мет-ра в зависимости от компоновки плана.
Высота продольного ребра плиты h = 400 мм.
Ширина ребра снизу bp = 70 мм.
Толщина полки плиты hf ′= 30 мм .
Предварительная толщина стенки резервуара -  = 240 мм
Уровень земли принимается на половине высоты стеновой панели.
Класс напрягаемой арматуры A600
Класс ненапрягаемой арматуры А300
Район строительства по весу снегового покрова I
Класс бетона B20
Толщина засыпки 50см
Плотность грунта гр =15 кН/м2
