Аванпроект пассажирского среднемагистрального самолета на базе Ан-148-100

Кафедра конструкции летательных аппаратов (ЛА)
Курсовой проект по дисциплине "Конструкция и прочность ЛА"
на тему: Аванпроект пассажирского среднемагистрального самолета на базе Ан-148-100
Киев 2016

СОДЕРЖАНИЕ

1. Вступление 3
2. Выбор и обоснование проектных данных самолета 4
3. Назначение самолета 6
4. Краткое описание конструкции и систем самолета 6
5. Подбор двигателя 13
6. Компоновка самолета 14
• Расчет геометрических характеристик и компоновка самолета 14
• Расчет основных параметров и компоновка шасси 16
• Компоновка и расчет основных параметров оперения 16

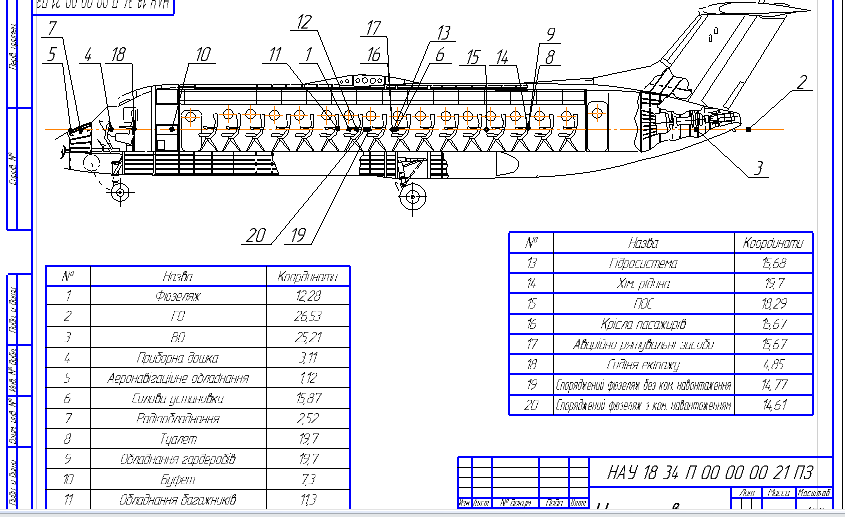

7. Центровка самолета 18
8. Выводы 21
9. Список использованной литературы 22
10. Приложение 23

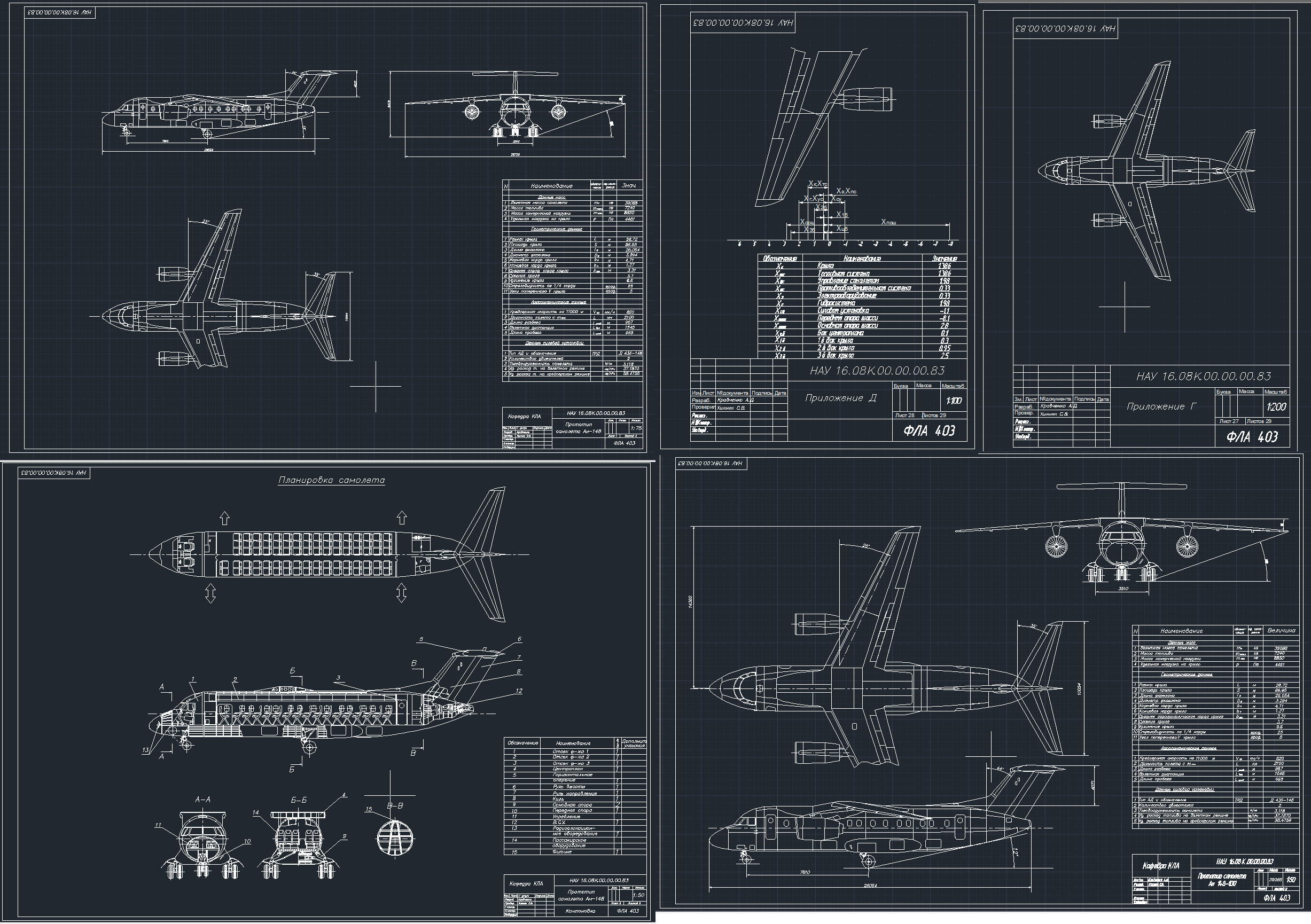

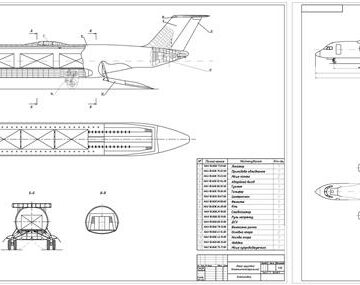

В графическую часть входит 3 вида ЛА, распределение салона и вспомогательные чертежи для записки

НАЗНАЧЕНИЕ САМОЛЕТА

Самолет предназначается для перевозки до семидесяти пассажиров на расстояние до 2100 км в зависимости от коммерческой нагрузки.

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ И СИСТЕМ САМОЛЕТА

Аэродинамическая компоновка
Самолет представляет собой высокоплан с двумя турбореактивными двигателями, размещенными сзади на фюзеляже, и трехопорным шасси с передней и двумя основными опорами. Крыло стреловидное, большого удлинения, с наплывами. Передняя кромка крыла механизирована, на задней кромке установлены двухщелевые однозвенные закрылки с фиксированным дефлектором и щелевые элероны с роговой и осевой компенсациями. Фюзеляж: - круглого сечения. Оперение однокилевое, Т - образное, с неподвижным стабилизатором, установленным на фюзеляже. Рули направления и высоты - двухзвенные, с роговой и осевой компенсациями.
