Национальный аэрокосмический университет им. Н.Е.Жуковского «ХАИ»
Кафедра технологии 204
Курсовой проект по дисциплине: «Методы и параметры формообразования поверхностей деталей»
На тему: «Проектирование обработки поверхностей деталей авиационного двигателя»
Харьков 2015

В данном проекте необходимо выполнить проектирование технологический процесс изготовления детали типа вал-шестерня..

Параметры детали:

Хвостовик: D1 = 60, Отклонение h7, Ra1 = 0,63, L6 = 40.
Лыски: L1 = 56, L5 = 30.
Центр. отв. в хвостовике: D2 = 44, Отклонение H8, Ra2 = 1.
Канавка: D3 = 46, L8 = 42, L9 = 4.
Шлицы: D4 = 42, m1 = 1.5.
Рад. отв. в хвостовике: D5 = 12.
Осев. отв. в диске ЗК: D6 = 10, L10 = 5, D7 = 8, Отклонение H9, Ra7 = 2.5, D8 = 85.
Зубчатый венец: m = 4, z = 26, R9 = 0,63, Ст-точ – 7, HRC = 50, L7 = 20.
Габариты: D9 = 112, L11 = 75.
Материал: 38ХГН у



Автор
Gooner1886
Дата
25.11.2015
Язык
Русский
Состав

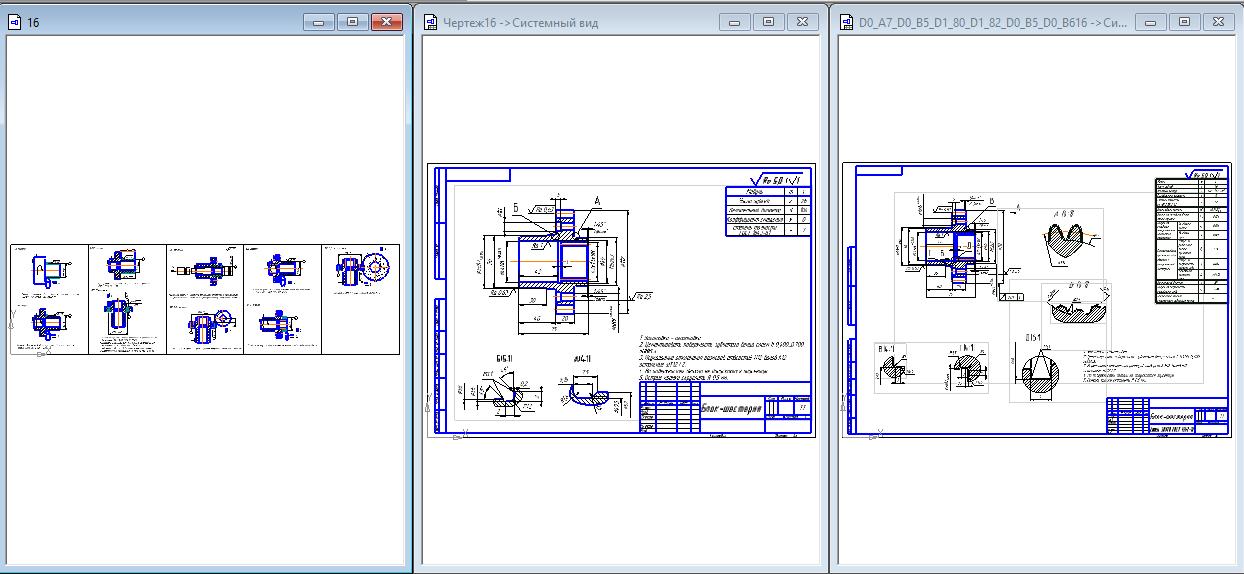

Схема нумераций поверхностей,рабочий чертеж (блок шестерня),простыня
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • Мой курсач по МиП
    • Записка.doc
    • сачик.doc
    • 16.frw
    • 1.png
    • Чертеж16.cdw
    • схема16.frw
    • D0_A7_D0_B5_D1_80_D1_82_D0_B5_D0_B616.cdw
