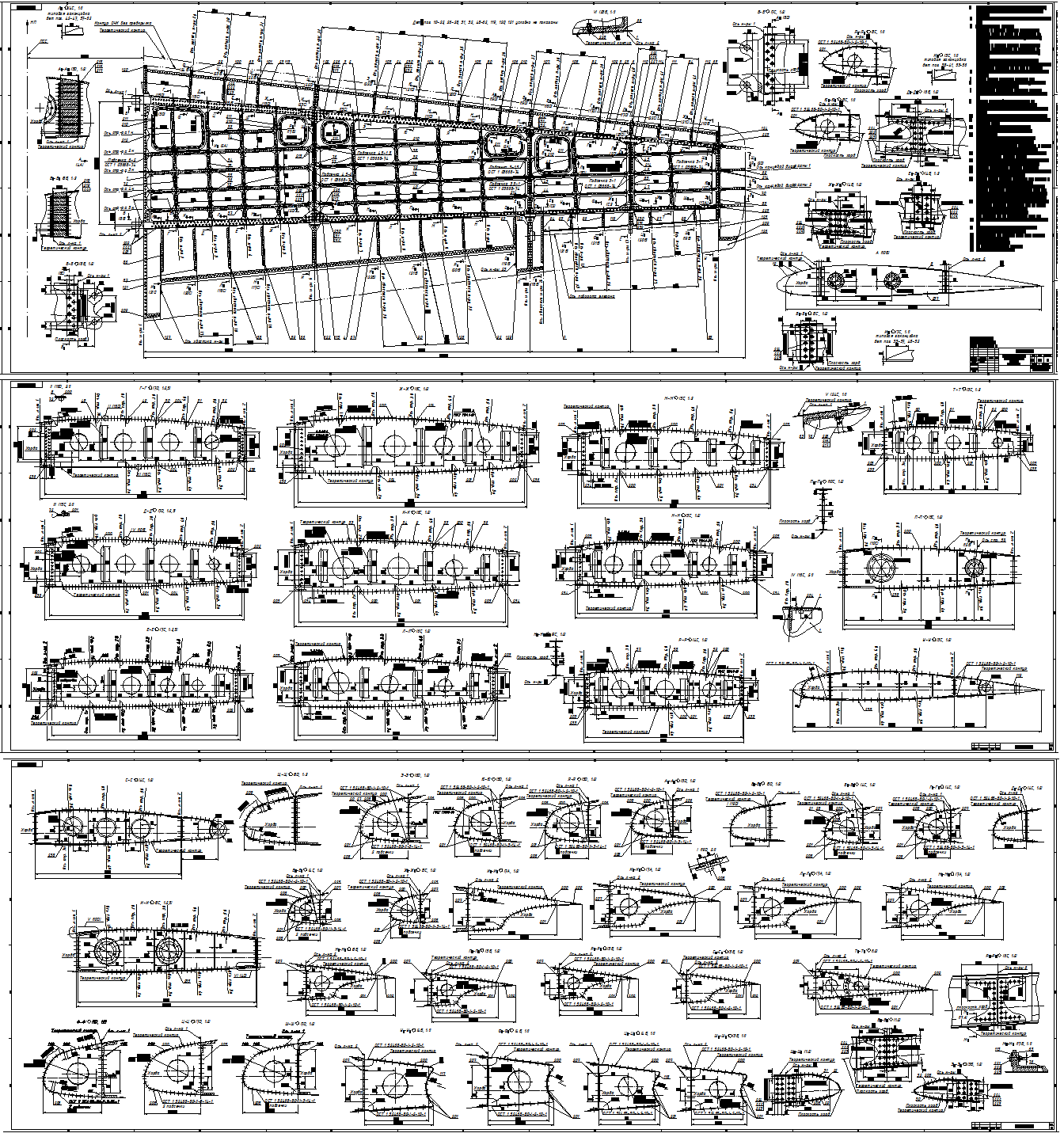

Сборочный чертеж отъемной части крыла административного самолета.
Взлетная масса самолета 6 тонн, число M полета 0,5. Площадь крыла 24 м^2, размах 12,96 м, профиль NASA 2312, угол поперечного V +3 градуса, угол стреловидности по линии 25% хорд 3,5 градуса.
