Казанский авиационный институт им.Туполева
Кафедра Самолето-Вертолетостроения
Курсовой проект по дисциплине "Конструирование вертолета"

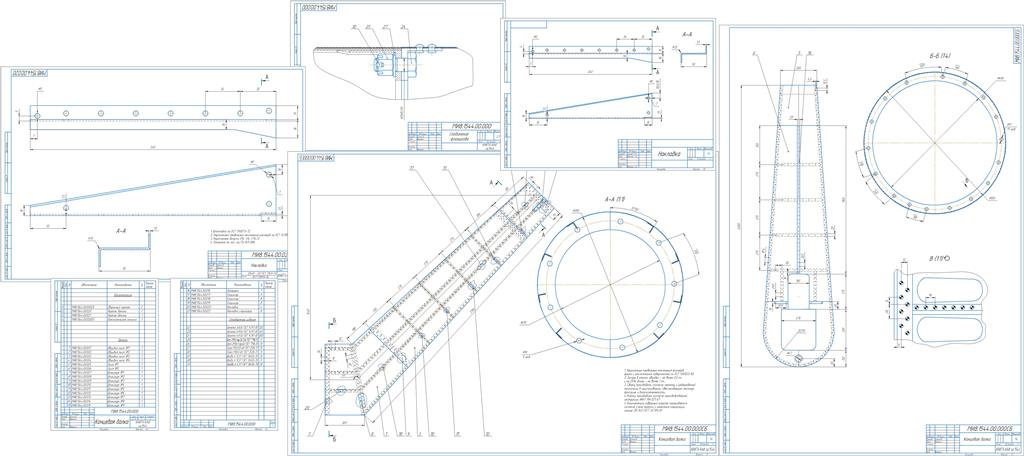

На тему: " Конструирование концевой балки среднего транспортного вертолета одновинтовой схемы (аналог Ми-8)"
Казань 2022
ЛТХ вертолета аналога:
Экипаж — 3 человека.
Максимальная взлетная масса — 13 000 кг.
Двигатель ГТД Климов ТВ3-117 — 2.
Мощность — 2 на 1620 кВт.
Длина — 18,424/25,352 м.
Высота — 4,756/5,552 м.
Максимальная скорость — 250 км/ч.
Практическая дальность полета — 950 км.
Практический потолок — 5000 м.
Полезная нагрузка — до 24 солдат или 12 носилок с сопровождающими или 4000 кг груза.
Сам узел вертолета аналога является так же исходными данными.
Оглавление
1. Определение нагрузок действующих на концевую балку 3
1.1. Расчетные нагрузки 3
1.2. Определение тяги рулевого винта 4
2. Построение эпюр 6
3. Расчет толщины обшивки 10
4. Проверочный расчет опасного сечения концевой балки 11
5. Расчет фланцевого соединения концевой и хвостовой балки 13
6. Расчет заклепочного шва крепления стыкового шпангоута 14
7. Список используемой литературы 16
