МИГ-29. Сборная модель.

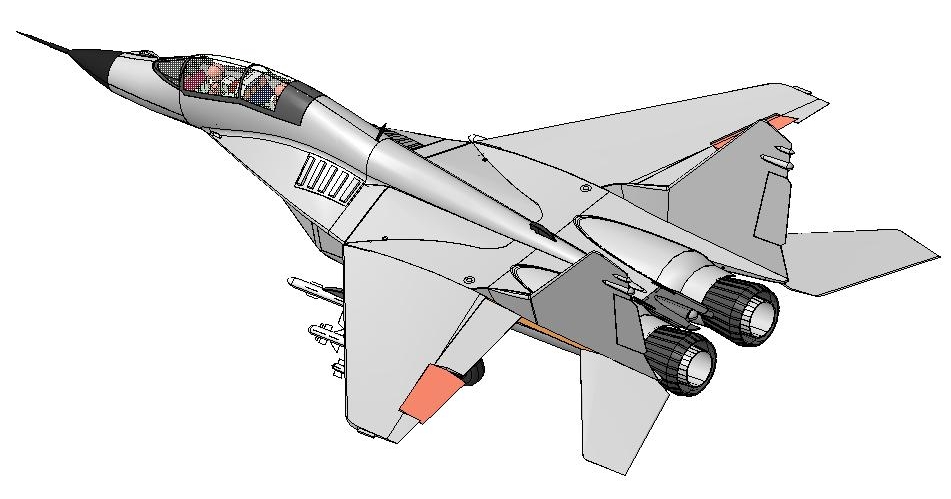

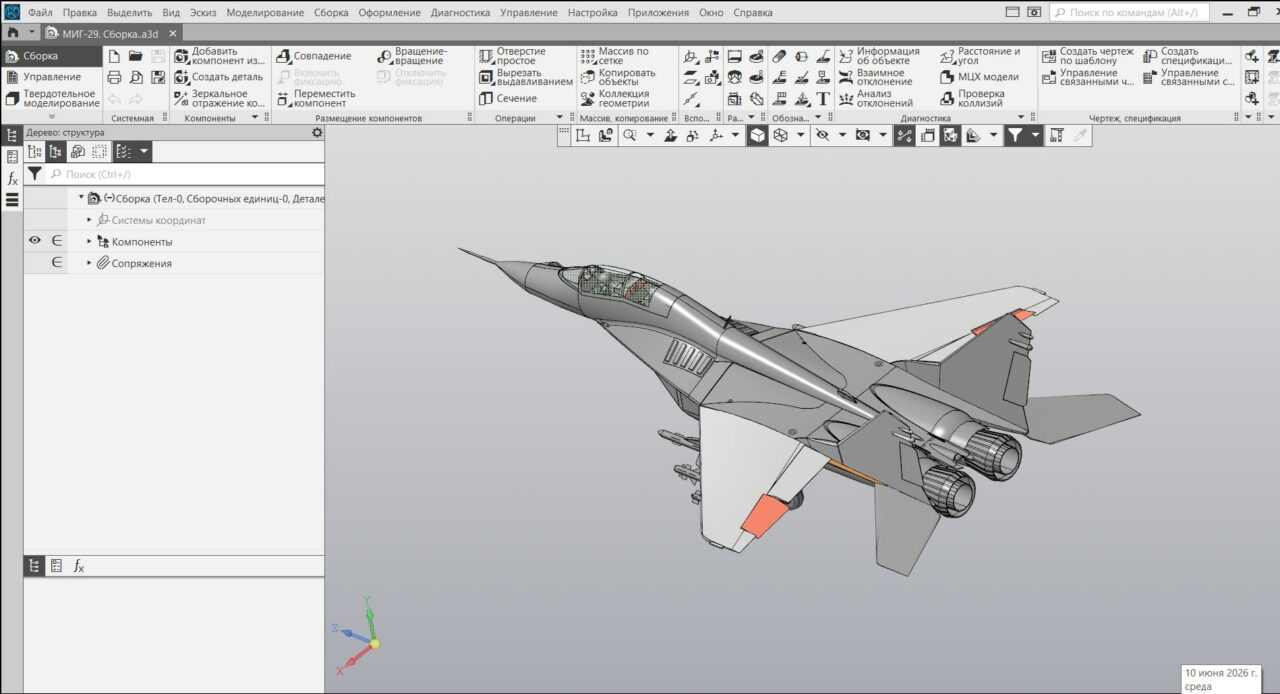

Сборная модель самолета МИГ-29. Деталировка. Чертежи.
Самолёт выполнен по интегральной аэродинамической схеме, с низкорасположенным крылом, двухкилевым оперением и разнесёнными двигателями. Планер выполнен в основном из алюминиевых сплавов и стали, также применяется титан и композитные материалы. Угол стреловидности крыла по передней кромке составляет 42 град., на крыле имеются щелевые закрылки, элероны и отклоняемые носки. Кили имеют обшивку из углепластика и внешний «развал» в 6 град. Стабилизатор цельноповоротный и дифференциально отклоняемый. Шасси трёхопорное, с одноколёсными основными и двухколёсной передней стойками. Катапультное кресло — К-36ДМ.

Двигатели типа ТРДДФ РД-33. Имеется газотурбинный энергоузел ГТДЭ-117, мощностью 66,2 кВт. Регулируемые воздухозаборники на взлёте и посадке закрываются защитными панелями и забор воздуха производится через пятисекционные верхние входы. Топливная система состоит из пяти фюзеляжных и двух крыльевых баков общей емкостью 4300 л (4540 л). Возможна подвеска фюзеляжного ПТБ на 1500 л и двух крыльевых ПТБ по 1150 л.

На машине установлена система автоматического управления САУ-451 и система ограничительных сигналов СОС-3М. Система управления вооружением СУВ-29 состоит из радиолокационного прицельного комплекса РЛПК-29 (Н0-19 «Сапфир-29»), БЦВМ Ц100 (или Ц101).

Оптико-электронный прицельно-навигационный комплекс ОЭПрНК-29 (С-31) состоит из оптико-электронной прицельной системы ОЭПС-29, которая, в свою очередь, состоит из лазерной оптико-локационной станции КОЛС и нашлемной системы целеуказания «Щель-3УМ». Также в комплекс входят: навигационная система СН-29, система управления оружием СУО-29, БЦВМ Ц-100, система индикации на лобовом стекле с фотоконтрольным прибором.
