Национальный аэрокосмический университет им. Н. Е. Жуковского "Харьковский авиационный институт"
Кафедра проектирования самолетов и вертолетов
Отчет по лабораторным работам по курсу "Общее проектирование самолетов и вертолетов"
На тему «Определение параметров общего вида одновинтового вертолета»
Харьков - 2017
Исходные данные: масса полезной нагрузки - 2500 кг, статический потолок - 3000 м, динамический потолок - 5500 м, максимальная скорость полета - 300 км/ч, крейсерская скорость полета - 280 км/ч.

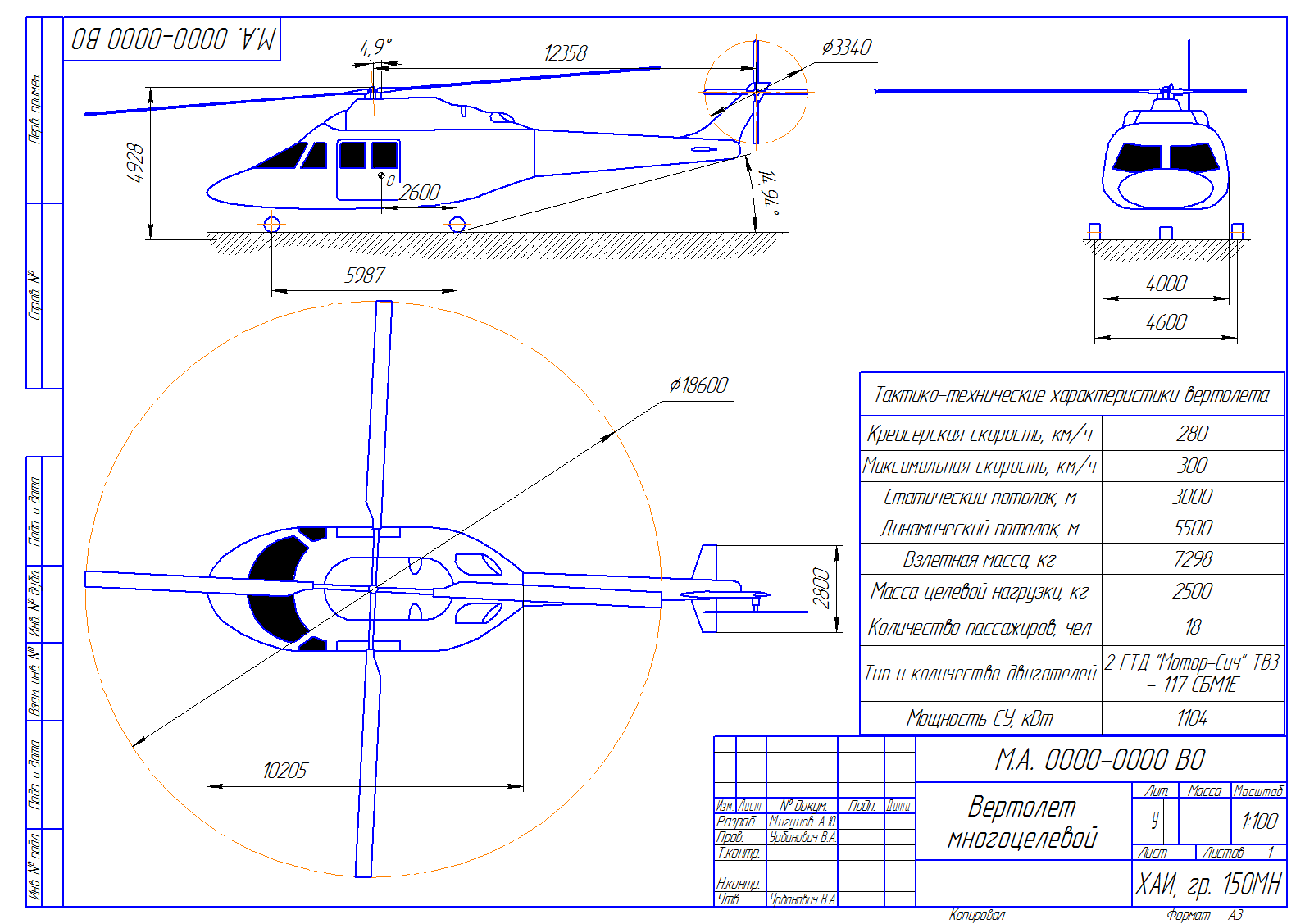

В данной лабораторной работе были определены характеристики одновинтового вертолета. Ключевой составляющей работы, было определение взлетной массы вертолета и его агрегатов, а так же некоторых геометрических данных. На основе выбора основных параметров и геометрических размеров предложен общий вид вертолета в форме чертежа общего вида проектируемого вертолета.
ОГЛАВЛЕНИЕ
Введение 4
1. Основние параметры вертолета и их выбор 5
1.1. Исходные данные для проектирования 5
1.2. Сбор, обработка и анализ статистических данных 5
1.3. Разработка тактико-технических требований к проектируемому вертолету 10
1.3.1. Назначение вертолета 10
1.3.2. Нагрузка 10
1.3.3. Экипаж 10
1.3.4. Летные характеристики 10
1.3.5. Устойчивость, управляемость и маневренность 10
1.3.6. Безопасность полета 10
1.3.7. Оборудование 11
1.3.8. Требования к конструкции и эксплуатационной технологичности 11
1.3.9. Прочность. Ресурс агрегатов 11
1.4. Выбор и обоснование схемы вертолета 11
2. Определение взлетной массы вертолета 12
3. Построение общего вида вертолета 16
3.1. Выбор силовой установки 16
3.2. Несущий винт 16
3.3. Рулевой винт 16
3.4. Горизонтальное оперение 17
3.5. Вертикальное оперение 17
3.6. Фюзеляж 17
3.7. Центровка 18
3.8. Шасси 18
Приложения 19
Библиографический список 20
