Уфимский Государственный Авиационный Технический Университет
Кафедра Авиационных Двигателей
Курсовой проект по дисциплине "Констукция и прочность Летательного аппарата
Уфа 2016

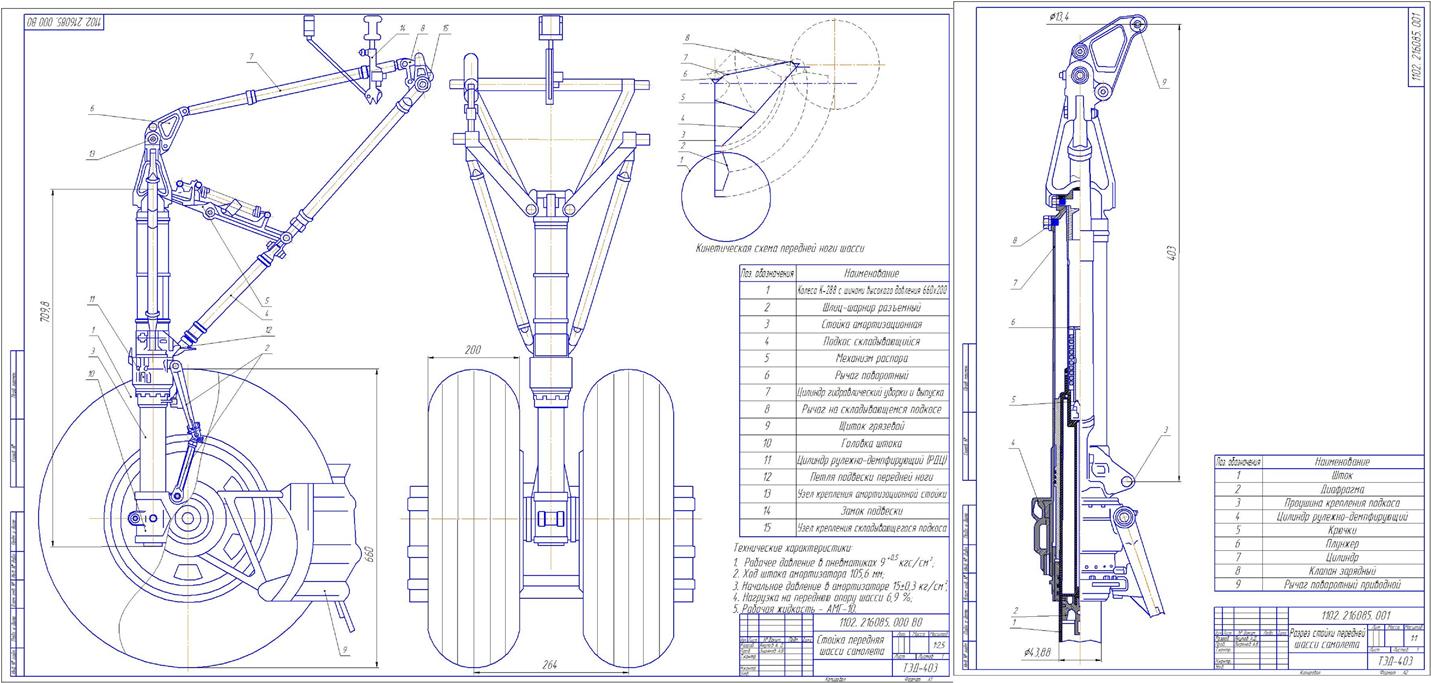

В данной работе рассматривается проектирование, расчеты на прочность и количество посадок передней стойки шасси прототипа самолета Ту-134
Оглавление
1 Составление таблицы исходных данных. Сбор и обработка статистики 3
2 Выбор компоновочной схемы ЛА 6
2.1 Составление уравнения баланса масс самолета 8
2.2 Балансировочная схема самолета 9
3 Внешняя и внутренняя компоновки проектируемого ЛА 15
3.1 Элементы ЛА 15
4.Проектировочный расчет основной стойки шасси самолета. 19
4.1 Определение исходных данных 19
4.2 Подбор колеса. 20
4.3 Определение основных параметров жидкостно-газового амортизатора 22
4.4 Определение нагрузок на стойку. 27
4.5 Построение эпюр изгибающих и крутящего моментов 28
4.6 Определение толщин стенок штока и цилиндра 30
4.7 Построение эпюры осевой силы 32
4.8 Проверочный расчет штока 34
4.9 Проверочный расчет цилиндра 37
4.10 Заключение о прочности штока и цилиндра 39
4.11 Расчет оси колеса 40
5. Заключение 43
Список литературы…………………………………………......…45
