Федеральное государственное автономное образовательное учреждение высшего образования ДВФУ
Кафедра самолёто-и вертолётостроения
Курсовой проект по дисциплине «Проектирование самолетов»
На тему: «Проектирование пассажирского самолета, с дальностью полета до 5000 километров»
Арсеньев 2017
Исходные данные: расчетная дальность полета: от 3500 км – 5000 км; коммерческая нагрузка: 25000 кг – 30000 кг;
крейсерская скорость: 850 км/ч – 1000 км/ч; высота полета: 11 км -13 км; длина разбега: 2000 м – 2300 м; посадочная скорость: 300 км/ч – 350 км/ч.
В данной работе спроектирован среднемагистральный пассажирский самолет. Проведен статистический анализ летательных аппаратов исходных параметров.

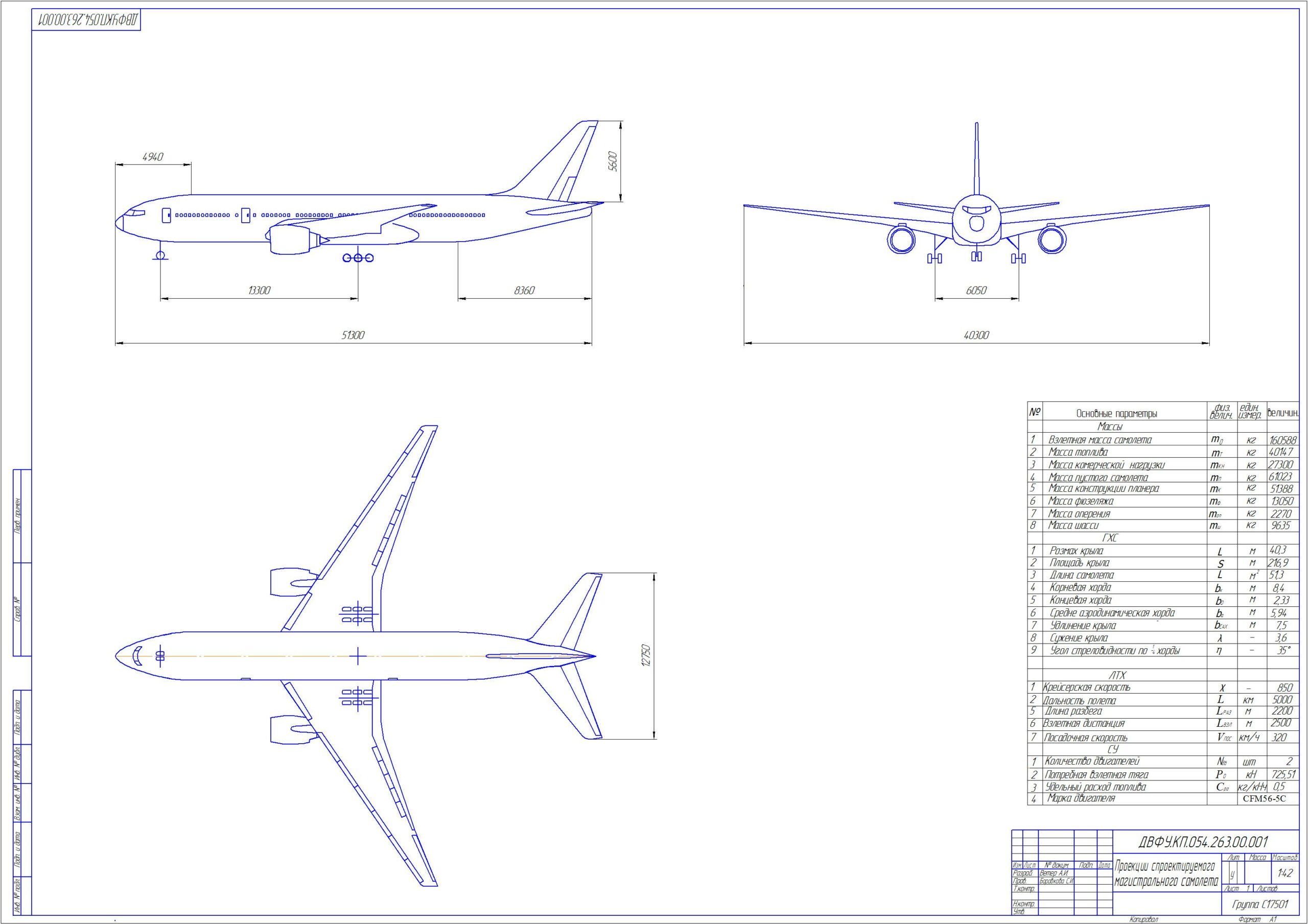

Графическая часть содержит эскизный вариант проектируемого самолета.
Оглавление
Введение 4
1. Разработка тактико–технических требований к самолёту 6
1.2. Общие технические требования 7
1.3. Лётно-технические требования 8
1.4. Производственно-технологические требования 8
1.5. Эксплуатационные требования 9
2.1. Схема крыла 11
2.2. Схема фюзеляжа 13
2.3. Балансировочная схема 14
2.4. Схема размещения органов управления 15
2.5. Схема оперения 16
2.6. Схема шасси 17
2.7. Выбор двигателей 18
2.8. Механизация крыла 19
2.9. Удельная нагрузка на крыло 21
3. Определение потребной стартовой тяговооруженности самолета 24
4. Определение взлетной массы самолета 27
4.1. Определение массы целевой нагрузки 27
4.2. Предварительное определение взлетной массы 27
4.3. Определение массы снаряжения и служебной нагрузки 28
4.4. Определение относительной массы конструкции 29
4.5. Определение относительной массы силовой установки 29
4.6. Определение относительной массы топливной системы 29
4.7. Определение относительной массы оборудования и управления 30
4.8. Определение взлетной массы самолета 30
5.1. Определение параметров крыла 32
5.2. Определение параметров фюзеляжа 33
5.3. Определение параметров оперения 34
5.4. Выбор параметров шасси 36
5.5. Подбор двигателей 37
6. Составление сводки масс самолета 38
Заключение 42
Список использованных источников 43
Приложение А (Статистические данные среднемагистральных самолетов) 44
