Проектирование технологического процесса изготовления детали «Кронштейн»

Филиал ДВФУ в г.Арсеньеве, Кафедра свс, Курсовая работа на тему: Проектирование технологического процесса изготовления детали «Кронштейн», 2020 год

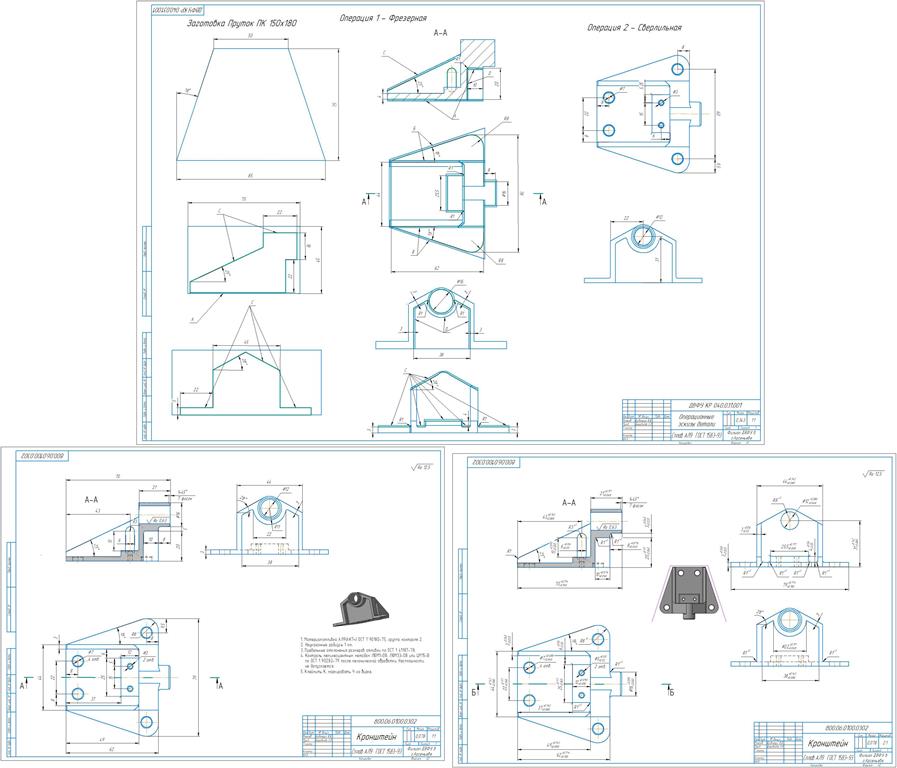

Исходные данные: сборочный чертёж "Фиксатор" 800.06.0100.0300. Для курсового проекта была выбрана деталь «Кронштейн фиксатора вертолёта Ка-52» входящую в сборочную единицу «Фиксатор» Деталь «Кронштейн» тонкостенная (толщина стенок и ребер 3 мм), имеющая четыре отверстия диаметром 7 мм, два отверстия диаметром 3 мм, посадочное место диаметром 12 мм, два скруглённых выреза на стенках размерами 38мм×3мм. Деталь изготовлена из материала АЛ9.
Содержание:

Введение 5
1. Аналитический раздел 7
1.1. Членение сборочной единицы, выбор детали 7
1.2. Определение типа производства 10
1.3. Выбор метода получения заготовки 10
1.4. Анализ конструкции детали на технологичность 13
1.4.1. Качественная оценка технологичности конструкции детали 14
1.4.2. Количественная оценка технологичности конструкции детали 15
2. Технологический раздел 19
2.1. Размерный анализ 19
2.3. Маршрут обработки детали с выбором схем обработки 23
3. Оценка обеспеченности точности изготовления детали 26
Заключение 30
Список используемой литературы 31
