Минский Государственный Высший Авиационный колледж
кафедра технической эксплуатации воздушных судов и двигателей
курсовой проект по дисциплине "основы воздушных судов и двигателей"

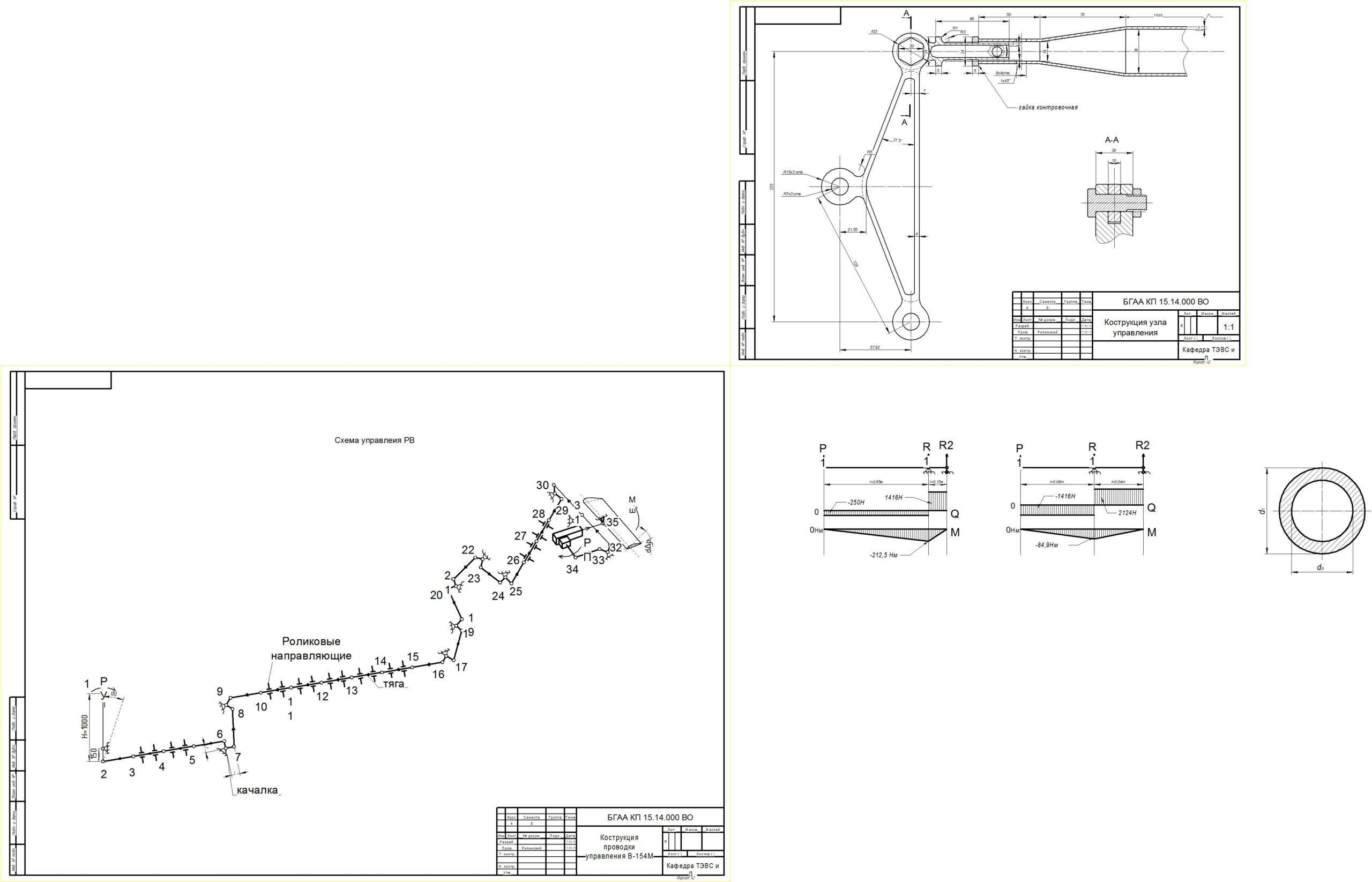

На тему: "Расчет проводки управления к рулю высоты самолета ТУ-154М"
Минск 2014
В первом разделе данного курсового проекта описаны требования авиационных правил, соблюдать которые необходимо при проектировании летательного аппарата. В этом разделе приведены общие требования предъявляемые к рулю высоты, к его проектированию и эксплуатации. Также указаны нагрузки и усилия действующие на рули.

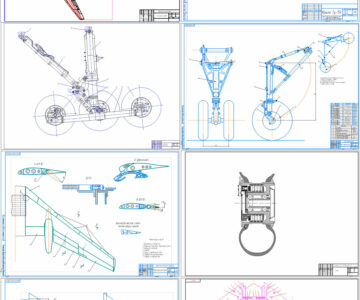

Второй раздел содержит краткие сведения о реактивном пассажирском самолете ТУ-154М, выбранном в качестве прототипа. Дана краткая характеристика основных элементов самолета, указано его назначение, применение, условие базирования. Приведены летно-технические, массовые, геометрические данные самолета, необходимые для выполнения расчетов и чертежей, а также приведены центровки самолета, используемые при размещении оборудования, грузов, экипажа и пассажиров. Также в этом разделе мною предоставлено описание шасси самолета, его назначение, компоновка, схема. Описаны состав передней и главных ног самолета и их конструктивные особенности. Также описана конструктивно-силовая схема самолета, изложена аэродинамическая компоновка фюзеляжа, крыла, гондол шасси, гондол двигателей и оперения самолета. Описаны формы и профили, которые имеют эти части, их назначение, компоновка на самолете. Так же раздел содержит силовую компоновку. В ней приведены основные материалы, используемые для изготовления для изготовления элементов конструкции самолета. Здесь описаны силовые схемы частей планера их состав и расположение, обосновано применение тех или иных конструктивных решений. В заключительной части представлен расчет центровки самолета. Этот расчет необходим для правильного размещения всего оборудования, грузов, экипажа и пассажиров на борту самолета. В результате расчетов определил, что центровка находится в пределах допустимого.

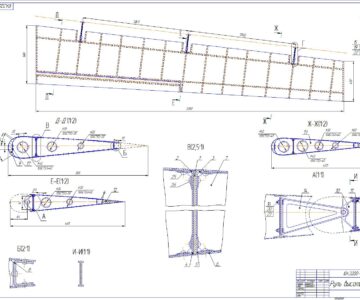

В третьем разделе производится расчет на прочность проводки руля высоты. Здесь изложено описание конструкции рулей, силовая схема. Приведен материал из которого изготавливают рули и его характеристика.
Техническая характеристика:
Взлетная масса - 90 000кг;
Крейсерская скорость - 850 км\ч;
Размах крыла - 37,55 м;
Длина фюзеляжа - 41,55 м;
