Расчёт рабочей лопатки и диска первой ступени компрессора низкого давления двигателя Р29Б-300 на прочность

0
256
6978
7
0

Уфимский Государственный Авиационный Технический Университет
Кафедра авиационных двигателей
Курсовой проект по "Конструкция и прочность авиационных двигателей"
На тему: "Расчёт рабочей лопатки и диска первой ступени компрессора низкого давления двигателя Р29Б-300 на прочность"
Уфа 2013

Цель курсового проекта определить величины радиальных, тангенциальных и эквивалентных напряжений , действующих в различных сечениях лопатки диска первой ступени компрессора низкого давления двигателя Р29Б-300, а также рассчитать запасы прочности в этих сечениях. На основе расчётных данных определить опасное сечение и проверить выполнение условия прочности в этом сечении.
Исходные данные:
l = 0,163 м – длина пера лопатки
b0 = 0,125 м – хорда концевого сечения
b4 = 0,263 м – хорда корневого сечения
ρ = 7900 кг/м3 – плотность материала;
w= 1172,86 рад/с – угловая скорость вращения диска;
σрк = 289,04 МПа – напряжение в корневой части лопатки;
z = 24 – число лопаток;
f = 215•10-6 м2– площадь сечения обода;
Rf = 0,125 м – радиус центра тяжести сечения обода диска;
u= 0,35 – коэффициент Пуассона;
Fк = 58,26•10-5 м2 – площадь корневого сечения лопатки;
bn = 0,03 м – толщина диска в n – ом сечении;
Курсовой проект содержит 77 листов пояснительной записки (Расчеты и Патентно-исследовательская часть),Чертеж компрессора низкого давления двигателя Р29Б-300.



Автор
SemFisher04
Дата
30.09.2015
Язык
Русский
Состав
Пояснительная записка (Расчеты и Патентно-исследовательская часть), чертеж компрессора низкого давления Р29Б-300.
Софт
КОМПАС-3D 13 SP2 Как открыть?
Содержимое архива
  • Расчет и чертежи + ПЗ
    • ПЗ Бикбулатов 1.doc
    • Лопатка 10 ст Р29Б-300 - правильная.xlsx

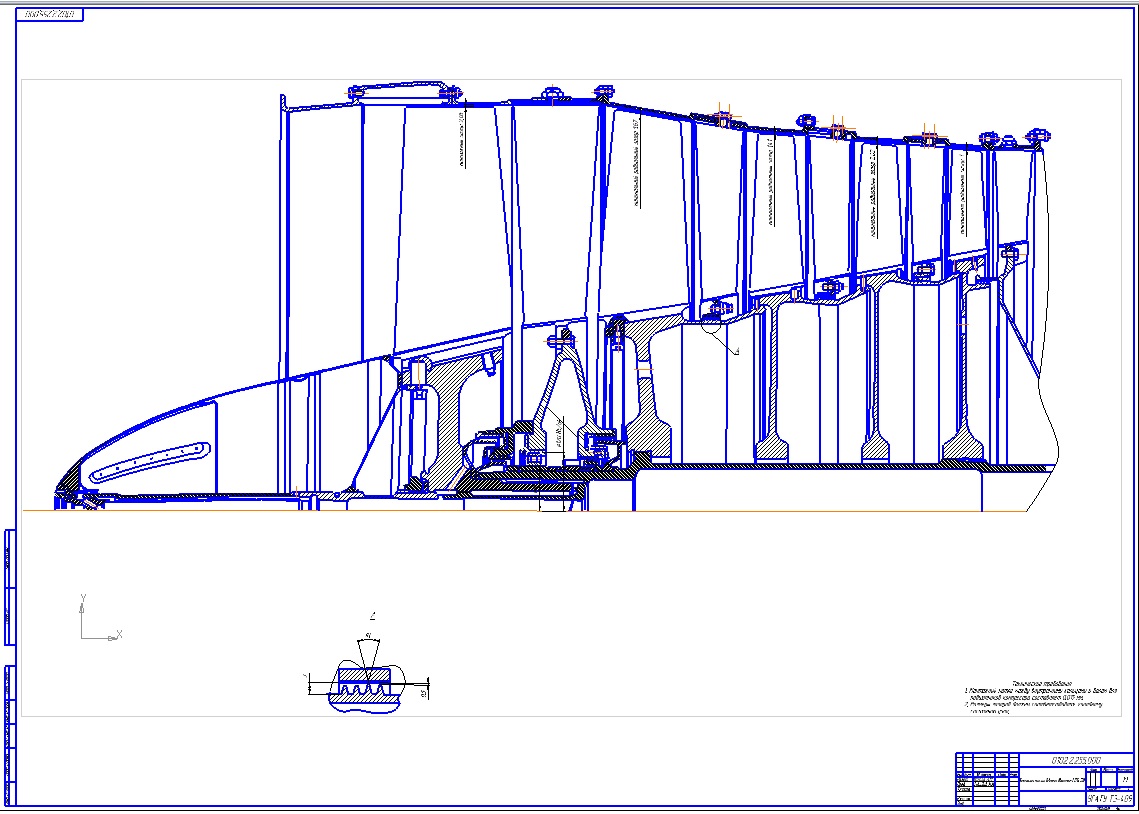

    • Полный чертеж КНД Р29Б-300.cdw
    • Исправленный расчет диска.xlsx
