Разработка крыла проектируемого экраноплана

0
226
2765
5
0

Уфимский Государственный Авиационный Технический Университет
Кафедра авиационных двигателей
Курсовая работа по дисциплине "Конструкция и прочность летательного аппарата и двигателей"
На тему: "Разработка крыла экраноплана"
Уфа 2015

Экранопла́н — высокоскоростное транспортное средство, аппарат, летящий в пределах действия аэродинамического экрана, то есть на относительно небольшой (до нескольких метров) высоте от поверхности воды, земли, снега или льда. При равных массе и скорости, площадь крыла экраноплана намного меньше, чем у самолёта. По международной классификации (ИМО) относятся к морским судам.
Согласно определению, сформулированному в принятом ИМО «Временном руководстве по безопасности экранопланов», экраноплан — это многорежимное судно, которое в своём основном эксплуатационном режиме летит с использованием «экранного эффекта» над водной или иной поверхностью, без постоянного контакта с ней, и поддерживается в воздухе, главным образом, аэродинамической подъёмной силой, генерируемой на воздушном крыле (крыльях), корпусе или их частях, которые предназначены для использования действия «экранного эффекта».
Экранопланы способны эксплуатироваться на самых различных маршрутах, в том числе и тех, которые недоступны для обычных судов. Наряду с более высокими гидроаэродинамическим качеством и мореходностью, чем у других скоростных судов, экранопланы практически всегда обладают амфибийными свойствами. Помимо водной глади они способны передвигаться над твёрдой поверхностью (земля, снег, лёд) и базироваться на ней. Экраноплан, таким образом, объединяет в себе лучшие качества судна и самолёта.
Экранопланы, способные на длительное время отрываться от экрана и переходить в «самолётный» режим полёта, называются экранолётами.
В данном курсовом проекте был разработан экраноплан, предназначенный для перевозки пассажиров с коммерческой нагрузкой до 4 т.
Была разработана конструкция крыла, произведен расчет нагрузок, действующих на крыло и расчет на прочность основных элементов крыла.



Автор
SemFisher04
Дата
24.03.2015
Язык
Русский
Состав

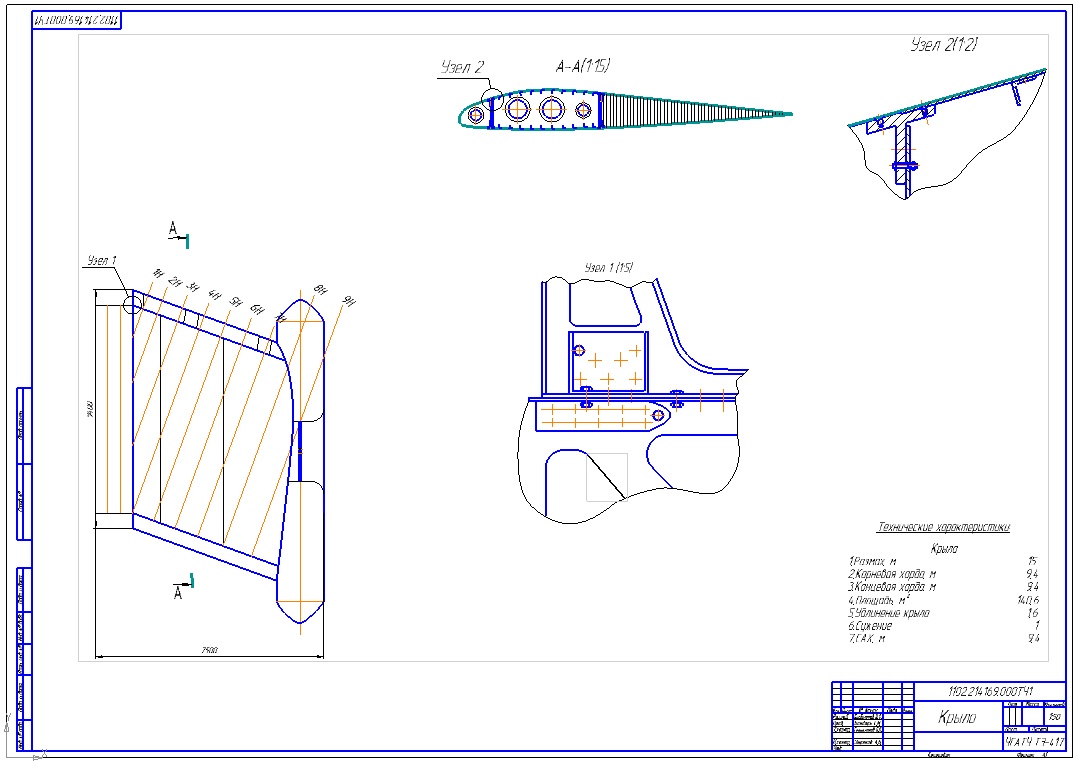

Чертеж крыла проектируемого экраноплана, пояснительная записка, Вид общий (ВО)
Софт
КОМПАС-3D 13 SP2 Как открыть?
Содержимое архива
  • Экраноплан
    • Бикбулатов Вадим ТЭ-417.doc
    • Крыло экраноплан.cdw
    • Экраноплан общий вид.cdw
