Национальный авиационный университет
Кафедра технологии самолетостроения
Дипломный проект по дисциплине "Технология сборки и испытаний авиационной техники"
На тему: "Разработка технологического процесса и выбор средств технологического оснащения для сборки шпангоута № 114 самолета Ан-124-100М"
Киев 2017
В данной работе рассмотрена конструкция шпангоута № 114 самолета Ан-124-100М, проведен комплексный анализ конструктивно-технологических параметров, проведена комплексная оценка технологичности шпангоута по качественным критериям, разработаны предложения по повышению технологичности изделия, разработаны директивные технологические материалы касающиеся сборки шпангоута (выбран метод сборки, разработана схема увязки геометрических форм и размеров изделия, разработан директивный технологический процес сборки шпангоута), разработана рабочая технология сборки шпангоута (проведен анализ рабочей технологии сборки плоских узлов и панелей на ГП "Антонов", разработаны ТУ поставки деталей шпангоута на сборку, описаны, обоснованы и выбраны современные средства технологического оснащения для сборки авиационных конструкций типа шпангоут, разработаны ТУ на проектирования приспособления для сборки изделия (стапеля), разработана концепция сборочного приспособления, разработан цикловой график сборки изделия, разработан рабочий технологический процес сборки). Проект на украинском языке легко переводится в любом онлайн переводчике.
Графическая часть содержит:

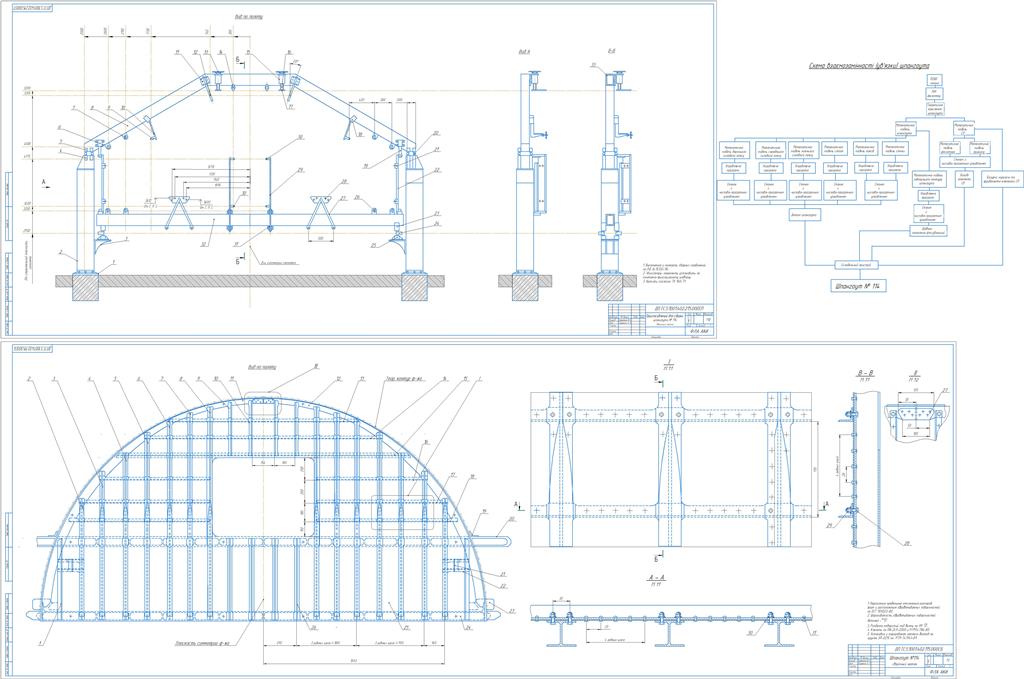

Сборочный чертеж шпангоута (общий вид изделия, типовые сечения и соединения), спецификацию;
Сборочный чертеж приспособления для сборки (стапеля), спецификацию.
Схему увязки геометрических форм и размеров изделия и оснастки.
Презентацию для защиты проекта.
Введение
1. Систематизация исходных данных для выполнения дипломного проекта
2. Термины и их определения, сокращения
3. Конструкция шпангоута № 114
4. Назначение и описание конструкции шпангоута № 114
5. Анализ конструктивно-технологических параметров шпангоута № 114
6. Выводы по главе
7. Производственная технологичность конструкции шпангоута № 114
8. Оценка производственной технологичности конструкции шпангоута № 114 по качественным критериям
9. Выводы по главе
10. Разработка директивных технологических метериалов
11. Разработка сборочного приспособления
12. Выбор и обоснование средств технологического оснащения для сборки
13. Разработка рабочей технологии сборки шпангоута (техпроцесс, цикловой график)
14. Выводы по проекту.
