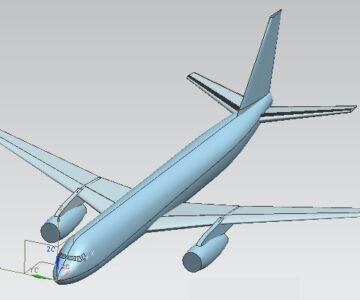

Габаритная модель в масштабе 1:1. Использовано пространственное моделирование. Размеры взяты из технического описания на самолет
от модератора: формат step не свовсем корректно передает геометрию, рекомендуется работать в NX
- Главная -
- Чертежи -
- Транспорт -
- Самолеты и авиация -
- Среднемагистральный узкофюзеляжный пассажирский самолет Ту-204
Среднемагистральный узкофюзеляжный пассажирский самолет Ту-204
1
4
758
14
3
50
Сообщить о проблеме
Автор
Анатолий Яблонский
Дата
31.03.2023
Язык
Русский
Состав
3D-модель
Софт
NX 1996
Отзывов пока нет
Содержимое архива
-
Ту-204.prt
-
Ту-204.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Владислав Матюш
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Я не совсем правильно задал вопрос. При моделировании самолета вы пользовались чертежами или моделировали по фотографиям, а размеры брали из открытых источников? Поясню почему спрашиваю, в настоящее время я работаю над моделью ТУ-204 и возникает острая нехватка чертежей с размерами. Приходится моделировать по фото
Добрый день. Подскажите, указаны размеры самолета, если да, то какие?

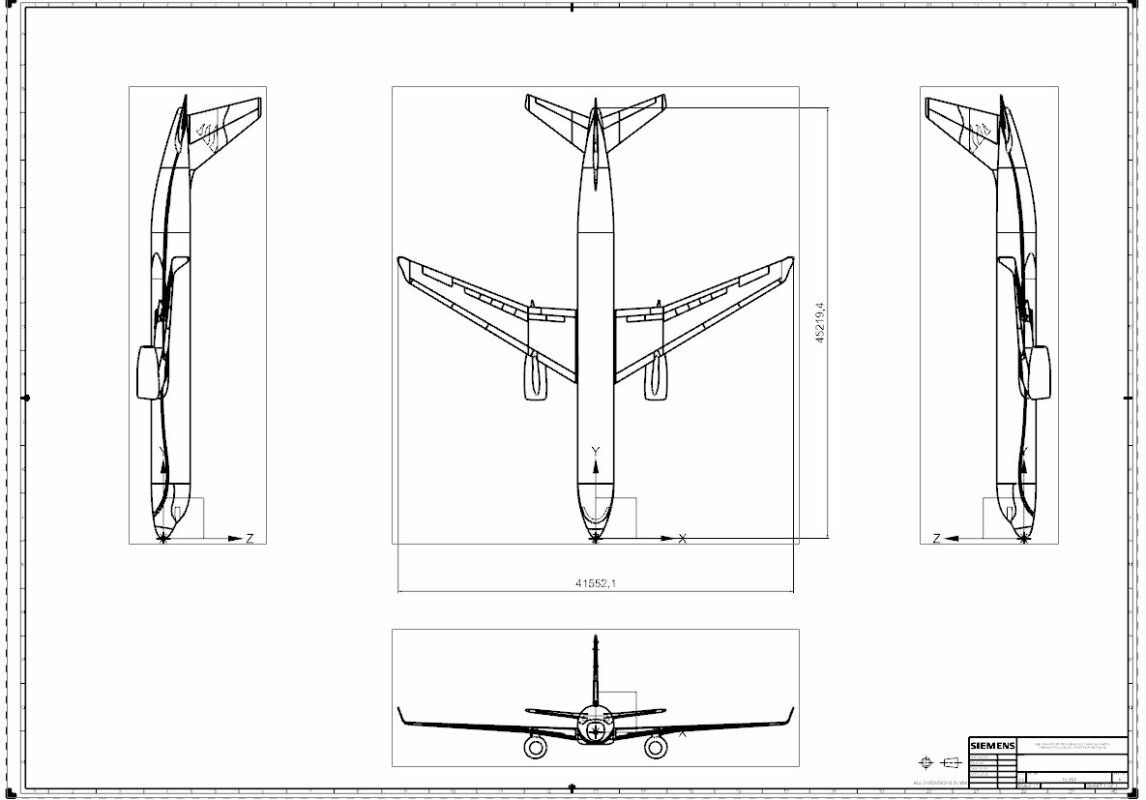

Здравствуйте! Не указаны, это 3д модель. На 3д не ставят размеры. Если проецировать в чертеж, то будет примерно вот так: размах крыльев 41618, длинна фюзеляжа 45220.
