Технология производства вертолетов. Сборочный стапель для сборки панели киля вертолета.

Министерство образования и науки Российской Федерации
федеральное государственное бюджетное образовательное учреждение
высшего образования
«Казанский национальный исследовательский технический университет
им. А.Н. Туполева-КАИ»
Институт авиации, наземного транспорта и энергетики
Кафедра Производство летательных аппаратов

Курсовой проект
по дисциплине
«Технология производства вертолетов»
Казань 2019 г.

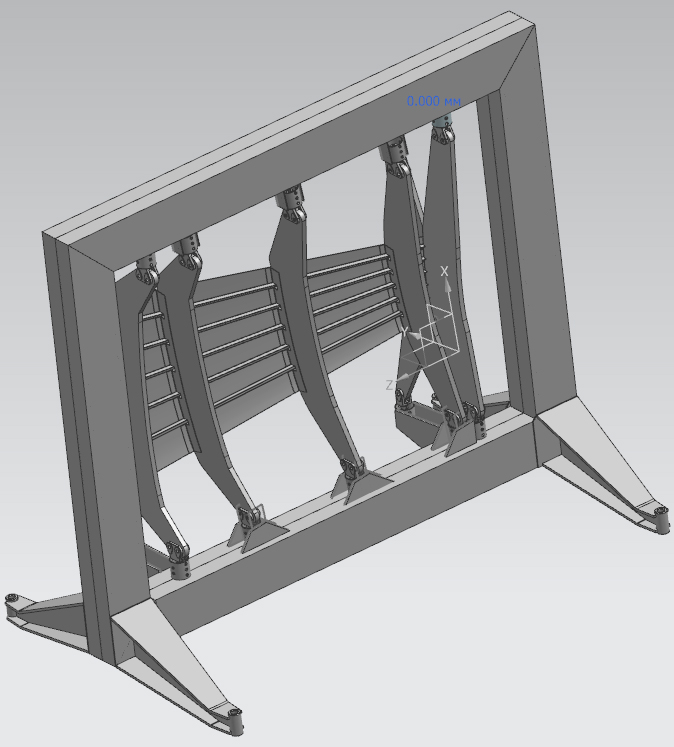

Моделирование сборочного приспособления.
В данном курсовом проекте нами был смоделирована панель киля и сборочный стапель для её сборки. Описаны методы сборки и базирования, которые нами были использованы при моделировании. Кроме этого, описан метод монтажа сборочного приспособления. Приведен укрупненный технологический процесс изготовления панели киля.

Исходные данные:
Высота киля(мм)- 1500
Корневая хорда (мм)- 1650
Концевая хорда (мм)- 650
Угол наклона передней кромки (град)- 16
Смещение нервюры №1- 100
Количество нервюр- 5
Профиль: DEFIANT CANARD BL20

Содержание:
1. Курсовая работа
2. Лабораторная работа
3. Стандартные детали
4. Стапель

ps: в данной курсовой работе не предусмотрены чертежи и спецификация.
