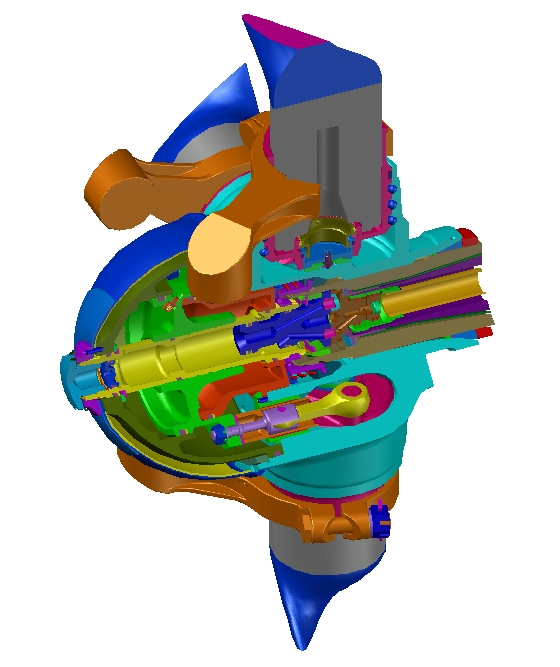

Воздушный винт АВ-2 применяется в составе двигателя АШ-62ИР на самолете Ан-2. Механизм втулки предназначен для изменения угла установки лопастей то есть для изменения шага винта.
Конструкция и размеры втулки взяты из документа "Ремонт воздушных винтов АВ-2", Машиностроение 1969. Масштаб 1:1.
