Кронштейн для съёмной лебёдки

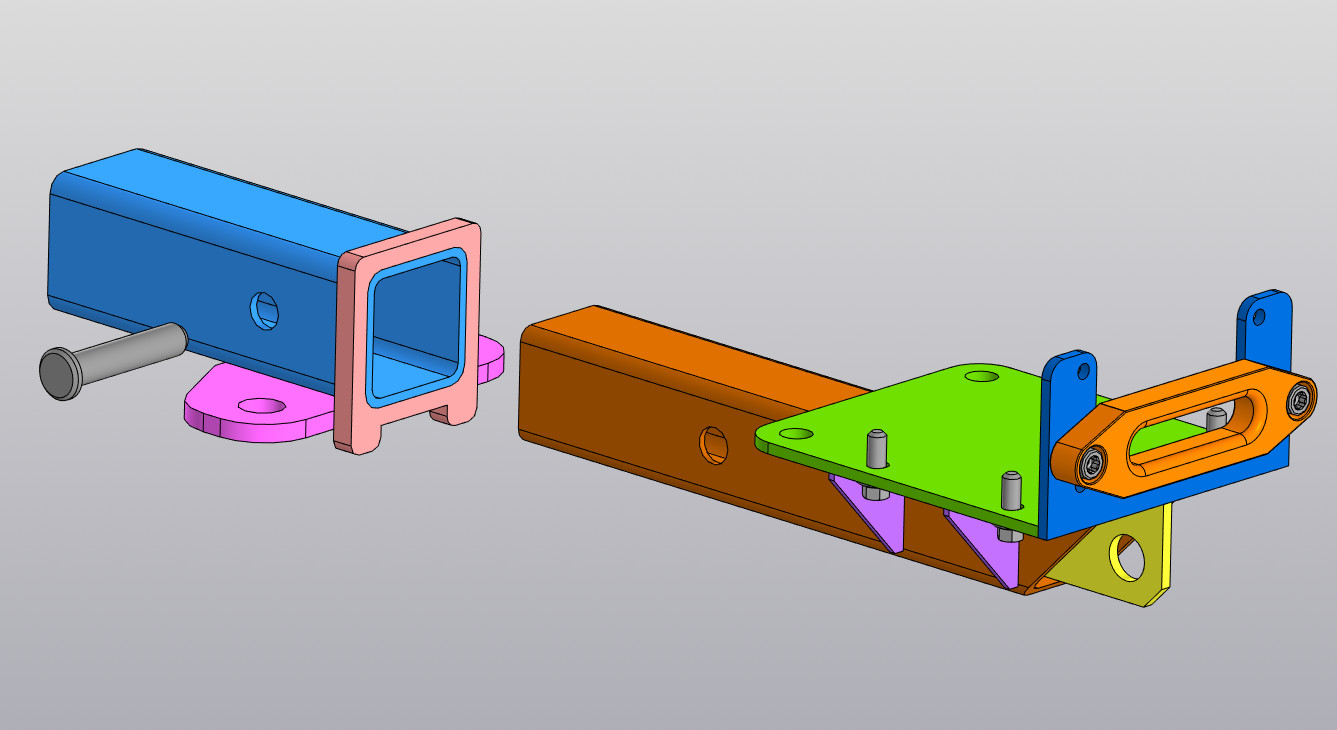

Кронштейн для съёмной лебёдки предназначен для установки электролебёдки с посадочными отверстиями 124х76 мм в квадрат 50х50 мм американского фаркопа. Устройство позволяет монтировать и демонтировать лебёдку по надобности. при этом достаточно на вездеходе, квадроцикле, снегоходе иметь американский съёмный фаркоп. Клюз в кронштейне в исполнении для синтетического троса. Его размеры точно совпадают с промышленным образцом, имеющимся в продаже. 3D-модель была разработана мной и реализована в установке самодельного вездехода массой до 700 кг. В основании кронштейна 4 отверстия для установки электролебёдки, и 2 отверстия для крепления тросов, если на транспортном средстве, которое вытаскивают лебёдкой, не установлен фаркоп.

Состав: 3D-модель сборка кронштейна для съёмной лебёдки в составе: квадрат-труба 50 мм, площадка, клюз, крепление клюза, усилители, крепёж и сборка приёмной части американского фаркопа Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Кронштейн для съёмной лебёдки

Съёмный кронштейн для лебёдки/
Съёмный кронштейн для лебёдки/Квадрат 50х50.m3d
Съёмный кронштейн для лебёдки/Квадрат 60х60.m3d
Съёмный кронштейн для лебёдки/Клюз.m3d
Съёмный кронштейн для лебёдки/Кронштейн клюза.m3d
Съёмный кронштейн для лебёдки/Площадка.m3d
Съёмный кронштейн для лебёдки/Проушина под 50х50.m3d
Съёмный кронштейн для лебёдки/Сборка Лебёдка Съёмная.a3d
Съёмный кронштейн для лебёдки/Страховочные уши.m3d
Съёмный кронштейн для лебёдки/Усилитель площадки.m3d
Съёмный кронштейн для лебёдки/Усилитель под Хайджек.m3d
