3D Модель коленчатого вала автомобиля ГАЗ-24

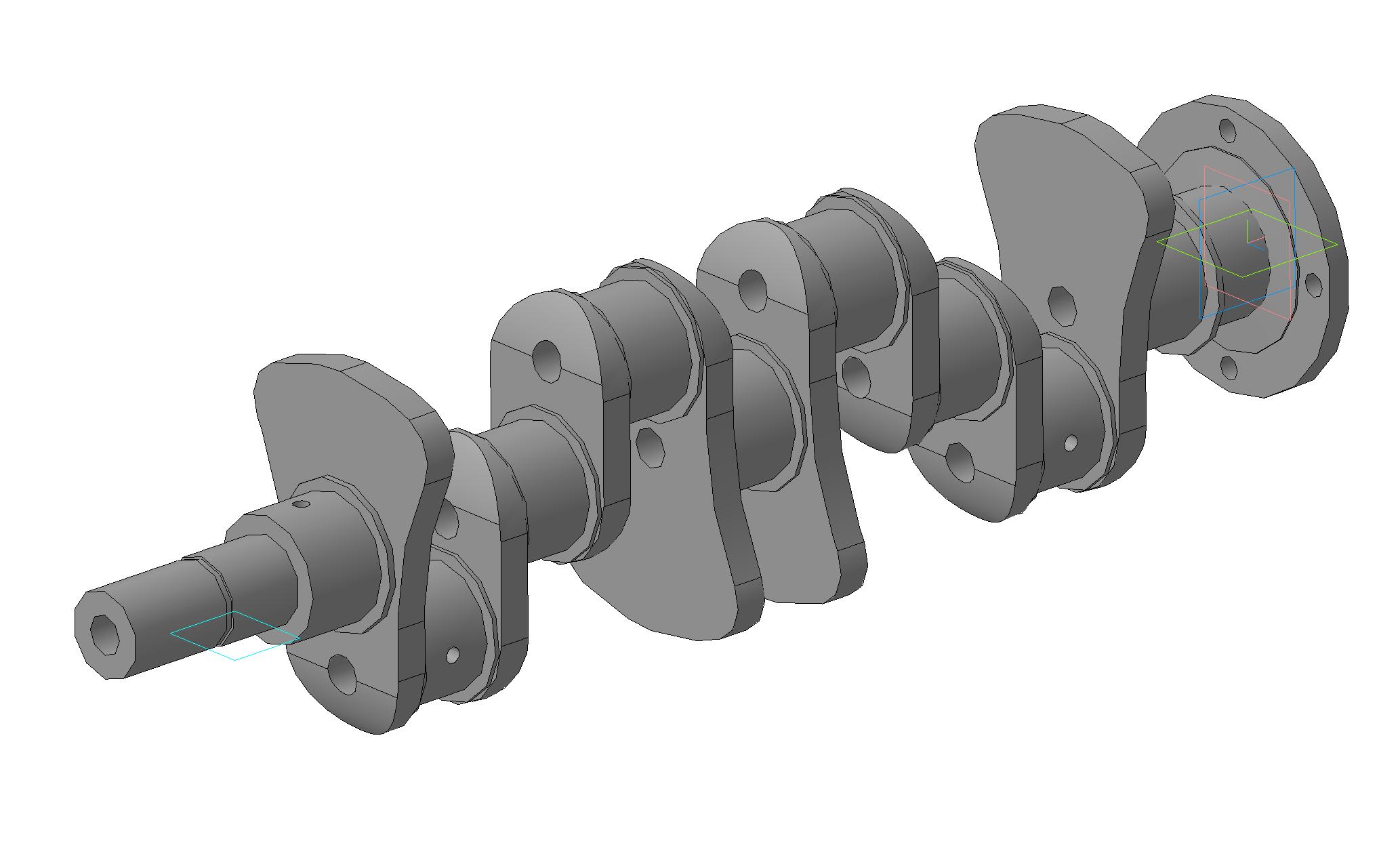

В работе представлена 3D модель коленчатого вала Газ-24

Коленчатый вал 24-1005011-20, основные характеристики.
— радиус кривошипа : 46+-0,05 мм
— радиус противовесов :
два крайних : 85 мм
два средних : 82 мм
— диаметр коренных шеек : 64-0,02 мм
— диаметр шатунных шеек : 58-0,02 мм
— диаметр фланца коленвала : 122-0,028 мм
— длина коленчатого вала : 622,5 мм
— ширина шатунных шеек : 36+0,1 мм
— ширина коренных шеек :
первой : 38+0,05 мм
второй, третьей и четвертой : 40+0,3 мм
пятой : 36+0,3 мм

Состав: 3D модель одной деталью Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / 3D Модель коленчатого вала автомобиля ГАЗ-24

Kolenval_GAZ-24.m3d
