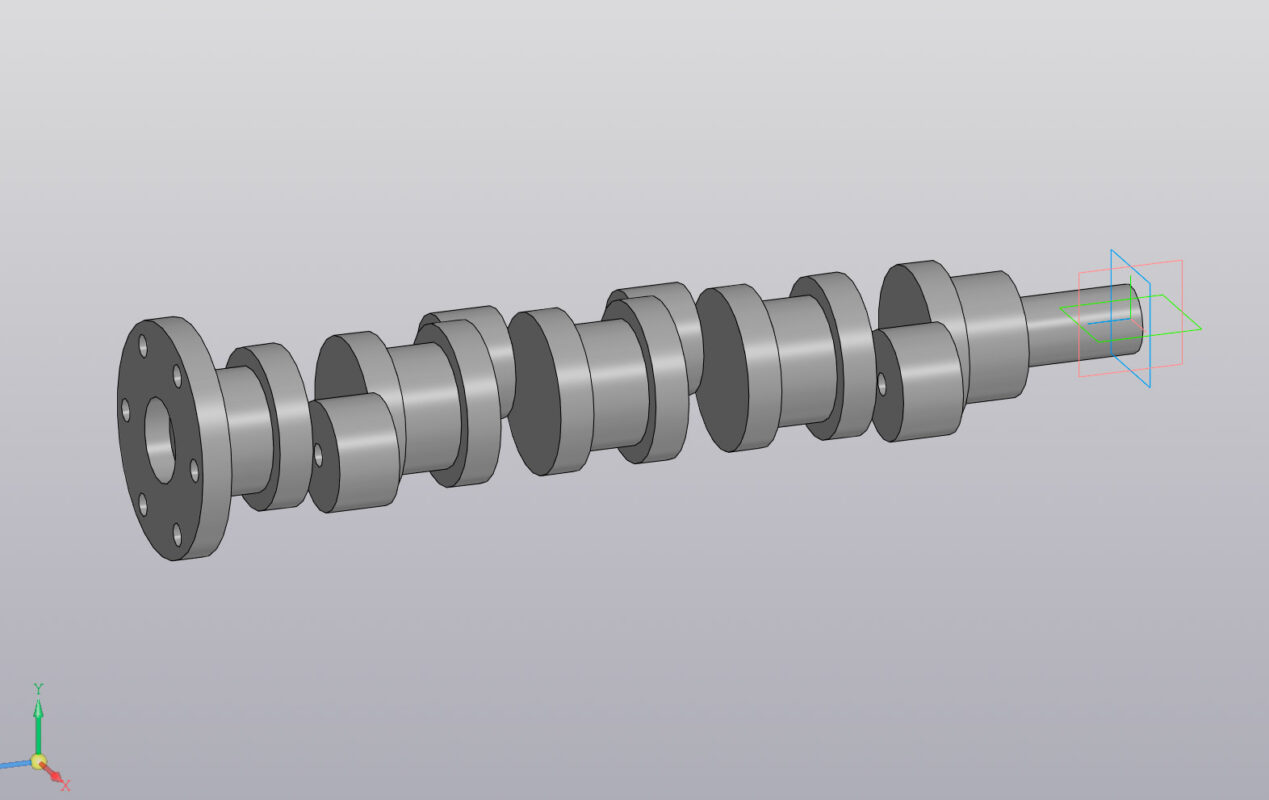

Высокоточная 3D CAD модель и производственный рабочий чертеж 5-опорного коленчатого вала для классических двигателей УАЗ (семейства УМЗ-417, УМЗ-451М, УМЗ-421, автомобили УАЗ-469, УАЗ-3151, УАЗ-452 «Буханка»).
Параметры и особенности модели:
- Ход поршня: 92,0 мм (радиус кривошипа R=46,0 мм);
- 5 коренных шеек Ø58 h6 (-0,019 мм) с галтелями R2.5 мм;
- 4 шатунные шейки Ø58 h6 (-0,019 мм);
- Просверлены наклонные масляные каналы Ø6,5 мм с резьбовыми грязеуловительными заглушками М14х1,5;
- Задний фланец маховика Ø120 мм с 4 резьбовыми отверстиями М12х1,25 и гнездом под опорный подшипник первичного вала КПП Ø35 H7;
- Передний носок Ø38 k6 со шпоночным пазом 8х7х36 мм под шкив и шестерню ГРМ;
- Задняя шейка под уплотнительную набивку / сальник Ø65 мм.
Материал детали: Поковка Сталь 45 ГОСТ 1050-88 / 42CrMo4 с нормализацией и закалкой шеек ТВЧ (52...60 HRC).
Модель выполнена в твердотельном стандарте STEP AP214 (открывается в КОМПАС-3D, SolidWorks, AutoCAD, Fusion 360, FreeCAD, Inventor). Подходит как для учебных проектов (курсовые, ВКР), так и для реального изготовления на станках ЧПУ.
