Барабан тормозной передний 51-3501070

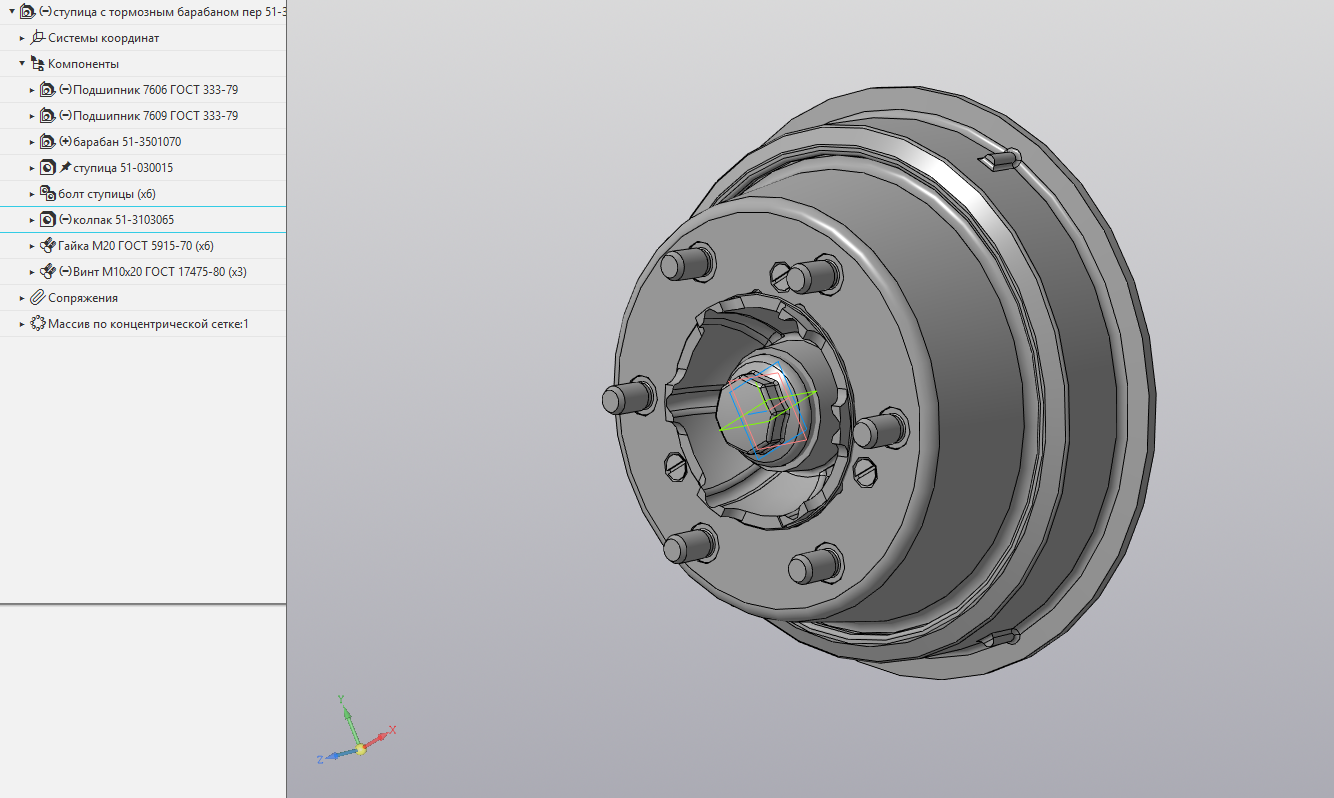

3D сборка ступица и барабан тормозного переднего автомобиля ГАЗ-51. Заводской номер 51-3501070. Создана по заводским чертежам. Размеры реальные. В сборку включены стандартные детали из библиотек КОМПАС. 3D модели подшипников добавлены в архив.

Состав: 3D сборка

Софт: КОМПАС-3D 18.1

Файлы:
ступица 51-3103015Б.m3d
болт ступицы 51-3103008.m3d
барабан тормозной пер 51-3502070.m3d
Подшипник 7609 ГОСТ 333-79/
Подшипник 7609 ГОСТ 333-79/Кольцо наружное.m3d
Подшипник 7609 ГОСТ 333-79/Ролик.m3d
Подшипник 7609 ГОСТ 333-79/Подшипник 7609 ГОСТ 333-79.a3d
Подшипник 7609 ГОСТ 333-79/Кольцо внутреннее.m3d
барабан тормозной передний 51-3501070.a3d
ступица с тормозным барабаном пер 51-3103010.a3d
колпак ступицы 51-3103065.m3d
фланец 51-3501071.m3d
Подшипник 7606 ГОСТ 333-79/
Подшипник 7606 ГОСТ 333-79/Подшипник 7606 ГОСТ 333-79.a3d
Подшипник 7606 ГОСТ 333-79/Кольцо наружное.m3d
Подшипник 7606 ГОСТ 333-79/Ролик.m3d
Подшипник 7606 ГОСТ 333-79/Кольцо внутреннее.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
