Чертежи ламбо-дверей и 3D Модель

0
599
53475
7
6

Ламбо-двери (англ. Scissor doors, Lamborghini doors, Lambo doors) — автомобильные двери, открывающиеся вертикально на неподвижном шарнире. Концепт автомобиля с такими дверьми был создан в 1968 г., а первым серийным автомобилем с ламбо-дверями был Lamborghini. Не думаю что на АвтоВАЗе когда-нибудь появится автомобиль с такими дверьми) Но Вас никто не ограничивает и вы можете сами сделать себе такие двери.

Чертежи ламбо-дверей

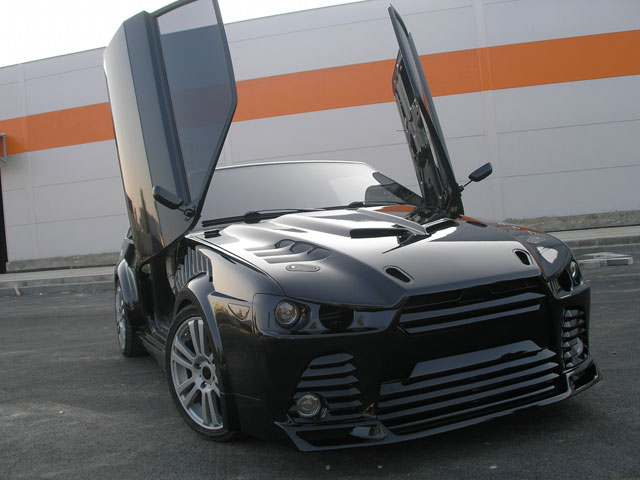

На фото Лада 2108 TURBO АКУЛА.

Ниже представлены чертежи механизма ламбо-дверей.

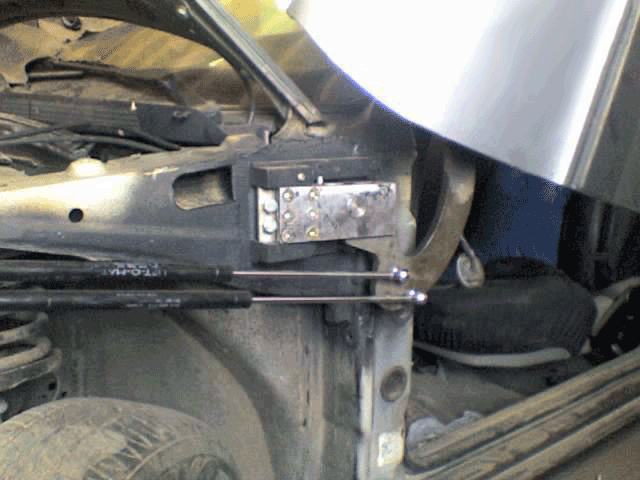

Тип механизма VLS. Они спроектированы так, чтобы перед открыванием вверх, дверь вначале открывается немного наружу. Это позволяет освободить раму двери и переднюю стойку кузова и устанавливать данный механизм практически на любые автомобили на передние двери. Сам механизм довольно большой, газовые упоры крепятся под крыльями автомобиля. На фото пример установки ламбо-дверей на ВАЗ 2109.

Установка ламбо-дверей

  • Угол открытия наружу 30 градусов.
  • Угол открытия вверх 90 градусов.

Механизм поворота вверх собран на подшипнике, конструкция разборная и позволяет выполнять обслуживание или ремонт механизма.

Преимущества механизма

  • Позволяет управлять машиной с открытой дверью.
  • Удобно при парковке в узком месте.
  • Шарнир расположен в том же месте, что и у обычной двери. Поэтому ламбо-двери легко устанавливаются в машины с традиционными дверями.

Недостатки механизма

  • Если высота парковочного места не достаточная, дверь может задеть крышу.
  • В случае переворачивания машины аварийный выход может оказаться труднодоступным

Данный комплект чертежей механизма ламбо-дверей разработан сайтом "В масштабе.ру", и публикуется в интернете впервые.



Автор
WS256
Дата
26.10.2011
Язык
Состав
Полный комплект КД
Софт
КОМПАС-3D 13 Как открыть?

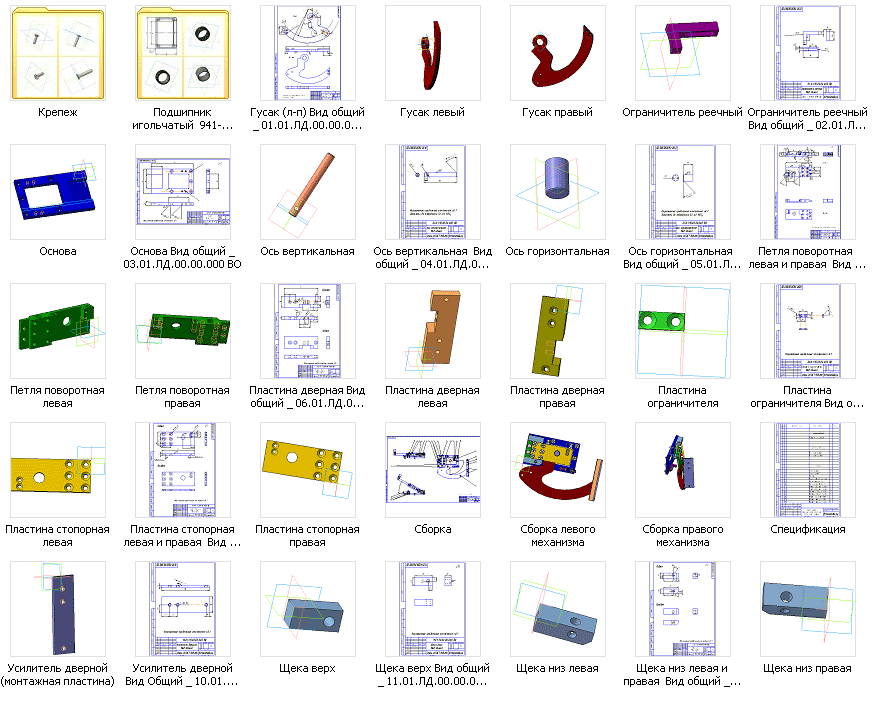

Содержимое архива
  • VLS
    • Пластина дверная левая.m3d
    • Сборка.cdw
    • Сборка правого механизма.a3d
    • Ось горизонтальная Вид общий _ 05.01.ЛД.00.00.000 ВО.cdw
    • Усилитель дверной Вид Общий _ 10.01.ЛД.00.00.000 ВО.cdw
    • Ось вертикальная Вид общий _ 04.01.ЛД.00.00.000 ВО.cdw
    • Ось горизонтальная.m3d
    • Щека верх.m3d
    • Щека верх Вид общий _ 11.01.ЛД.00.00.000 ВО.cdw
    • Гусак правый.m3d
    • Крепеж
      • Болт М5 х 25 с потайной головкой.m3d
      • Болт М8 х 40 шестигранник.m3d
      • Болт М5 х 20 с потайной головкой.m3d
      • Болт М8 х 20 шестигранник.m3d
      • Болт М6 х 30 с потайной головкой.m3d
      • Болт М8 х 20 с потайной головкой.m3d
      • Болт М6 х 20 с потайной головкой.m3d
      • Гайка М8.m3d
    • Усилитель дверной (монтажная пластина).m3d
    • Пластина стопорная правая.m3d
    • Петля поворотная правая.m3d
    • Основа.m3d
    • Петля поворотная левая и правая Вид общий _ 07.01.ЛД.00.00.000 ВО.cdw
    • Пластина дверная Вид общий _ 06.01.ЛД.00.00.000 ВО.cdw
    • Thumbs.db
    • Ось вертикальная.m3d
    • Пластина стопорная левая и правая Вид общий _ 09.01.ЛД.00.00.000 ВО.cdw
    • Сборка левого механизма.a3d
    • Основа Вид общий _ 03.01.ЛД.00.00.000 ВО.cdw
    • Ограничитель реечный.m3d
    • Подшипник игольчатый 941-20 (d20 D26 B14)
      • Сепаратор.m3d
      • Обойма.m3d
      • тх.txt
      • Сборка.a3d
      • Podshipnik-941-6-500x500.gif
    • Щека низ левая.m3d
    • Спецификация.spw
    • Щека низ левая и правая Вид общий _ 12.01.ЛД.00.00.000 ВО.cdw
    • Гусак (л-п) Вид общий _ 01.01.ЛД.00.00.000 ВО.cdw
    • Пластина ограничителя Вид общий _ 08.01.ЛД.00.00.000 ВО.cdw
    • Пластина ограничителя.m3d
    • Пластина дверная правая.m3d
    • Щека низ правая.m3d
    • Ограничитель реечный Вид общий _ 02.01.ЛД.00.00.000 ВО.cdw
    • Петля поворотная левая.m3d
    • Пластина стопорная левая.m3d
    • Гусак левый.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 6
user-avatar
Пользователь
01.12.2015 в 20:20

При установки данного механизма кузов резать надо?

user-avatar
Пользователь
31.03.2013 в 01:30

Интересная идея. Пожалуй я тоже разработаю такую конструкцию и попробую изготовить по собственному КД рабочий вариант. Думаю, смогу найти авто для его тестирования. До сих пор свои задумки воплощал в жизнь, может и с этой получится.

user-avatar
Пользователь
11.02.2013 в 14:26

Привет! Меня очень заинтересовала эта тема, я хочу знать: на оку какая будет цена вместе с вашей установкой, где вы находитесь (в каком городе), сколько займет времени вся работа по установке и когда это все сделать реально....

user-avatar

Мы их не ставим, и не делаем, пока. Тут только 3D и все.

user-avatar
Пользователь
11.01.2012 в 01:29

я тоже хочу такой механизм на калину... это реально? и во сколько мне это встанет, хотя бы примерно?

user-avatar

Реально. Я узнавал у слесарей и у специализированных контор (лазерная резка металла) штучное изделие будет стоить примерно от 12 до 17 т.р. + если будете ставить не сами, еще за установку.
