Чертеж был создан для изготовление аналог фаркопа по каталогу 08925-35770, PT228-60540 Сборочные чертежи фаркопа, 3D модели всех деталей фаркопа. Размеры реальные.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Фаркоп для Lexus GX470TLC Prado 120 (аналог 08925-35770)

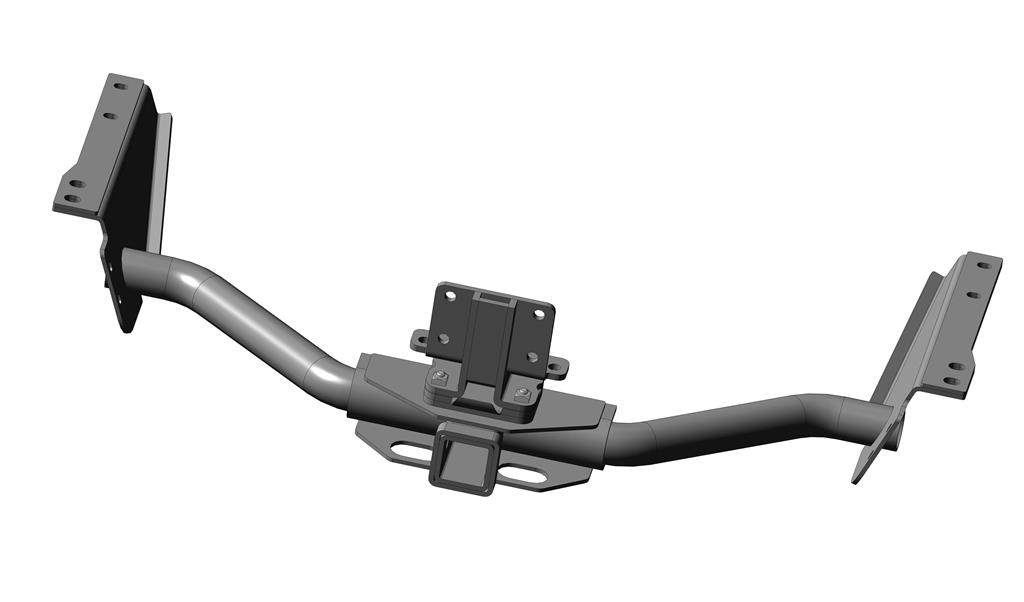

Фаркоп для Lexus GX470TLC Prado 120 (аналог 08925-35770)
0
0
59
1
0
200
Сообщить о проблеме
Автор
Ruslan
***
Дата
15.09.2025
Язык
Русский
Состав
Сборочный чертеж, деталировки, 3D модель
Софт
КОМПАС-3D 15
Как открыть?
Отзывов пока нет
Содержимое архива
-

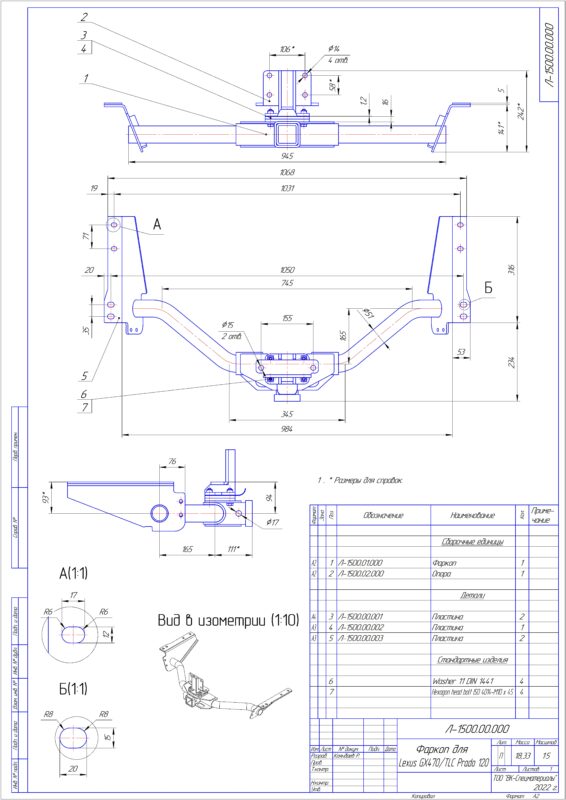

Л-1500.00.000 - Фаркоп для Lexus GX470TLC Prado 120.a3d
-
Л-1500.00.000 - Фаркоп для Lexus GX470TLC Prado 120.cdw
-
Л-1500.00.000 - Фаркоп для Lexus GX470TLC Prado 120.stp
-
Л-1500.00.001 - Пластина.cdw
-
Л-1500.00.001 - Пластина.m3d
-
Л-1500.00.002 - Пластина.cdw
-
Л-1500.00.002 - Пластина.m3d
-
Л-1500.00.003 - Пластина.cdw
-
Л-1500.00.003 - Пластина.m3d
-

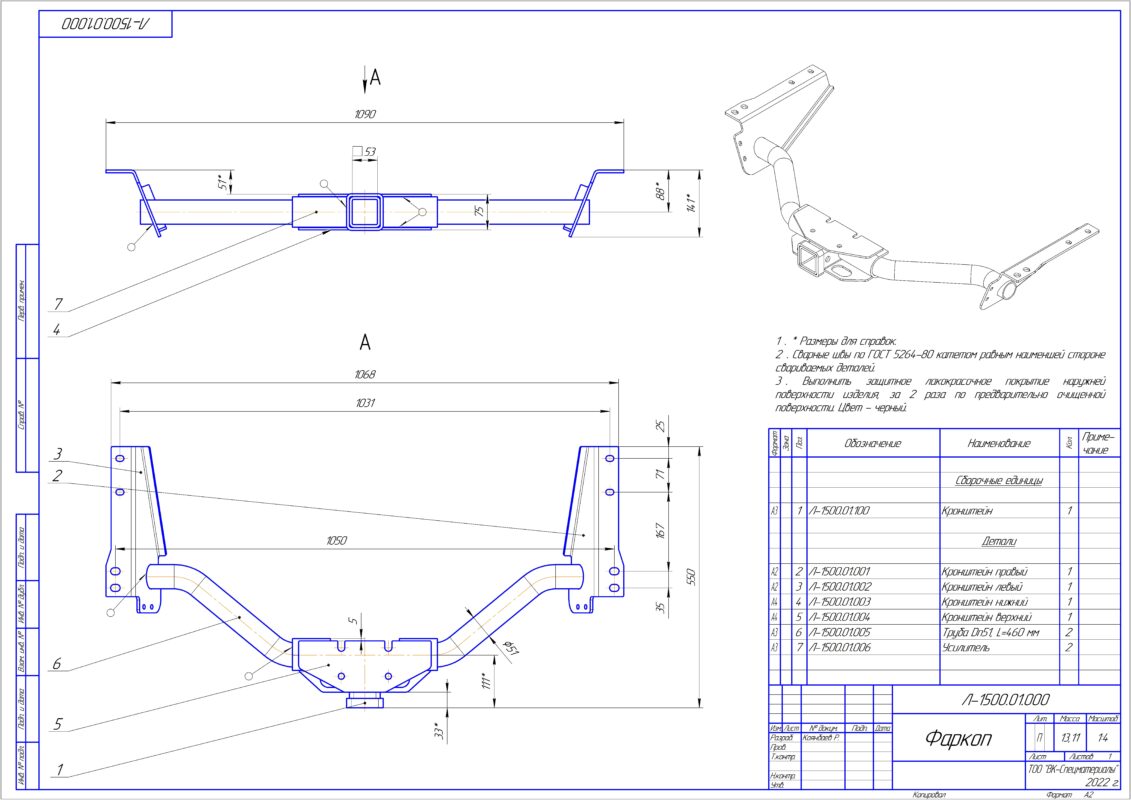

Л-1500.01.000 - Фаркоп.a3d
-
Л-1500.01.000 - Фаркоп.cdw
-
Л-1500.01.001 - Кронштейн правый.cdw
-
Л-1500.01.001 - Кронштейн правый.m3d
-
Л-1500.01.002 - Кронштейн левый.cdw
-
Л-1500.01.002 - Кронштейн левый.m3d
-
Л-1500.01.003 - Кронштейн нижний.cdw
-
Л-1500.01.003 - Кронштейн нижний.m3d
-
Л-1500.01.004 - Кронштейн верхний.cdw
-
Л-1500.01.004 - Кронштейн верхний.m3d
-
Л-1500.01.005 - Труба Dn51, L=460 мм.cdw
-
Л-1500.01.005 - Труба Dn51, L=460 мм.m3d
-
Л-1500.01.006 - Усилитель.cdw
-
Л-1500.01.006 - Усилитель.m3d
-
Л-1500.01.100 - Кронштейн.a3d
-
Л-1500.01.100 - Кронштейн.cdw
-
Л-1500.01.101 - Труба.m3d
-
Л-1500.01.102 - Фланец.m3d
-

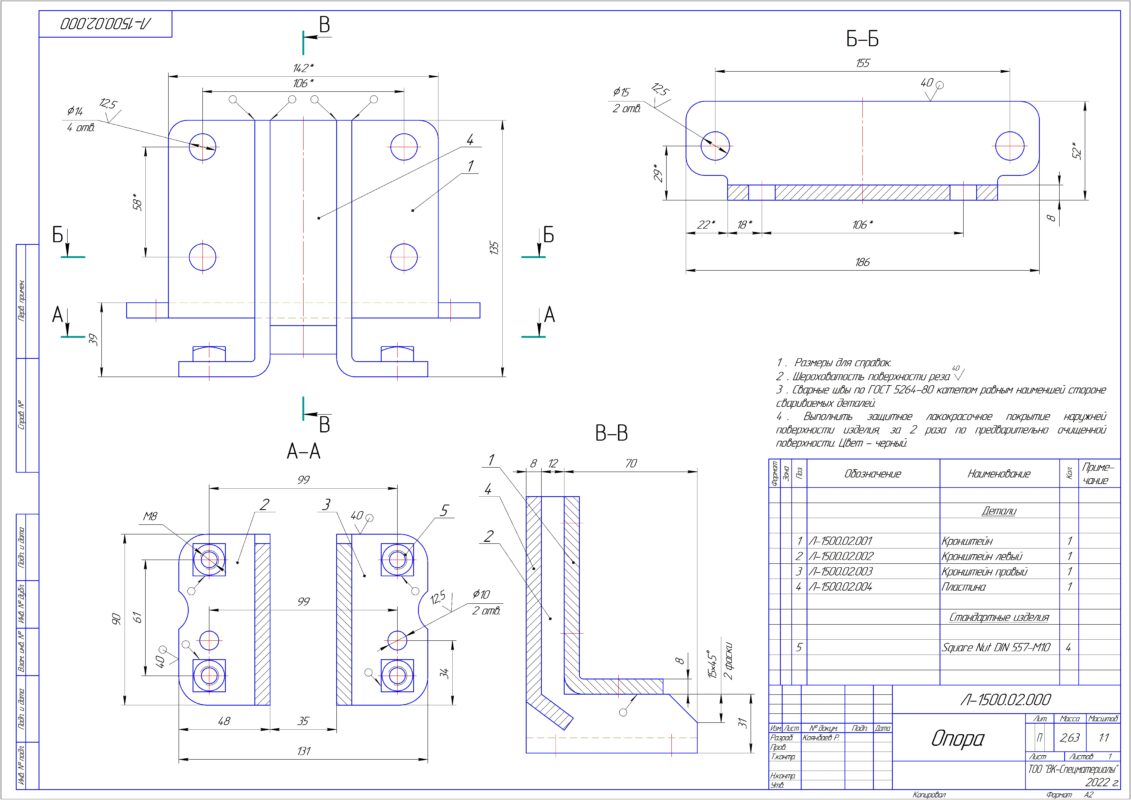

Л-1500.02.000 - Опора.a3d
-
Л-1500.02.000 - Опора.cdw
-
Л-1500.02.001 - Кронштейн.cdw
-
Л-1500.02.001 - Кронштейн.m3d
-
Л-1500.02.002 - Кронштейн левый.cdw
-
Л-1500.02.002 - Кронштейн левый.m3d
-
Л-1500.02.003 - Кронштейн правый.cdw
-
Л-1500.02.003 - Кронштейн правый.m3d
-
Л-1500.02.004 - Пластина.cdw
-
Л-1500.02.004 - Пластина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
