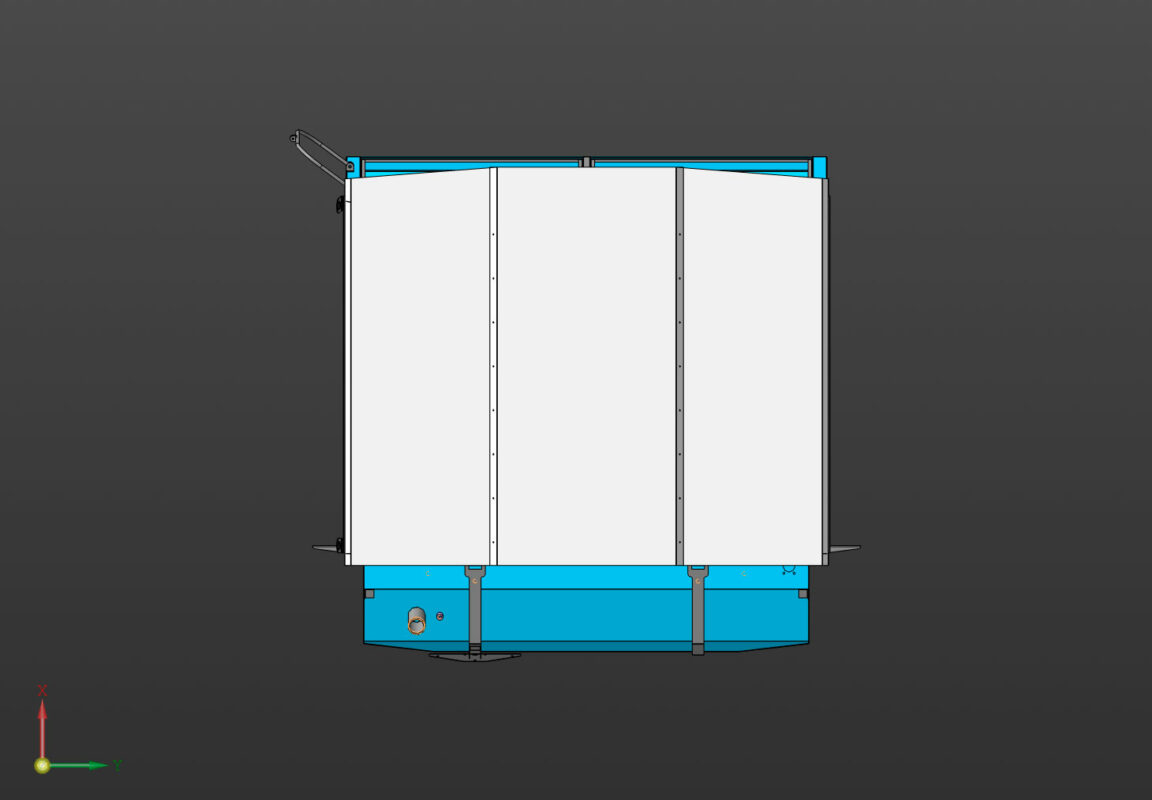

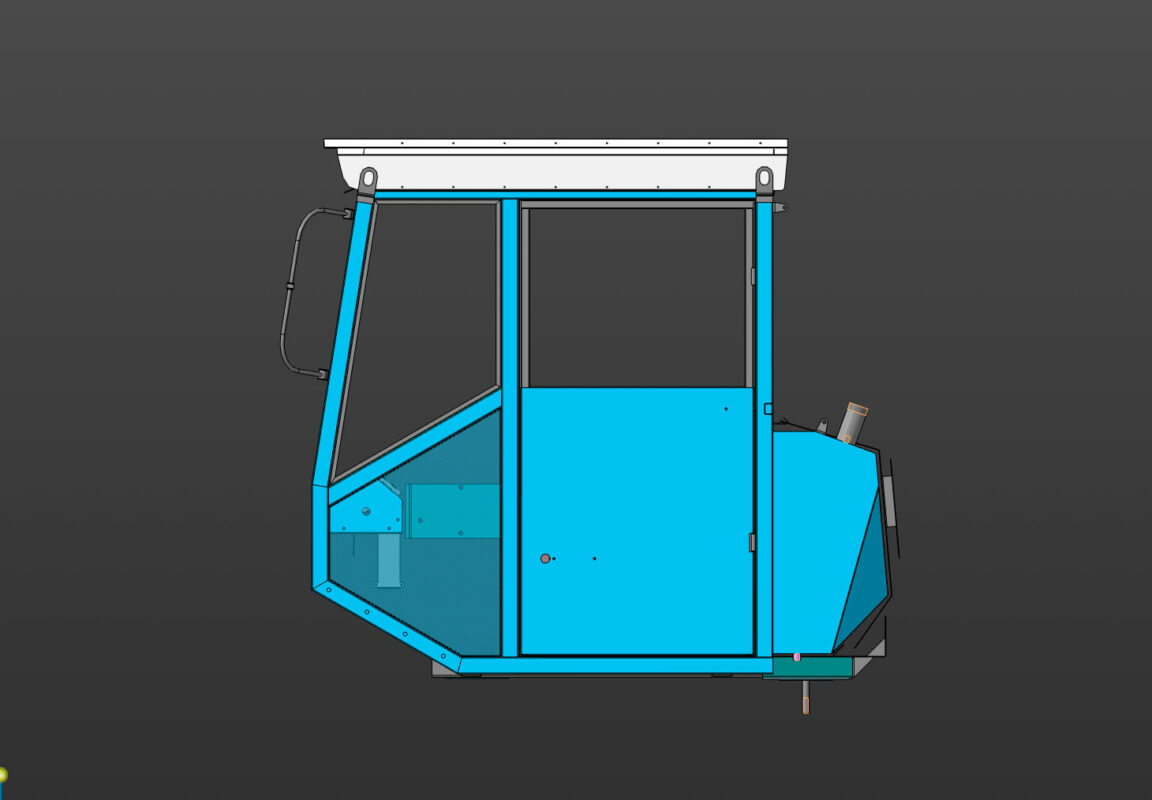

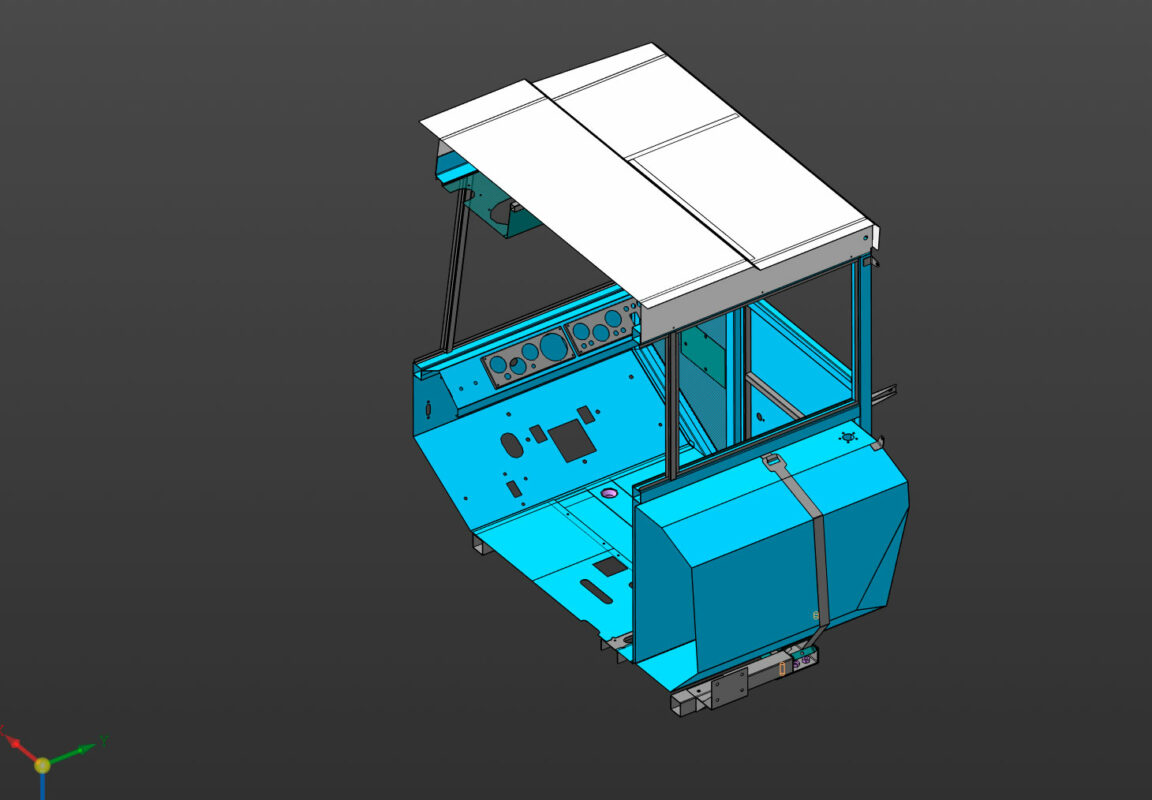

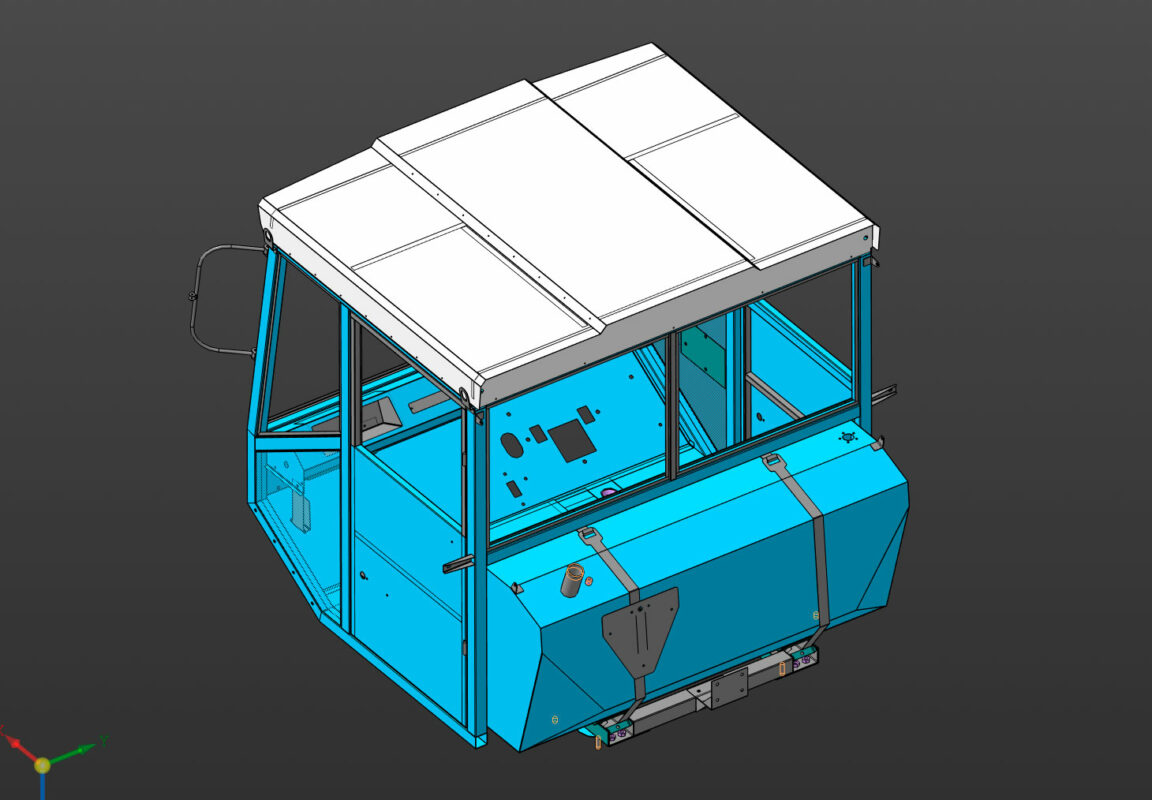

Кабина Т-150 представляет собой металлоконструкцию, включающую в себя основные компоненты кабины тракора Т-150:
- приборная панель;
- каркас кабины;
- топливные бак 440 л.;
- стыковочные опоры;
- кронштейны для фиксации элементов кабины (двери, номерной знак, зеркала, кронштейны для аудиосистемы, освещения и др.).
Габаритные размеры 1900х1700х1700h.
