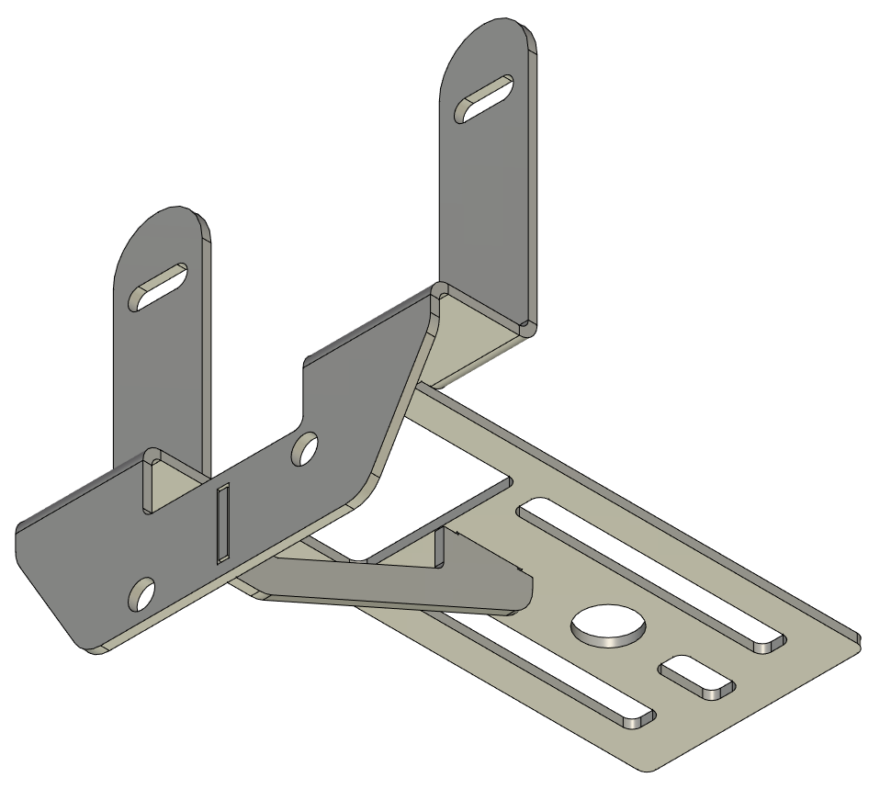

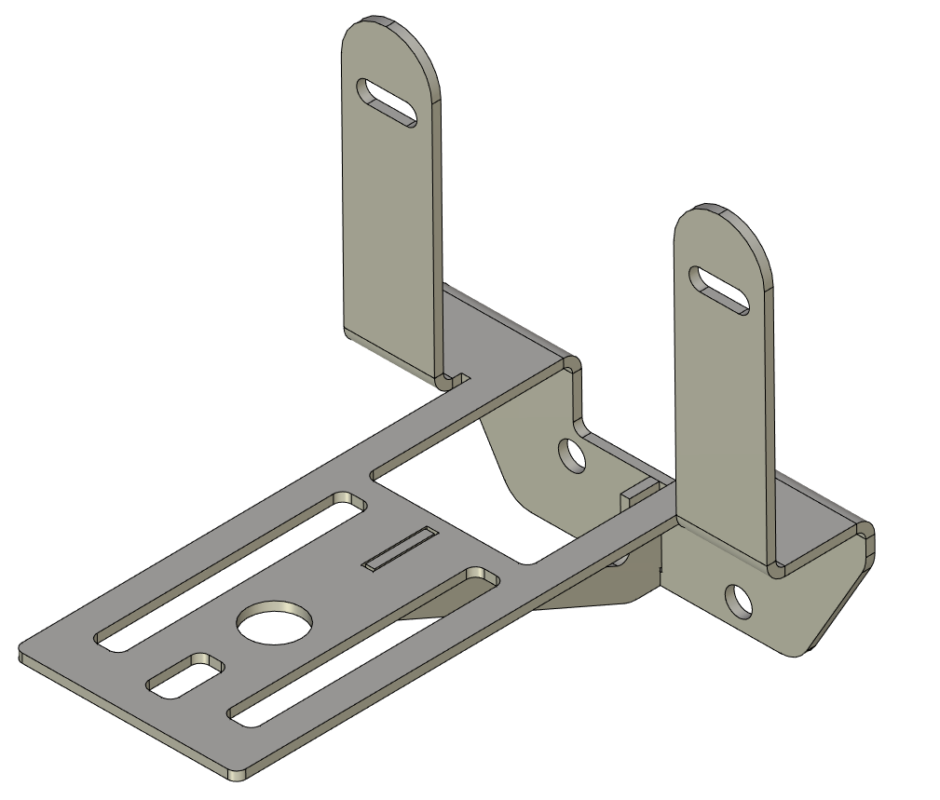

Сборка кронштейна бачка расширительного 2705-1311010 из 2 элементов листового металла: Основание кронштейна и ребро, сопряжение деталей по технологии шип-паз. Предназначен для установки бачка расширительного на жидкостных системах автомобиля или автономных жидкостных системах терморегулирования. Модель сформирована под требования по закреплению бачка расширительного предназначена для компоновочной проработки при проектировании, а также вывода проекций под лазерную резку листового металла.
