Муфта синхpонизатоpа со ступицей УАЗ-3160

Муфта синхpонизатоpа со ступицей УАЗ-3160 КПП
Данная муфта предназначена для общего понимания студенту ее составных частей и правил оформления чертежей:
1 Сборочного чертежа;
2 Рабочих чертежей деталей.

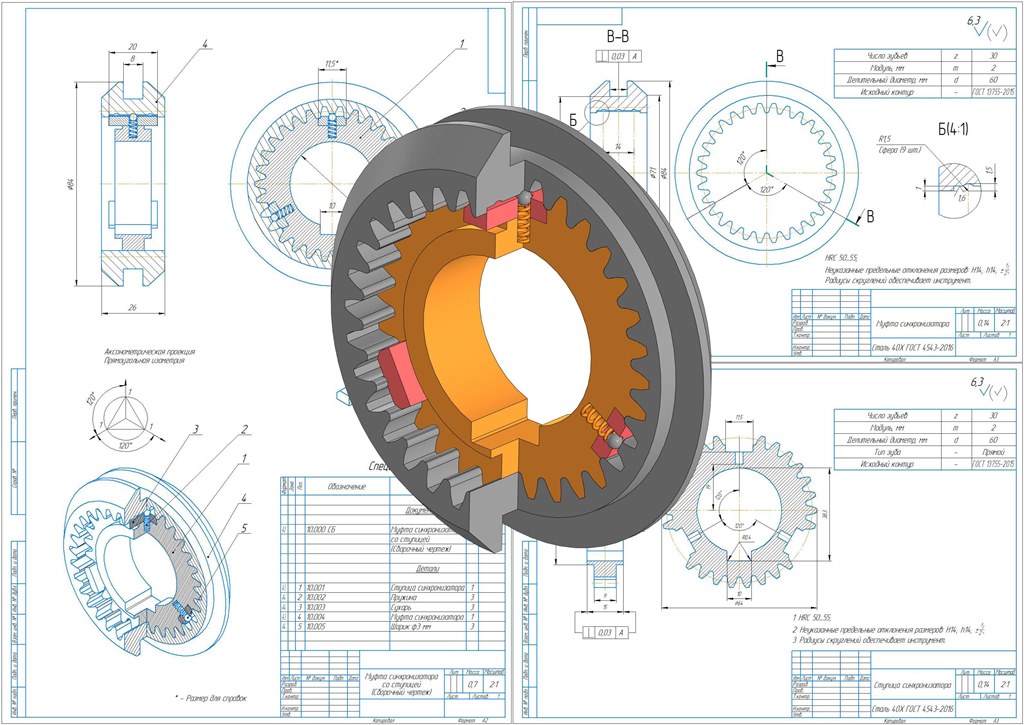

Состав: 1 - Муфта синхронизатора со ступицей (Сборочный чертеж) (ВКР-НГТУ-23.03.03-А17ЭТКз-8-22) А2; 2 - Муфта синхронизатора (ВКР-НГТУ-23.03.03-А17ЭТКз-8-22) А3; 3 - Ступица синхронизатора (ВКР-НГТУ-23.03.03-А17ЭТКз-8-22) А3.

Софт: КОМПАС-3D 20

Файлы:
в маштабе/
в маштабе/1 Сборочный.cdw
в маштабе/1 Сборочный.pdf
в маштабе/11.m3d
в маштабе/2 Муфта.cdw
в маштабе/2 Муфта.pdf
в маштабе/22.m3d
в маштабе/3 Ступица (2).cdw
в маштабе/3 Ступица (2).pdf
в маштабе/5555555555 — копия.a3d
в маштабе/5555555555.a3d
в маштабе/55555555555555 — копия.a3d
в маштабе/Материалы.cdw
в маштабе/Пружина.m3d
в маштабе/Синхронизатор.a3d
в маштабе/Сухарь.m3d
в маштабе/уууууууу.a3d
в маштабе/Шарик.m3d
