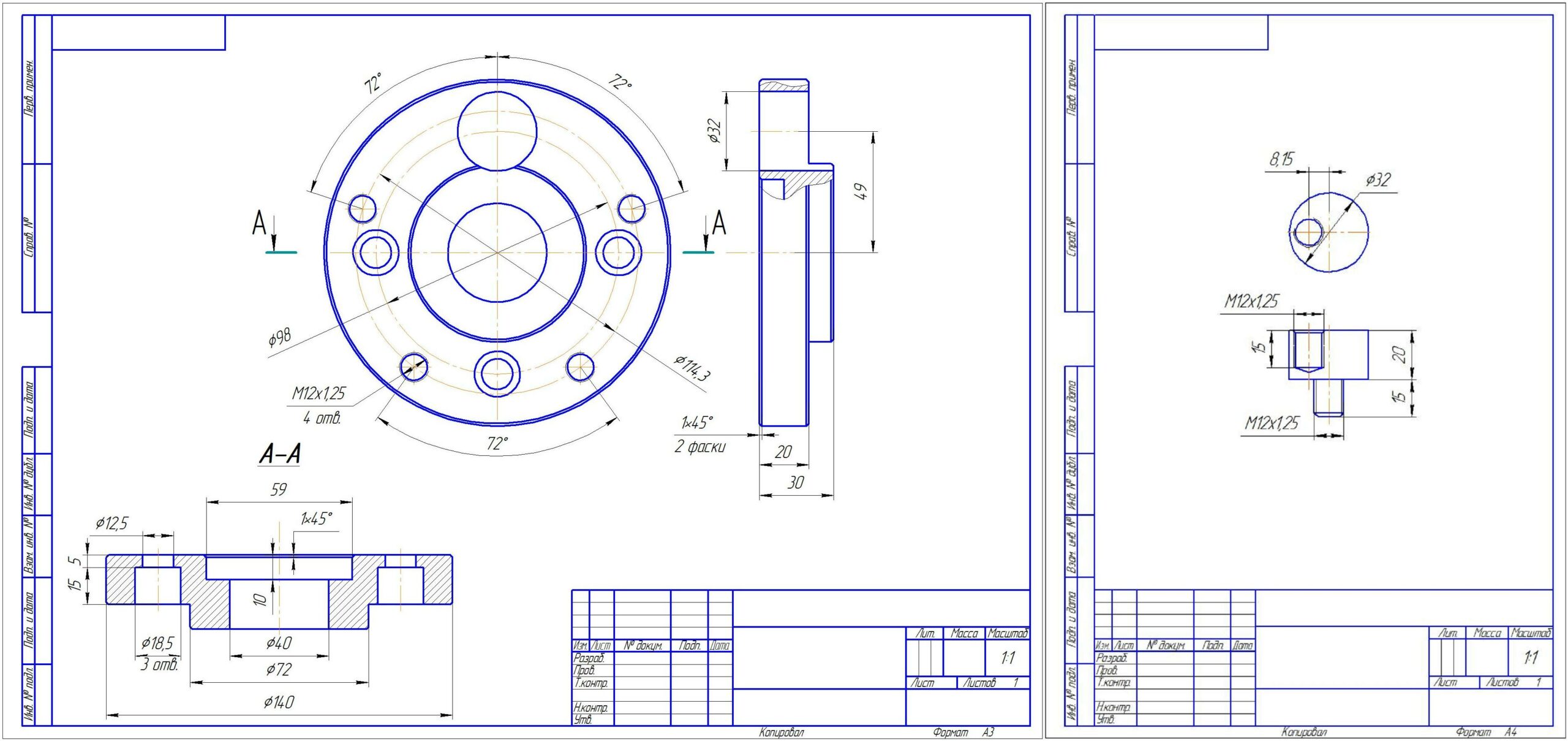

Проставки для установки на ступицы с разболтовкой 4*98 дисков с разболтовкой 5*114,3. Проставка крепится к ступице на три болта, в четвертое отверстие вкручивается шпилька. Диск крепится четырьмя болтами к проставке, пятым через шпильку с отверстием к ступице. Поворачивая шпильку, распологаем отверстие в ней на нужном радиусе.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Проставка с 4*98 на 5*114,3
Проставка с 4*98 на 5*114,3
