Редуктор колесный автомобиля МАЗ

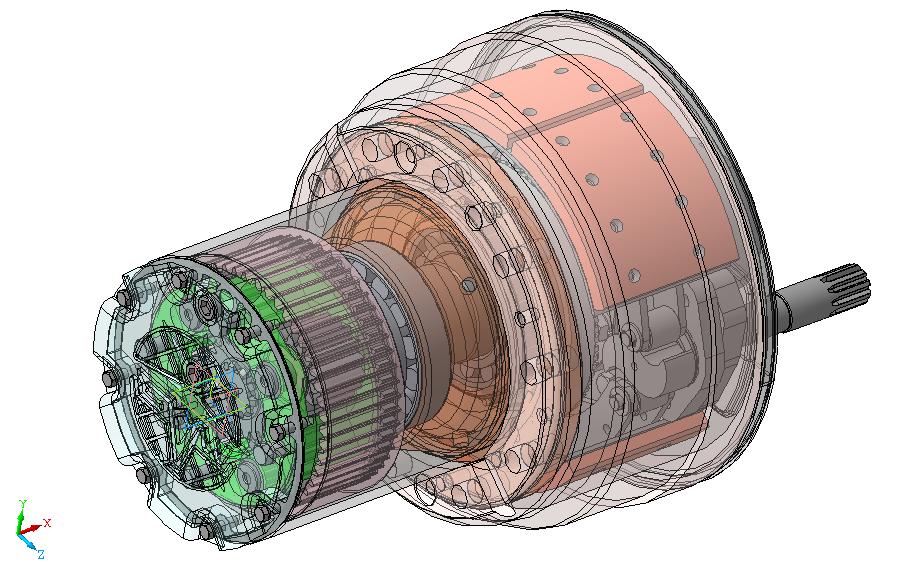

Колесная передача ведущего моста с дисковыми колесами грузового автомобиля МАЗ

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Детали и узлы автомобилей / Редуктор колесный автомобиля МАЗ

Просмотр файлов
МАЗ Колесный редуктор/
МАЗ Колесный редуктор/Барабан тормозной.m3d
МАЗ Колесный редуктор/Болт М22.m3d
МАЗ Колесный редуктор/Вал.m3d
МАЗ Колесный редуктор/Водило-коррус.m3d
МАЗ Колесный редуктор/Водило.m3d
МАЗ Колесный редуктор/Втулка.m3d
МАЗ Колесный редуктор/Втулка2.m3d
МАЗ Колесный редуктор/Гайка.m3d
МАЗ Колесный редуктор/Деталь.m3d
МАЗ Колесный редуктор/Индуктор АБС.m3d
МАЗ Колесный редуктор/Картер заднего моста (фрагмент).m3d
МАЗ Колесный редуктор/Колодка тормозная.a3d
МАЗ Колесный редуктор/Колодка тормозная.m3d
МАЗ Колесный редуктор/Колодка тормозная.spw
МАЗ Колесный редуктор/Кольцо внутреннее.m3d
МАЗ Колесный редуктор/Кольцо наружное.m3d
МАЗ Колесный редуктор/Кольцо стопорное.m3d
МАЗ Колесный редуктор/Кольцо стопорное2.m3d
МАЗ Колесный редуктор/Крышка.m3d
МАЗ Колесный редуктор/Кулак.m3d
МАЗ Колесный редуктор/Маслоотражатель.m3d
МАЗ Колесный редуктор/Ось.m3d
МАЗ Колесный редуктор/Ось2.m3d
МАЗ Колесный редуктор/Ось3.m3d
МАЗ Колесный редуктор/Палец.m3d
МАЗ Колесный редуктор/Планшайба.m3d
МАЗ Колесный редуктор/Пластина упорная.m3d
МАЗ Колесный редуктор/Подшипник ШС40К ГОСТ 3635-78.a3d
МАЗ Колесный редуктор/Подшипник ШС40К ГОСТ 3635-78.spw
МАЗ Колесный редуктор/Полуось.m3d
МАЗ Колесный редуктор/Приспособление.a3d
МАЗ Колесный редуктор/Приспособление.spw
МАЗ Колесный редуктор/Пробка.m3d
МАЗ Колесный редуктор/Прокладка маслоотражателя.m3d
МАЗ Колесный редуктор/Прокладка.m3d
МАЗ Колесный редуктор/Прокладка2.m3d
МАЗ Колесный редуктор/Редуктор колесный МАЗ.a3d
МАЗ Колесный редуктор/Редуктор колесный МАЗ.spw
МАЗ Колесный редуктор/Редуктор МАЗ.png
МАЗ Колесный редуктор/Ролик.m3d
МАЗ Колесный редуктор/Сателлит.m3d
МАЗ Колесный редуктор/Солнечная шестерня.m3d
МАЗ Колесный редуктор/Стакан.m3d
МАЗ Колесный редуктор/Ступица шестерни.m3d
МАЗ Колесный редуктор/Ступица.m3d
МАЗ Колесный редуктор/Супорт.m3d
МАЗ Колесный редуктор/Упор.m3d
МАЗ Колесный редуктор/Цапфа.m3d
МАЗ Колесный редуктор/Шайба запорная.m3d
МАЗ Колесный редуктор/Шайба запорная2.m3d
МАЗ Колесный редуктор/Шайба опорная.m3d
МАЗ Колесный редуктор/Шайба стопорная.m3d
МАЗ Колесный редуктор/Шайба упорная.m3d
МАЗ Колесный редуктор/Шайба.m3d
МАЗ Колесный редуктор/Шестерня ведомая.m3d
МАЗ Колесный редуктор/Шпилька М6.m3d
МАЗ Колесный редуктор/Щит.m3d
МАЗ Колесный редуктор/Щит2.m3d
