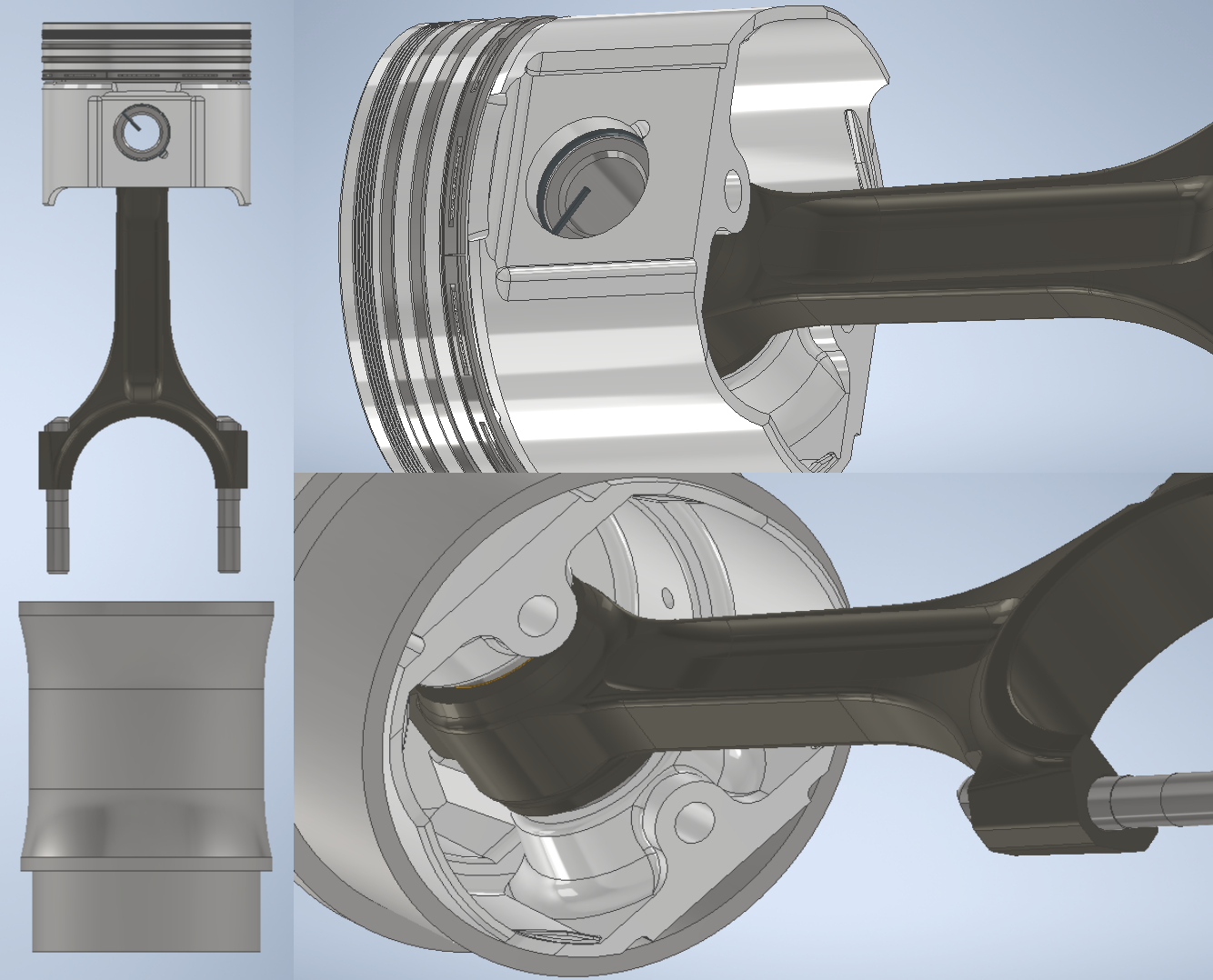

Шатунно-поршневая группа в сборе с гильзой ГАЗ 53/66

Гильза 66-1002020
Поршень 523-1004014
Кольца поршневые: компрессионное и маслосъёмное двухсоставное - обойма и спиральное кольцо
Палец поршневой 21-1004020
Стопорные кольца 21-1004022
Шатун 66-1004045 в сборе со втулкой ВГШ 21-1004052 и болтами 53-1004060

Модели составлены в соответствии с Атласом Конструкций автомобилей ГАЗ-53А, ГАЗ-66, ГАЗ-52-04 "Чертежи узлов и рабочие чертежи деталей. Часть II. Двигатели, кузова", М. "Транспорт", 1978

Состав: 3D сборка

Софт: Autodesk Inventor 2020

Файлы:

Каталог
Транспорт
Детали и узлы автомобилей
Шатунно-поршневая группа в сборе с гильзой ГАЗ 53/66
