3D модель Ступица ВАЗ-2108-2110 колеса заднего в сборе с цапфой AVTOSTANDART 21103104010
выполнена одной деталью по размерам снятым с нового изделия. Оцифровывалась с максимальной точностью габаритно-присоединительных размеров для личного проекта.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Ступица ВАЗ-2108-2110 колеса заднего в сборе с цапфой AVTOSTANDART 21103104010
Ступица ВАЗ-2108-2110 колеса заднего в сборе с цапфой AVTOSTANDART 21103104010
1
11
2617
79
2
30
Сообщить о проблеме
Автор
Сергей
Паухин
Дата
07.04.2023
Язык
Русский
Состав
3D модель (par, STEP)
Софт
Solid Edge 2019
Отзывов пока нет
Содержимое архива
-
Ступица ВАЗ-2108-2110 колеса заднего в сборе с цапфой AVTOSTANDART 21103104010.stp
-
Ступица ВАЗ-2108-2110 колеса заднего в сборе с цапфой AVTOSTANDART 21103104010.par
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Сергей Водянин
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
Посадочные отверстия цапфы не совпадают с реальностью, мы прилипли на рассверловку ступицы при изготовлении нашего изделия и использовании этой модели! Будьте внимательны!

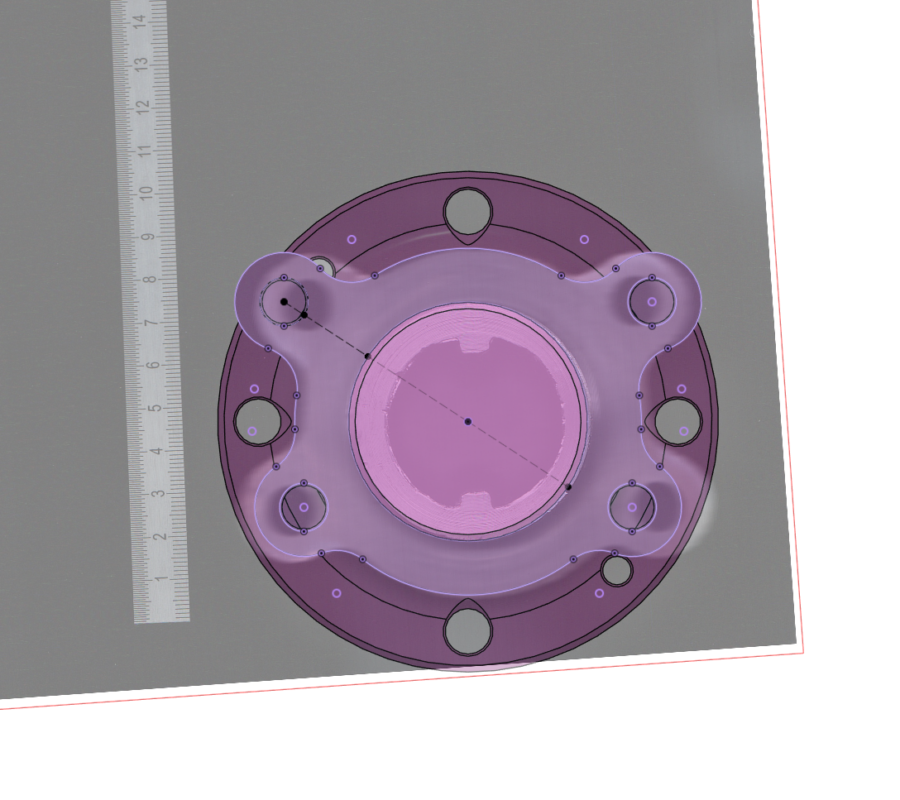

Использовал ступицу в креплении колеса. При покупке ступицы размеры между отверстия диаметром 10,3 межосевые 77 и 86 совпали, однако расстояние от оси 20 и 28, дающие в сумме 48 были выполнены в другой последовательности. Размер 20 от оси до отверстий с межосевым 86, и размер 28 от оси до отверстий с межосевым расстоянием 77. Чему верить...
