Ступица ведущего моста Урал-4320

«Ижевский государственный технический университет
имени М.Т.Калашникова»
Кафедра «Автомобили и металлообрабатывающее оборудование»

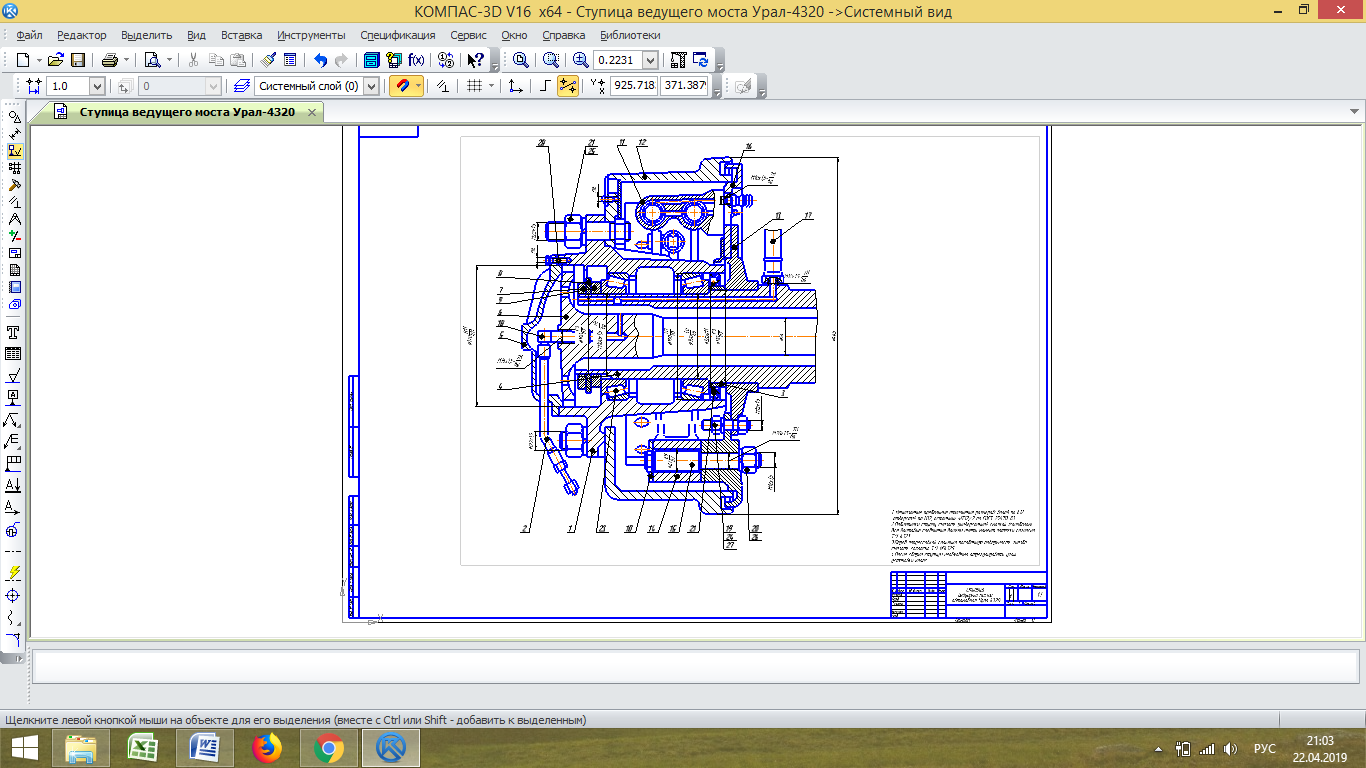

Сборочный чертеж ступицы ведущего моста Урал-4320
Ижевск 2018

1. Неуказанные предельные отклонения размеров: валов по h12,
отверстий по H12, остальных IT12/2 по ГОСТ 25670-83.
2.Подшипники ступиц смазать универсальной смазкой (солидолом).
Все болтовые соединения должны иметь момент затяжки согласно Т.У. 4321
3.Перед запрессовкой сальника посадочную поверхность гнезда смазать согласно Т.У. №4325
4.После сборки ступицы необходимо отрегулировать углы установки колес.

Состав: Ступица ведущего моста Урал-4320 (СБ), спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Ступица ведущего моста Урал-4320

Спецификация 1.cdw
Спецификация 2.cdw
Ступица ведущего моста Урал-4320.cdw
