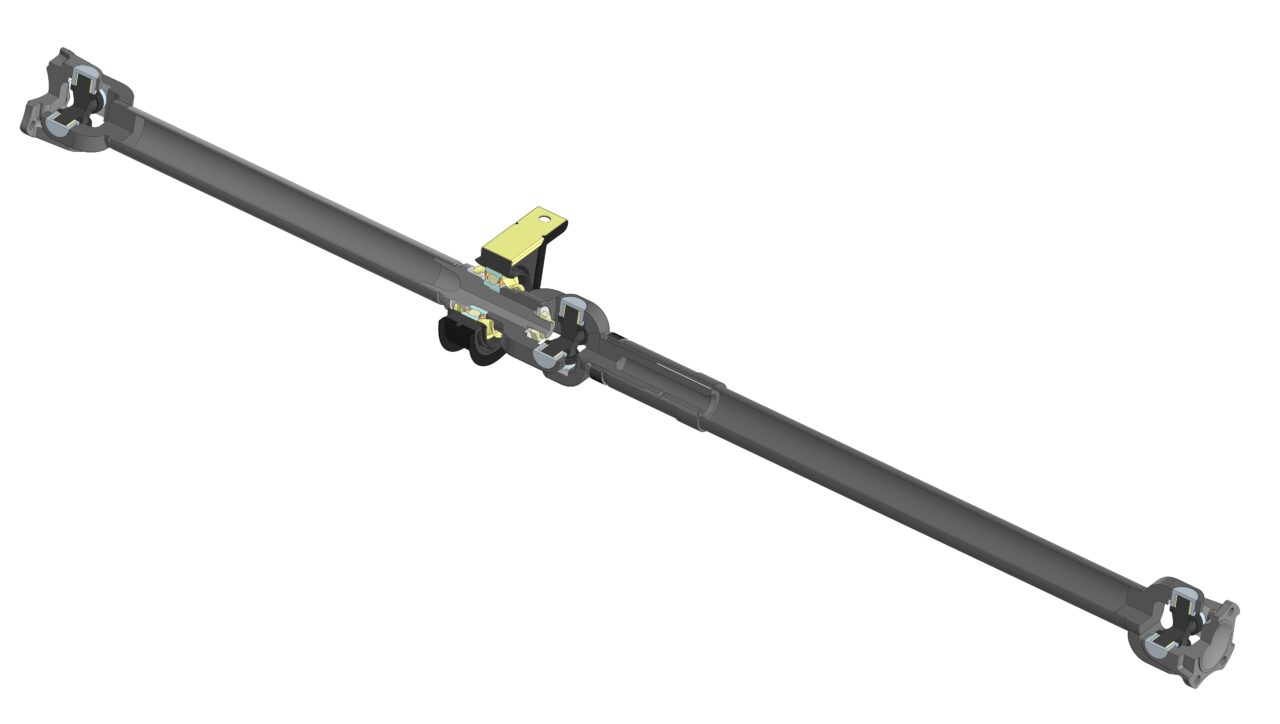

3х опорный карданный вал автомобиля УАЗ -2363. 3D сборка, масштаб 1:1,твердотельное моделирование. Размеры взяты с изделия. можно сделать подвижной.
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Вал карданный УАЗ (2363-2200010-16) 1488-1542мм
Вал карданный УАЗ (2363-2200010-16) 1488-1542мм
0
4
115
3
0
200
Сообщить о проблеме
Автор
Александр Орочко
Дата
29.10.2024
Язык
Русский
Состав
ЗD модель с историей построения. 22 детали.
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал подвесного 3-х опорного кардана 2363-2200010-16 .m3d
-
Вилка карданного вала 3-х опорного 2363-2200010-16.m3d
-
Внешняя обойма 6307.m3d
-
Внутр обойма 6307.m3d
-
Гайка фиксацтт вилки подвесного 2363-2200010-16 .m3d
-
Карданый вал 2363-2200010-16 (1500мм).a3d
-
Карданый вал 2363-2200010-16 (1500мм).stp
-
Карданый вал задняя часть 2363-2200010-16 (1500мм).a3d
-
Карданый вал передняя часть 2363-2200010-16 (1500мм).a3d
-
Корпус крестовины 3102-2201025-01.m3d
-
Корпус подвесной опоры 3153-00-2204076-35.m3d
-
Крестовина 3102-2201025-01.a3d
-
Крышка шлицевой кардана 2363-2200010-16 .m3d
-
Муфта резиновая подвесной опоры 3153-00-2204076-35 .m3d
-
Пластина фиксатор 3153-00-2204076-35.m3d
-
Подвесная опора 3153-00-2204076-35.a3d
-
Подшипник (6307).a3d
-
Подшипник крестовины 3102-2201025-01.a3d
-
Пыльник 6307.m3d
-
Пыльник подшипника 3153-00-2204076-35.m3d
-
Пыльник подшипника крестовины 3102-2201025-01 .m3d
-
Ролик подшипника крестовины 3102-2201025-01..m3d
-
Сепаратор подшипника 6307.m3d
-
Стакан крестовины УАЗ 3102-2201025-01.m3d
-
Труба 3-х подвесного кардана, передняя часть 2363-2200010-16 .m3d
-
Фланец кардана 2363-2200010-16.m3d
-
Фланец кардана оконечный 2363-2200010-16.m3d
-
Фланец шлицевой 2363-2200010-16.m3d
-
Шайба фиксации вилки подвесного 2363-2200010-16..m3d
-
Шарик подшипника 6307.m3d
-
Шлицевая часть 3х подвесного кардана 2363-2200010-16.m3d
