Вал промежуточный с кардами и опорой в сборе ГАЗ 53

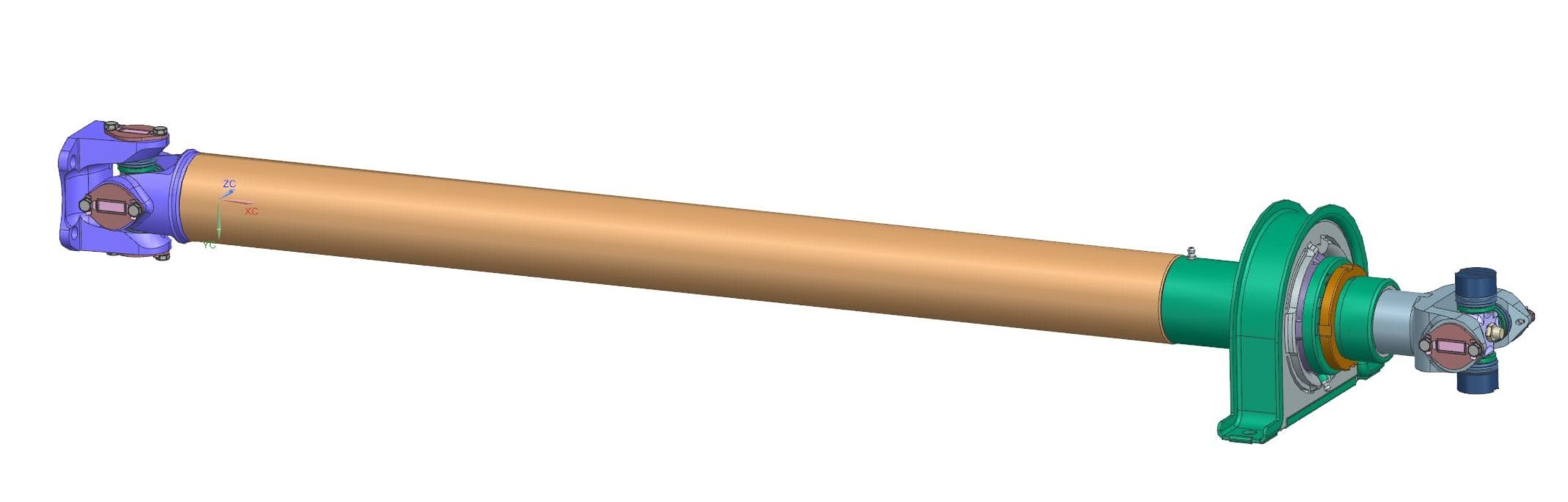

Вал промежуточный с карданами и опорой в сборе Га3-53, номер чертежа сборки 53-2202010. Моделирование выполнено по чертежам атласа конструкций автомобилей ГАЗ-53А, ГАЗ-66, ГАЗ-52-04 (стр 125).

Состав: 3D Сборка

Софт: NX 1926

Файлы:
53-2202010-125_ASSY_VM.prt
53-2702027-135_VM.prt
52-2202213-127_VM.prt
53-2201089-125_VM.prt
53-2202156-130_ASSY_VM.prt
290487-P8_HEX_Bolt_M6x12_VM.prt
53-2202215-01-133_VM.prt
53A-2201030-132_cardan cross_VM.prt
51-4920-125_VM.prt
53-2202157-01-130_VM.prt
53-2202090-135_VM.prt
51-4924-125_bearing_VM.prt
114_bearing-6014SKF_VM.prt
53-2202015-ASSY_VM.prt
51-4913-A-132_flange cardan shaft_VM.prt
53-2202229-130_VM.prt
51-2201039-125_bolt lock plate_VM.prt
53-2202091-127_VM.prt
53-2202087-135_ASSY_VM.prt
53-2201048-134_VM.prt
53A-2201025-132_ASSY_VM.prt
53-2201087-127_VM.prt
51-4919-125_VM.prt
53-2202082-134_VM.prt
53A-2201026-132-ASSY_VM.prt
53-2202080-133_intermediate driveshaft support_VM.prt
53-2202086-133_VM.prt
53-2202031-135_VM.prt
53-2202018-129_VM.prt
53-2202088-135_ASSY_VM.prt
264072-P8_din_71412_a_m6x1_VM.prt
53-2202209-127_VM.prt
296780-P8_safety valve_VM.prt
53-2202092-135_VM.prt
53-2201085-125_VM.prt
51-4930-125_VM.prt
53-2202010-125_ASSY_VM.stp
51-2201022-A-132_VM.prt
53-2202085-133_VM.prt
53-2202217-01-133_VM.prt
