Задняя зависимая подвеска автомобиля

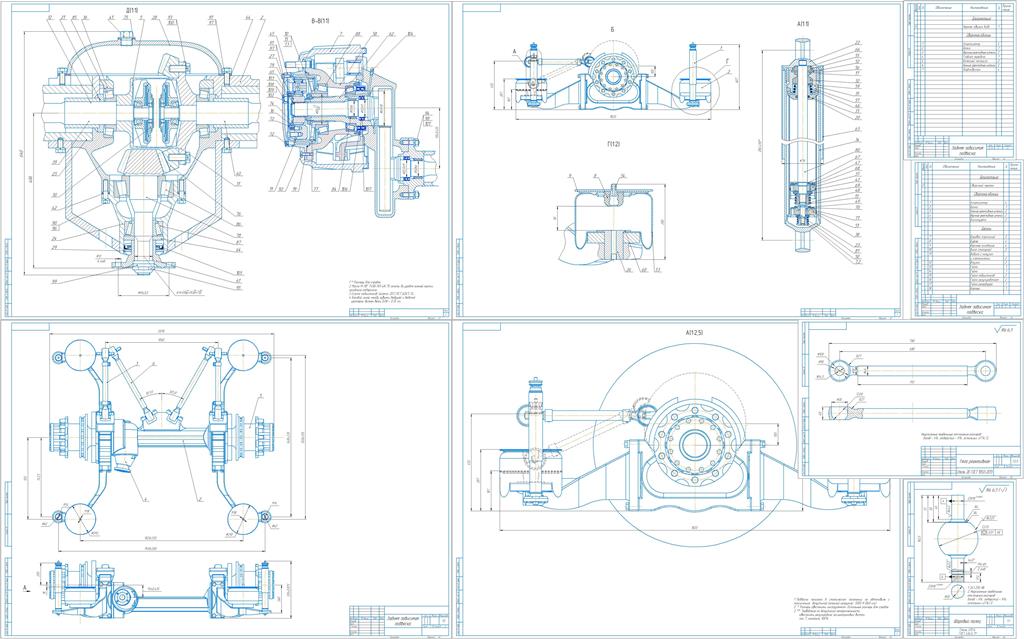

В работе представлен сборочный чертеж и чертеж общего вида зависимой подвески автомобиля со всеми необходимыми разрезами. Спецификация в том же файле, где и сборочный чертеж подвески. Также в работе имеются чертежи деталей: резино-кордовая оболочка, рычаг, шаровый палец, тяга реактивная.

Состав: Сборочный чертеж (СБ), Вид общий (ВО), Деталировка (резино-кордовая оболочка, рычаг, тяга реактивная, шаровый палец), Спецификация Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Задняя зависимая подвеска автомобиля

Podveska\obschiy_vid.cdw
Podveska\Rezino-kordovaya_obolochka.cdw
Podveska\Rychag.cdw
Podveska\sborochny.cdw
Podveska\Sharovii_palez.cdw
Podveska\Tiaga_reacktivnaya.cdw
