Замок багажника 2190-5606010-10 с электроприводом, устанавливается на крышку багажника автомобиля семейства Лада Гранта и ее модификаций. Замок (активатор) обеспечивает автоматическое открытие крышки багажника, чем существенно упрощает жизнь водителю.
Замок нарисован лично мной по размерам!

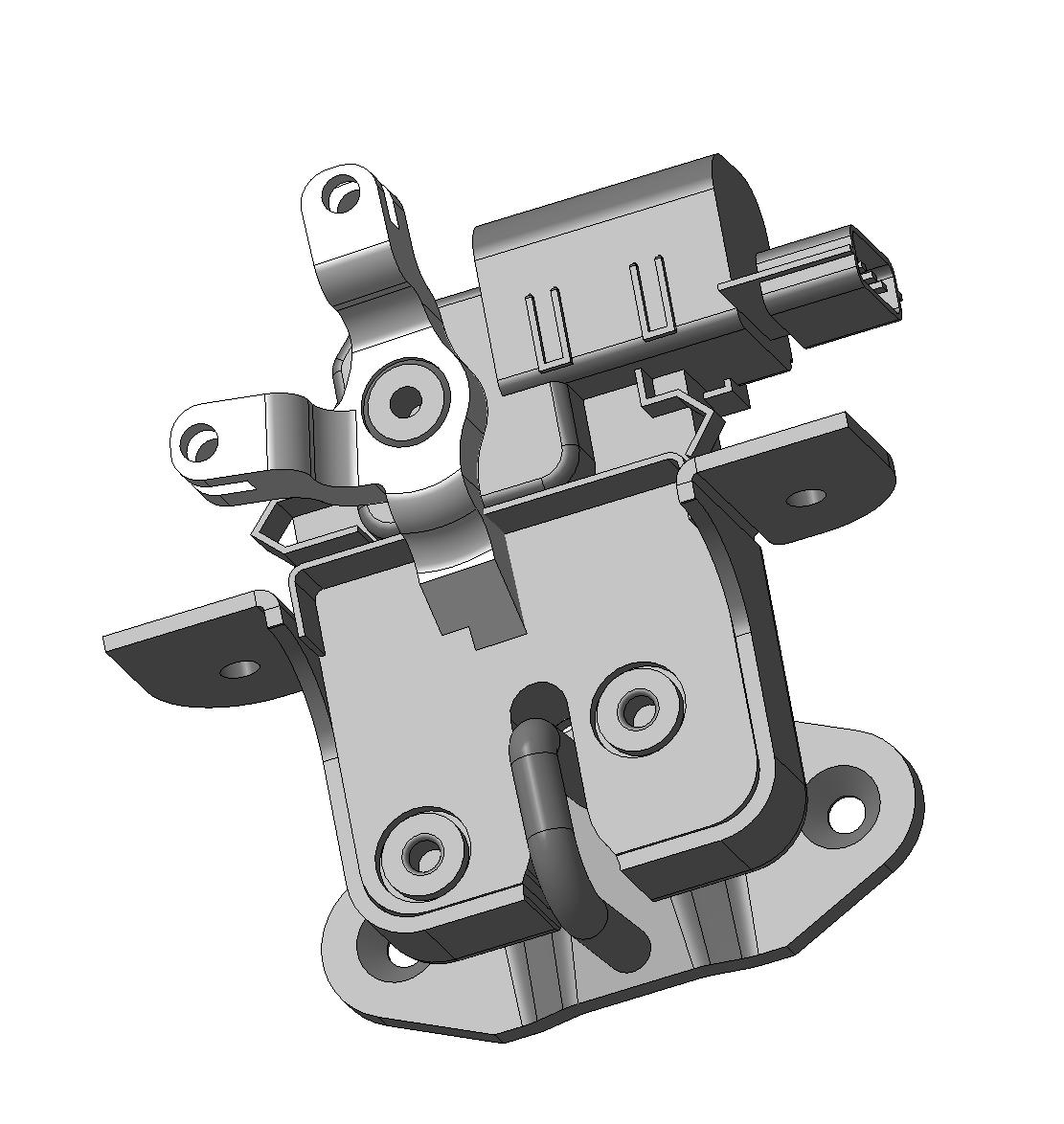

3D модель замка крышки багажника содержит:
- саму сборку замка (*а3d)
- сборку фиксатора (*а3d)
- замок сердцевина (*m3d)
- зацеп (*m3d)
- основание замка (*m3d)
- пластину фиксатора (*m3d)
- рычаг (*m3d)
