Борторасширитель (спредер) для ремонта шин с пневматическим приводом

Предлагается и простая и надежная конструкция для ремонта шин, обеспечивает надежность закрепления колеса, простоту в эксплуатации

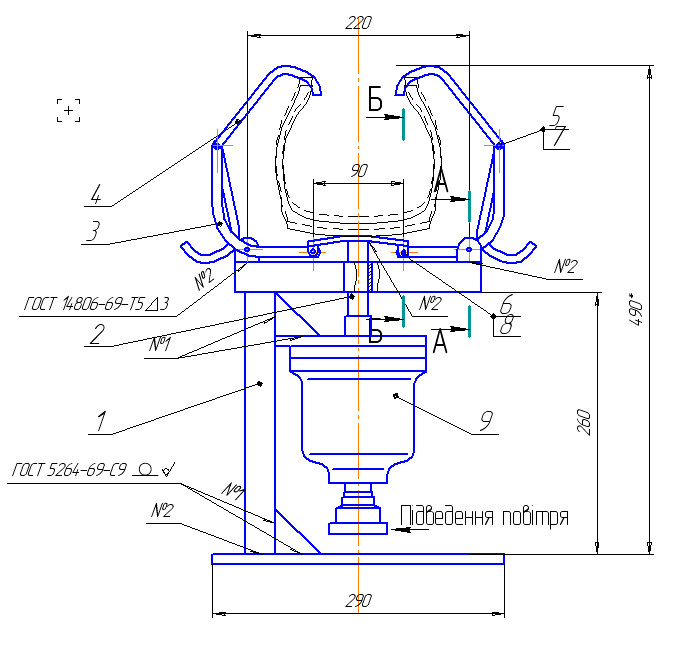

Описание конструкции: (див.рис.5.1)
Шиноремонтник для осмотра шины размещает ее на опоре, откидные захваты набрасывает и фиксирует на бортах шины. Включает подачу сжатого воздуха. При подаче воздуха в пневмоцилиндр шток перемещает сопротивления вверх поднимая шину. Рычаги, которые прикреплены серединой на оси к корпусу и внутренним концом к опоре передают усилие через внешние концы на захваты. При этом опора поднимается вверх, рычаг поворачивается вокруг оси, захваты опускаются вниз оттягивая борта в сторону дают возможность работнику осмотреть и выполнить операции по ремонту шин.

Состав: Конструкторская часть к дипломному проекту, Проектные расчеты конструкции на прочность, Сборочный чертеж, Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 12

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Борторасширитель (спредер) для ремонта шин с пневматическим приводом

Просмотр файлов
14 Спредер\00 03 Важіль (11).cdw
14 Спредер\00 04 Захват (11).cdw
14 Спредер\02 02 Опорна пластина (11).cdw
14 Спредер\02 03 Вушко (11).cdw
14 Спредер\КЧ Спредер.doc
14 Спредер\Специф.Пристрій 1.cdw
14 Спредер\Спредер СК.cdw
14 Спредер\спредер.jpg
14 Спредер
