Чертеж гайковерта универсального

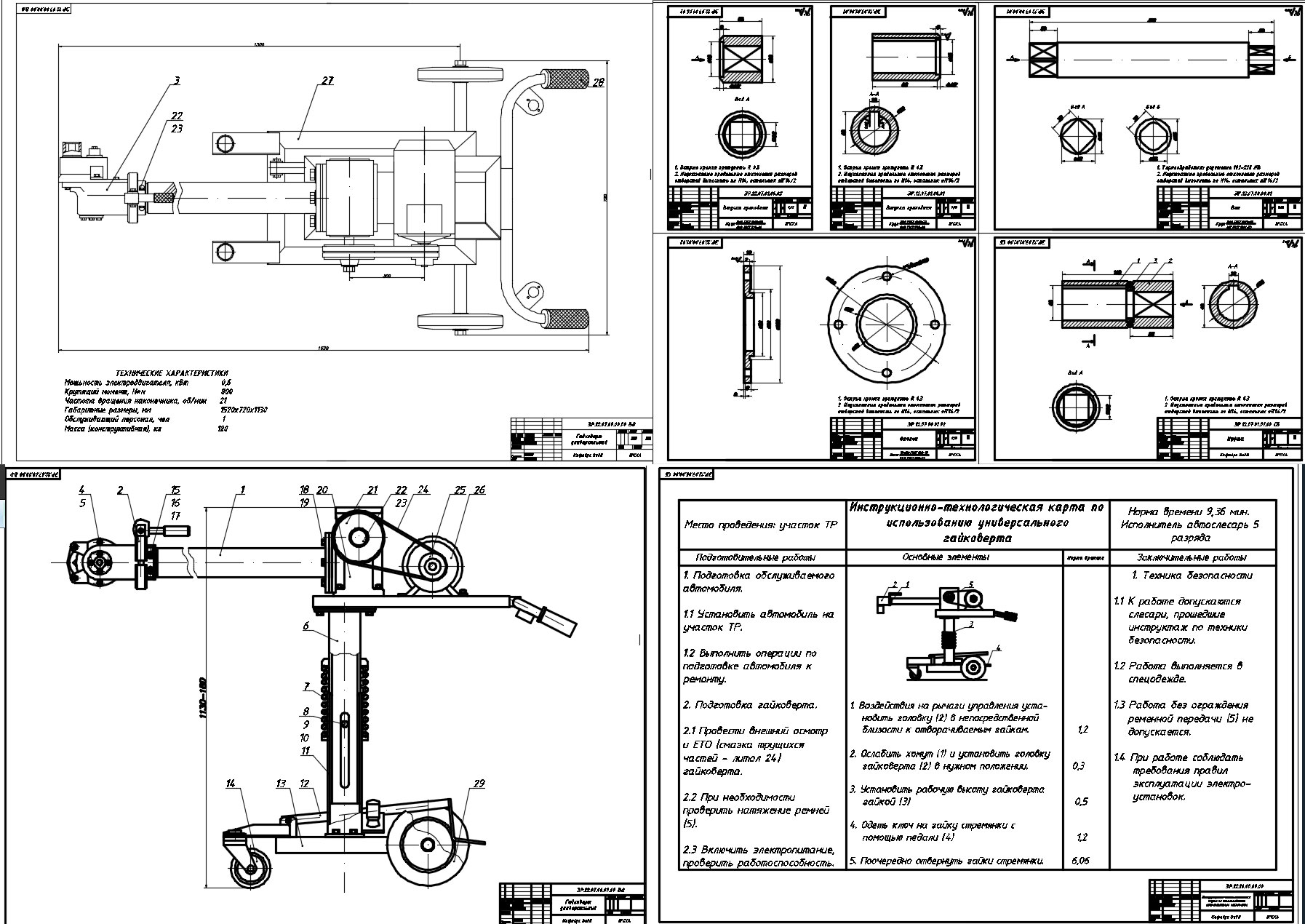

Чертеж гайковерта универсального с деталированием, общими видами и технологической картой. Также добавлен чертеж удлинительной муфты. Спецификации нет.

Тезническая характеристика:
Мощьность электродвигателя, кВт 0,6
Крутящий момент, Н*м 800
Частота вращения наконечника, об/мин 21
Габаритные размеры, мм 1520х720х1130
Обслуживающий персонал, чел 1
Масса (конструктивная), кг 120

Состав: Сборочный чертеж, деталировка, общий вид, технологическая карта, Спецификации нет Язык документа

Софт: AutoCAD 2014

Файлы:
Удлинительная муфта.dwg
ВИД ОБЩИЙ номер 2.dwg
Технологическая карта.dwg
ВИД ОБЩИЙ.dwg
деталировка.dwg
