Дифференциал ведущего моста автомобиля ГАЗ-33106

ФГБОУ ВПО «Воронежский государственный аграрный университет имени императора Петра I»
Кафедра: автомобилей и тракторов по дисциплине: «Автомобили»
Тема: Расчет основных показателей эксплуатационных свойств автомобиля ГАЗ-33106 «Валдай» и проектирование ведущего моста с механизмом блокировки дифференциала
2015

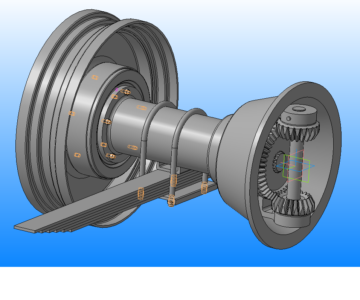

Описание принципа работы модернизированного ведущего моста автомобиля ГАЗ-33106
Принцип работы модернизированного ведущего моста с механизмом принудительной блокировки межколесного дифференциала автомобиля
ГАЗ-33106 поясняется рисунком (5).

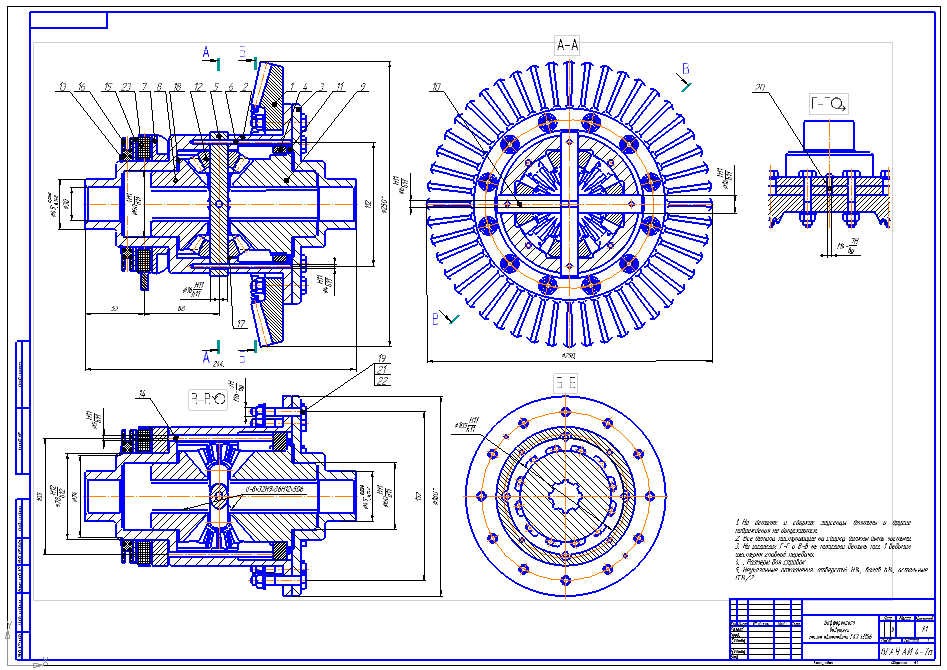

Механизм принудительной блокировки межколесного дифференциала содержит электромагнит 1, расположенный на правой части корпуса 2 дифференциала с возможность относительного углового перемещения относительно него, но без возможности осевого перемещения благодаря использованию упорного подшипника 3, шайбы 4 и стопорного кольца 5. Кроме этого дифференциал содержит поворотную шайбу 6, расположенную вблизи электромагнита 1 и имеющую по контуру выступы и впадины, в которые упираются толкатели 7, а также муфту 8, выступы которой жестко связаны со впадинами внутри правой части корпуса 2 дифференциала, при этом с одной стороны муфта подпружинена возвратной пружиной 9, опирающейся на левую часть корпуса 10 дифференциала, а с другой взаимодействует с толкателями 7, упирающимися в поворотную шайбу 6. Кроме названных элементов дифференциал имеет также присущие стандартным коническим дифференциалам малого трения элементы – оси сателлитов 11, сателлиты 12, фиксаторы 13, полуосевые шестерни 14, различные шайбы и крепежные изделия.

Состав: Дифференциал (СБ), Спецификация, Расчеты, Графики Язык документа

Софт: КОМПАС-3D V15

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Дифференциал ведущего моста автомобиля ГАЗ-33106

1. сам курсяк - 06.05.2015.doc
защита.docx
методичка.pdf
раздел 1. Анализ динамической характеристики.xls
раздел 1. Внешная скоростная характеристика.xlsx
раздел 1. Расчет динамической характеристики.xls
раздел 2. Расчет
раздел 3. Кострукционный расчет.docx
Спецификация.spw
Спецификация.spw.bak
титульник.docx
Универсальная динамическая характеристика автомобиля ГАЗ-33106 - копия.docx
Универсальная динамическая характеристика автомобиля ГАЗ-33106.jpg
Чертеж.cdw
Чертеж.cdw.bak
патенты\1.pdf
патенты\document (1).pdf
патенты\document (2).pdf
патенты\document (3).pdf
патенты\document (4).pdf
патенты\document (5).pdf
патенты\document (6).pdf
патенты\document (7).pdf
патенты\document (8).pdf
патенты
