Инженерная практика

Динамометр-люфтомер модели К402

Челябинский авто транспортный техникум
Техническое обслуживание и ремонт авто
Челябинск 2015

Люфтомер-динамометр - прибор для определения углового перемещения (люфта) рулевого колеса автотранспортных средств.

Описание:

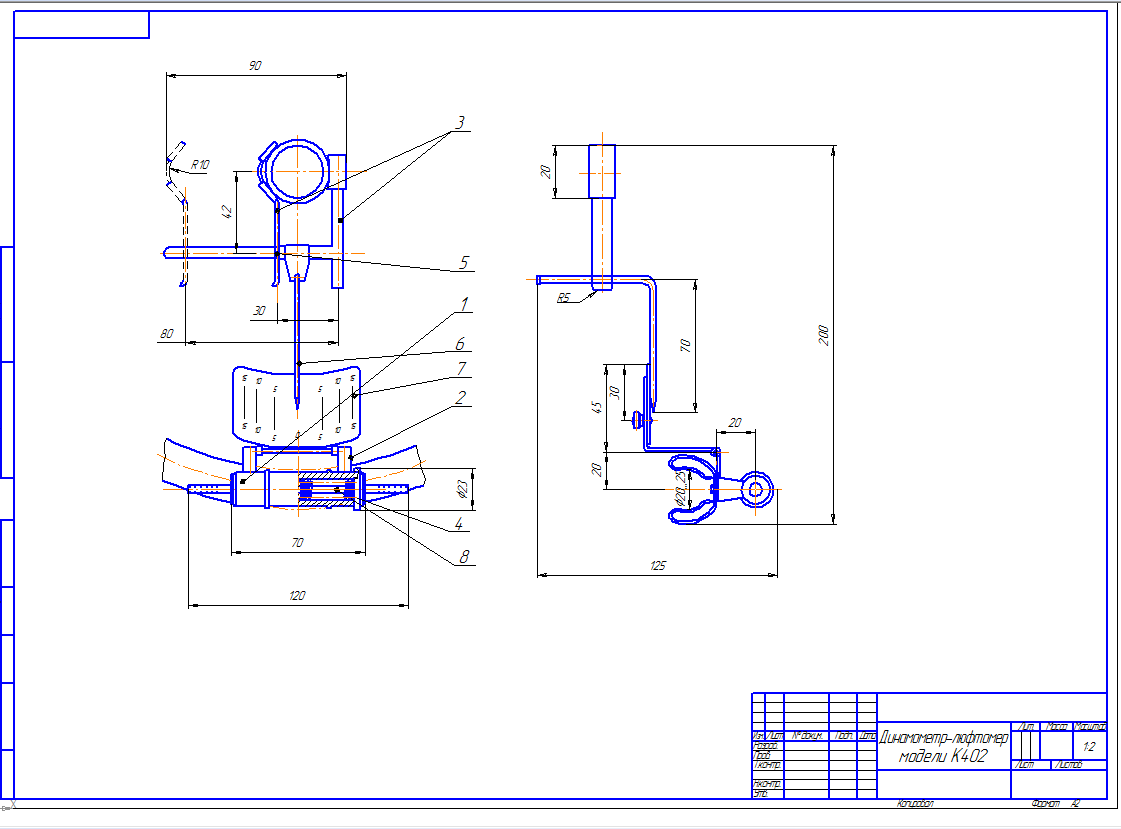

Динамометр-люфтомер модели К402
Технические требования
Габаритная высота прибора - 197(мм)
Габаритная ширина прибора - 124(мм)
Максимальный замеряемый люфт - 25
Максимальное замеряемое усилие динамометром - 1,25(кгс)

Порядок проверки.
1.1 Установить люфтомер-динамометр модели К-402 или электронный аналог на обод рулевого колеса и надёжно зафиксировать.
1.2 Закрепить стрелку люфтомера с помощью кронштейна на рулевой колонке.
1.3 Установить передние колеса в положение для прямолинейного движения.
1.4 Вывесить левое колесо для автомобилей с неразрезной поперечной рулевой тягой.
1.5 Для автомобилей с гидроусилителем руля завести двигатель и вывести его на обороты холостого хода.
1.6. За ручку динамометра повернуть рулевое колесо влево до тех пор, пока усилие не достигнет значения указанного в таблице 3.5.
1.7 Установить стрелку прибора на нулевое деление шкалы.
1.8 За ручку динамометра повернуть рулевое колесо вправо до тех пор, пока усилие не достигнет значения указанного в таблице 3.5.

Состав: Вид общий (ВО), Деталировка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
K402.odt
5.cdw
6.cdw
Инструмент.cdw
Чертеж.cdw
Инструмент.txt
