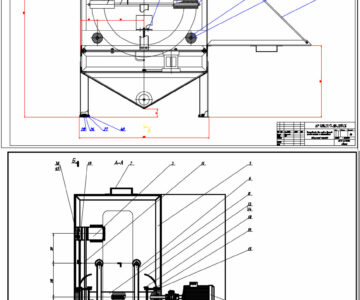

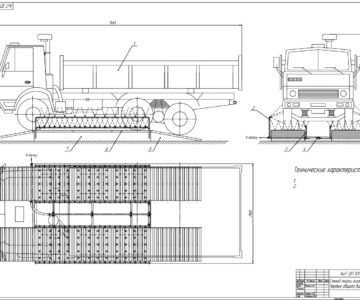

Дипломный проект "Реконструкция сервиса технического обслуживания автомобилей. Усовершенствование установки для мойки колес автомобилей" В качестве прототипа для конструкторской разработки использована машина для мойки колёс, содержащая ёмкость с моющим агентом, включающим воду и пластмассовые гранулы, имеющие более низкую плотность по сравнению с водой, в нижней части которой собираются загрязнения, смы-ваемые с колёс, насос для подачи моющей смеси из ёмкости к колесу, фор-сунки с отражателями для направления и распыления моющей смеси из воды и гранул, корпус машины с установленным на опорно-приводных роликах в положение вертикально омываемым колесом, размещённые по обеим сторонам колеса воздушные сопла для обдува колеса. Причём си-стема сбора и удаления загрязнений, смываемых с колеса, содержит раз-деляющую ёмкость для моющей воды на верхнюю и нижнюю часть, пер-форированную плоскость, на поверхности которой скапливаются крупные частицы загрязнений, мелкие же частицы проходят через отверстия плос-кости и оседают на дне ёмкости. Извлечение мелких частиц из нижней ча-сти производится путём создания на дне ёмкости псевдокипящего слоя по-средством аэрации воздухом от компрессора и отсасыванием загрязнений вместе с водой водяным насосом.
Чертежи:
А-1 Анализ хоз. деятельн. 1.cdw
А-1 Генплан.cdw
А-1 Зона обслуж. ход. части.cdw
А-1 Карта организ. труда.cdw
А-1 Производств. корпус.cdw

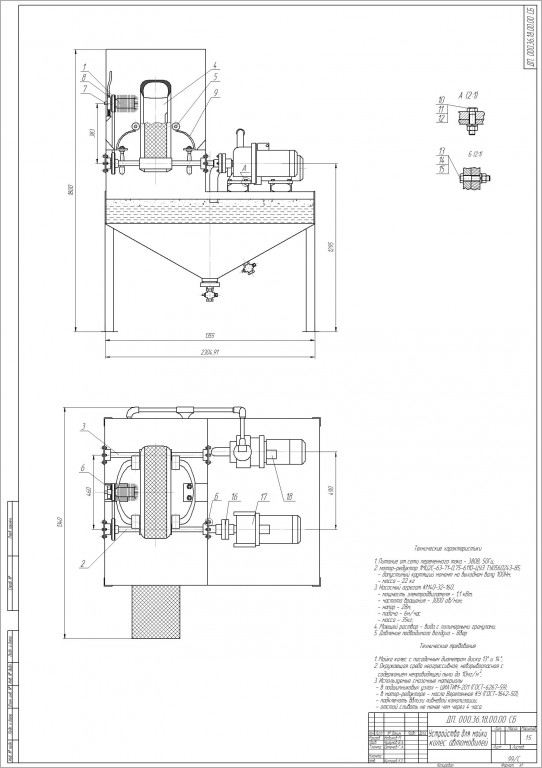

А-1 СБ.cdw
А-1 Схема техпроцесса.cdw
А-1 Экономичка.cdw
А-3 Вал ведущий.cdw
А-3 Вал опорно-приводной.cdw
А-3 Отражатель.cdw
А-3 Фланец ведомого шкива.cdw
А-3 Фланец подшипника.cdw
А-4 Фланец подшипника.cdw
А-4 Штуцер.cdw
А-З Шкив ведомый.cdw
А-З Шкив ведущий.cdw
Пояснительной записки нет?
Есть. Нажмите кнопку "содержимое архива". Расчетно-пояснительная записка выполнена на 82 страницах машинописного текста формата А4 и 10-ти листах формата А1 графической части. Расчетно-пояснительная записка состоит из 5-и разделов, содержит 26 таблиц, 5 рисунков и 18 литературных источников.
Во «Введении» изучается значение станций технического обслуживания, необходимость их планирования.
Далее, в разделе «Организационно-экономическая характеристика ООО «Автодиагностический центр»» приводится описание станций технического обслуживания и производимых на них работах и услугах.
«Технологический раздел»: представляет собой расчет производственной программы, годового объема работ, количества постов, численности рабочих и площадей помещений производственного корпуса.
Также проводится подбор оборудования по видам услуг. Составлен табель технологического оборудования. В заключении определяется площадь помещения по коэффициенту плотности расстановки оборудования.
В «Конструкторском разделе» проведено описание разрабатываемой конструкции, проведены расчеты конструктивных и кинематических параметров конструкции.
Причины и характер загрязнения воздушной среды, расчет освещения и вентиляции, электробезопасность и пожаробезопасность на агрегатном участке описываются в разделе «Безопасность жизнедеятельности на производстве».
В «Экономической части» производится расчет себестоимости изготовления устройства для мойки колес, капитальных вложений, трудоемкости, технологической себестоимости выполняемых работ по базовому и проектируемому вариантам. Рассчитывается экономический эффект и рост производительности труда.
