Доработка подвески автомобиля Ваз-2121(Нива)

Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»
Механико-машиностроительный институт
Курсовой проект по дисциплине: «Конструирование автомобилей и тракторов»
На тему :" доработка подвески автомобиля ВАЗ-2121 (Нива)"

В данной работе Произведена установка подшипников Iveco в ступичные узлы Niva.
также установлена торсионная подвеска.

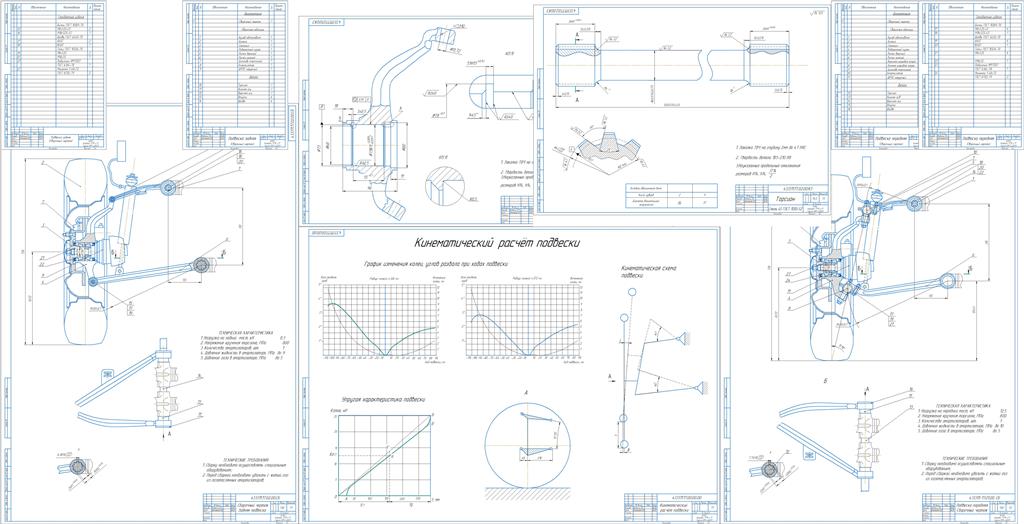

Был приведен кинематический расчёт подвески, график изменения колеи, углов развала при ходах подвески. Кинематическая схема подвески, Упругая характеристика подвески. Сборочные чертежи задней и передней подвески. Деталировка торсиона и поворотного кулака. Были использованы технические характеристики автомобиля аналога - ВАЗ 2329. Проектный автомобиль имеет улучшенную аэродинамику, более мощный двигатель, хотя стал потреблять больше топлива, но и скоростные характеристики соответственно улучшились. Это привело к повышению активной безопасности, т.к автомобиль стал более маневренным. Также была спроектирована подвеска. Была уменьшена жесткость и увеличен ход. В результате спроектированный автомобиль стал более комфортабельным и безопасным.

Содержание
Введение 4
Упругая характеристика подвески 6
Расчёт направляющего устройства подвески 10
Режим максимальной силы тяги 10
Режим торможения 12
Занос автомобиля 14
Противоклифковая подвеска 16
Выбор упругого элемента 16
Расчёт упругого элемента передней подвески 18
Расчёт упругого элемента задней подвески 20
Расчёт гидравлического амортизатора 22
Расчёт гасящего устройства для передней подвески 22
Расчёт гасящего устройства для задней подвески 24
Проверка поперечной устойчивости автомобиля 28
Заключение 31
Список Используемой литературы. 32

Состав: Передняя подвеска(СБ), Задняя подвеска(СБ), Кинематический расчет подвески, Деталировка( поворотный кулак, торсион), Спецификация,ПЗ Язык документа
