КОМПАС 3D 18

Главная передача ГАЗ 3307

Новополоцкий государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Конструкция и расчёт автомобилей"
На тему :"Главная передача ГАЗ 3307"
Новополоцк 2017

Исходные данные для расчета.

Марка автомобиля ГАЗ 3307
Колесная формула 4x2
Полная масса 7400 кг
в т. ч. на переднюю ось 1810 кг
на заднюю ось 5590 кг
максимальная скорость 80 км/ч
максимально преодолеваемый подъем -
время разгона до 100 км/ч -
Габариты:
Колея 2,20 м
Высота 2,4 м
Двигатель мод.ЗМЗ 53, 4-такт.
Тип - бензиновый, 8- цилиндровый, V-обр..
Максимальная мощность Nemax = 84,6 КВТ, развивается при
частоте вращения коленчатого вала п = 3200 об/мин.
Максимальный крутящий момент Memax = 284,4 Н·м при 2200
об/мин.
Трансмиссия 4-х ступенчатая.
Передаточные числа:
коробки передач I-6,55; II-3,09; III- 1,71;
IV-1,0;
главной передачи 6,83
Размер шин 240-508(8,25-20)
Масса колеса 14,3 кг

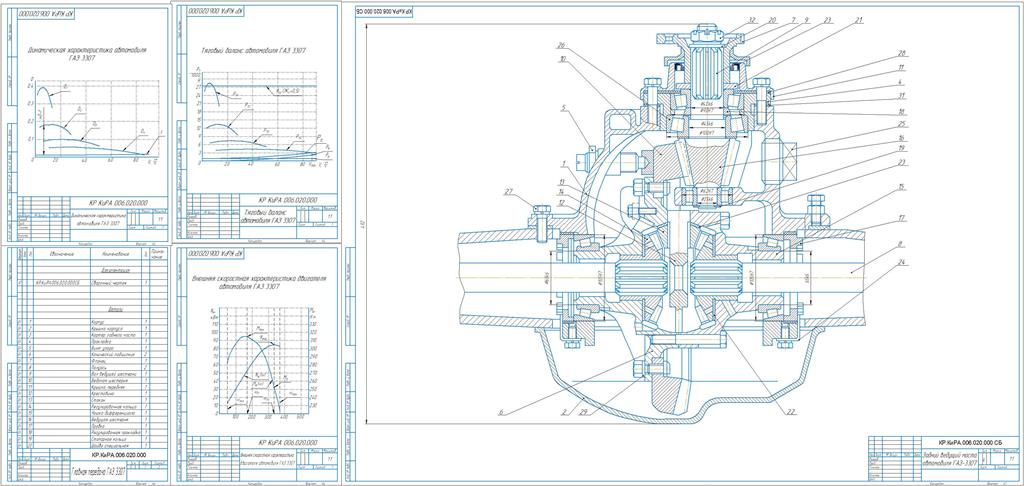

Графическая часть содержит динамическую характеристику, скоростную характеристику, тяговый баланс, главная передача и спецификацию.
Содержание

Введение
1.Назначения и типы главной передачи
2.Требования к главной передаче.
3. РАСЧЕТ И ПОСТРОЕНИЕ ВНЕШНЕЙ СКОРОСТНОЙ ХАРАКТЕ-РИСТИКИ ДВИГАТЕЛЯ.
4. РАСЧЕТ СИЛОВОГО БАЛАНСА АВТОМОБИЛЯ
5. РАСЧЕТ ДИНАМИЧЕСКОЙ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ
Заключение
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

Состав: динамическая характеристика, главная передача (СБ), скоростная характеристика, спецификация, тяговый баланс, ПЗ. Язык документа

Софт: КОМПАС-3D v14

Просмотр файлов
dinamicheskaya_kharakteristika.cdw
glavnaya_peredacha.cdw
skorostnaya_kharakteristika.cdw
Spetsifikatsia.spw
tyagovy_balans.cdw
записка.docx
