Городская, комплексная, универсальная станция технического обслуживания легковых автомобилей для города Братска

Иркутский национальный исследовательский технический университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Технологическое проектирование станций технического обслуживания"
На тему: Городская, комплексная, универсальная станция технического обслуживания легковых автомобилей для города Братска
Иркутск 2018

В данном проекте рассматривается станция технического обслуживания автомобилей (СТОА). Произведен технологический расчет и подбор оборудования для поста технического обслуживания в полном объеме и цеха слесарно-механических работ.

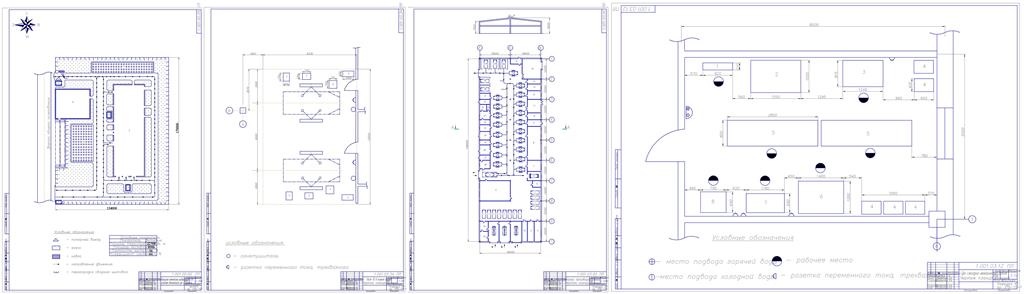

Графическая часть содержит чертеж генерального плана,планировочный чертеж производственного корпуса, планировочный чертеж поста технического обслуживания в полном объеме, планировочный чертеж цеха слесарно-механических работ
Курсовой проект содержит 4 листа графической части, 61 страницы пояснительной записки, альбом спецификаций.
Характеристика станции технического обслуживания автомобилей:
тип СТО: городская, комплексная, универсальная
Численность населения 25,2 тыс. чел.
Среднегодовой пробег 15000 км
Климат Очень холодный
Число заездов одного автомобиля а год на СТОА - 5
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 Технологический расчет СТОА 7
I.1 Исходных данные 7
I.2 Расчет годового объема работа СТОА 8
1.3. Распределение годовых объемов работ по зонам и цехам 11
1.4 Расчет числа работающих на СТОА 14
1.5 Расчет числа постов и автомобиле-мест ожидания 18
1.6 Расчет площадей помещений 20
1.7 Расчет площадей технических и вспомогательных помещений 24
2 Технико–экономические показатели СТОА 32
2.1 Расчет удельной численности производственных рабочих 32
2.2 Расчет удельной площади производственно-складских помещений 32
2.3 Расчет удельной площади административно-бытовых помещений 33
2.4 Расчет удельной площади территории 33
2.5 Расчет удельного числа обслуживаемых автомобилей в год 33
2.6 Расчет удельной численности производственных рабочих 34
2.7 Расчет удельной площади производственно–складских помещений 34
2.8 Расчет удельной площади административно–бытовых помещений 35
2.9 Расчет удельной площади территории 35
2.10 Расчет удельного числа обслуживаемых автомобилей в год 36
3 Планировка СТОА 38
3.1 Генеральный план СТОА 38
3.2 Планировка поста технического обслуживания 43
3.2.1 Назначение поста технического обслуживания 43
3.2.2 Технологический процесс поста технического обслуживания 44
3.2.3 Перечень технологического оборудования и инструмента 45
3.2.4 Требования безопасности при выполнении технического обслуживания 46
3.3 Планировка цеха слесарно-механических работ 47
3.3.1 Назначение цеха слесарно-механических работ 47
3.3.2 Технологический процесс цеха слесарно-механических работ 48
3.3.3 Перечень технологического оборудования и инструмента 49
3.3.4 Требования безопасности при выполнении слесарно-механических работ 50
4 Противопожарные мероприятия 52
ЗАКЛЮЧЕНИЕ 54
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 55
ПРИЛОЖЕНИЯ 56
АЛЬБОМ СПЕЦИФИКАЦИЙ 62
ГРАФИЧЕСКАЯ ЧАСТЬ 69

Состав: Городская, комплексная, универсальная СТОА для города Братска (ГП), Производственный корпус (ПЛ), пост технического обслуживания в полном объеме (ПЛ), цех слесарно-механических работ (ПЛ), спецификации Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Городская, комплексная, универсальная станция технического обслуживания легковых автомобилей для города Братска

Пост ТО в полном объеме.dwg
Производственный корпус.dwg
Спецификации.dwg
Цех слесарно-механических работ.dwg
ПЗ.docx.docx
План генеральный.dwg
