Коленчатый вал ЗИЛ-130 3D

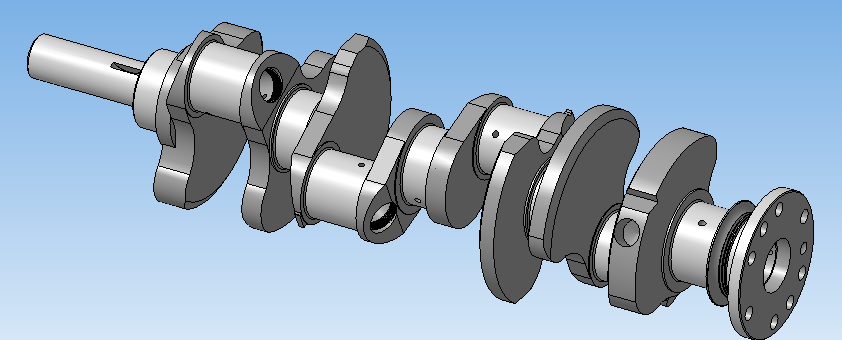

Вал коленчатый ЗИЛ-130 (130-1005 011) выполненный в КОМПАС-3D V13. Сделано по чертежам завода. Копия отличается от оригинала тем что радиус кривошипа больше на 0,25 (допустимая ошибка 0,05), так же каналы масляные на шатунные шейки стоят под одним углом, а должны быть под двумя (10 градусов в сторону от оси), нет скругления щек (на чертеже указано радиусом 3 мм, но я пока не полностью освоил 3D моделирование и сделать не смог). Пробок не делал, поэтому это не сборка, а деталь, так же несколько щек короче на 1 мм (кажется 2,3 и 4) от остальных. Шатунные шейки отличаются кромкой от оригинала, маслосьемная резьба не под углом, длинна детали так же отличается от оригинала (причины описаны выше). В остальном реалистичная модель.

Состав: 3D модель одной деталью. Язык документа

Софт: КОМПАС-3D 13 SP2
