Коробка передач мотоцикла Harley-Davidson WLA

Ижевский государственный технический университет имени М.Т. Калашникова
Институт "Современные технологии машиностроения, автомобилестроения и металлургии"
Кафедра "Автомобили и металлообрабатывающее оборудование"
Выпускная квалификационная работа на тему: Техническое обслуживание и ремонт коробки передач мотоцикла "Harley-Davidson WLA".
Ижевск 2017

Исходные данные: Мотоцикл Harley Davidson WLA, Коробка передач 3-х ступенчатая.
Целью выпускной квалификационной работы (ВКР) является плановое проведение технического обслуживания, выявление и дефектация изношенных деталей, разработка приспособления и технологического процесса восстановления и изготовления деталей коробки передач мотоцикла Harley-Davidson WLA.
В данную работу входит пояснительная записка, содержащая 6 разделов машинописного текста на 88 листах формата А4, содержащая рисунки 9 шт., таблицы 15 шт., и формулы. Графическая часть ВКР представлена на 15 листах форматов А1 и А2.
В первом разделе ВКР описано назначение и принцип работы коробки передач мотоцикла Harley Davidson WLA, и основные неисправности коробки передач. Во втором разделе разработан технологический процесс технического обслуживания коробки передач и сцепления мотоцикла Harley Davidson WLA. В третьем разделе представлена дефекация деталей коробки передач. В четвертом и пятом разделе представлены технологические процессы изготовления и восстановления изношенных деталей коробки передач. Шестой раздел посвящен технике безопасности и охране труда.

Исходные данные
ВВЕДЕНИЕ
1. АНАЛИЗ КОНСТРУКЦИИ КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛА HARLEY DAVIDSON WLA
1.1. Назначение и принцип работы коробки передач мотоцикла Harley Davidson WLA
1.2. Основные неисправности коробки передач Harley-Davidson
2. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ТО КОРОБКИ ПЕРЕДАЧ И СЦЕПЛЕНИЯ МОТОЦИКЛА HARLEY DAVIDSON WLA
2.1. Контролируемые параметры ТО коробки передач и сцепления мотоцикла Harley Davidson WLA
2.2. Параметры ТО коробки передач и сцепления мотоцикла Harley Davidson WLA
2.3. Технологическая карта ТО коробки передач и сцепления мотоцикла Harley Davidson WLA
3. ДЕФЕКТАЦИЯ ДЕТАЛЕЙ КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛА HARLEY DAVIDSON WLA
3.1. Дефектация вала кикстартера коробки передач мотоцикла Harley Davidson WLA
3.2. Дефектация ведущей звездочки коробки передач мотоцикла Harley Davidson WLA
3.3. Дефектация вторичного вала коробки передач мотоцикла Harley Davidson WLA
3.4. Способы восстановления деталей коробки передач мотоцикла Harley Davidson WLA
3.5. Обоснование способа восстановления
4. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ВОССТАНОВЛЕНИЯ ПО ОПЕРАЦИЯМ С РАСЧЕТОМ ТЕХНОЛОГИЧЕСКИХ НОРМ ВРЕМЕНИ
4.1. Технология восстановления вала кикстартера
4.2. Расчет припусков на обработку вала кик стартера
4.3. Расчет режимов обработки и норм времени вала кикстартера
4.4. Технология восстановления ведущей звездочки
4.5. Расчет припусков на обработку ведущей звездочки
4.6. Расчет режимов обработки и норм времени ведущей звездочки
5. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ВТОРИЧНОГО ВАЛА КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛА HARLEY DAVIDSON WLA
5.1. Выбор заготовки
5.2. Разработка технологического процесса по операциям
5.2.1. Составление тех. маршрута изготовления детали
5.2.2. Расчет режимов резания и технического нормирования
6. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА НА ТО КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛА HARLEY DAVIDSON WLA
6.1. Общие требования охраны труда
6.2. Требования охраны труда перед началом работы
6.3. Требования охраны труда во время работы
6.4. Требования охраны труда в аварийных ситуациях
6.5. Требования охраны труда по окончанию работы
6.6. Пожарная безопасность
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
Дополнительный список литературы.

Так же в архиве есть оригинальный чертеж и руководство пользователя в форма картинок

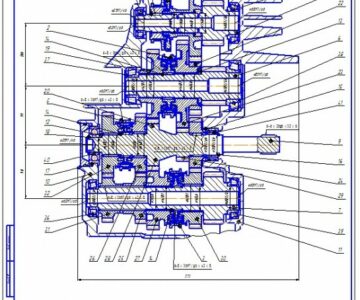

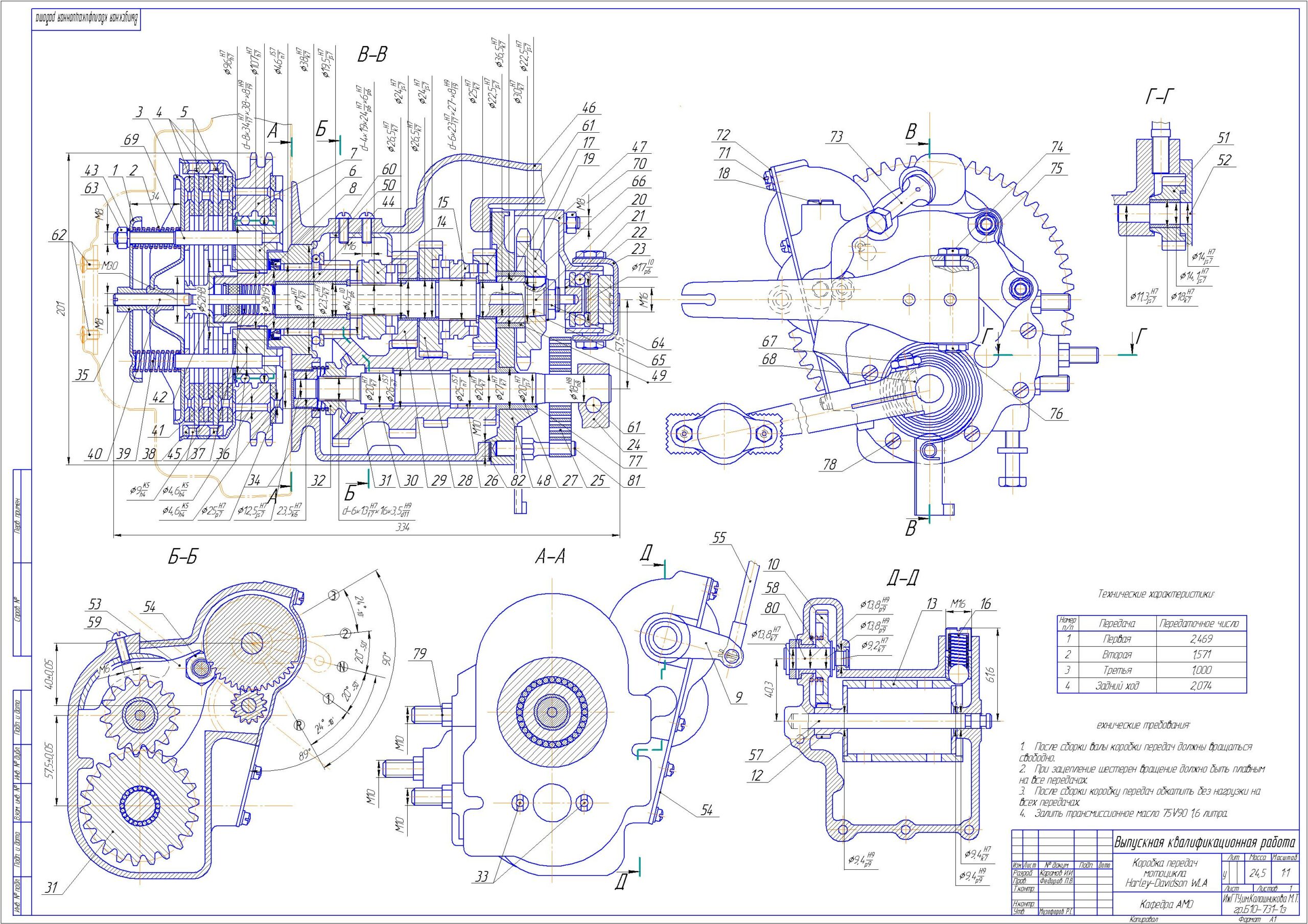

Состав: Пояснительная записка (ПЗ) 82 стр. Чертежей 9 шт. формата А1-А2. Сборочный чертеж коробки передач мотоцикла Harley-Davidson WLA (СБ), Спецификация, Деталировка: Вал вторичный А2, Вал кикстартера А2, Звездочка ведущяя А2, Карты дефектации (КД): Вал киксатртера А2, Вторичный вал А2, Наладки технологический (НТ): Наладки технологические напыление-вал А2, Наладки технологические фрезерование-вала А2, Технологическая наладка вала вторичного А1, Технологические наладки на звездочку А1, Карта неисправности и техническая карта ТО на форматах А1 Язык документа
