ТГАТУ Кафедра Ремонт машин, 2010

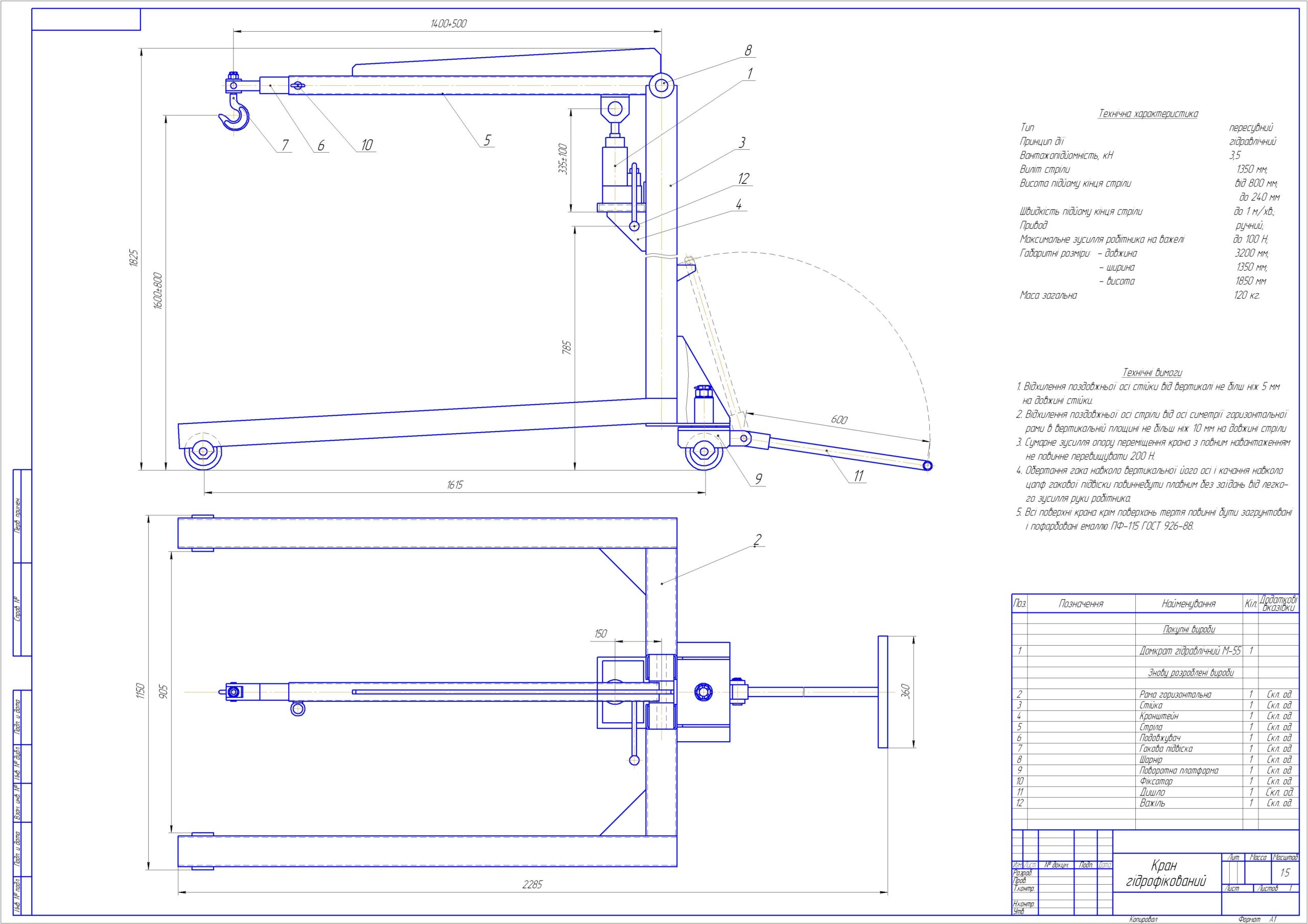

Чертеж ВО передвижного крана для снятия двигателей автомобилей на участке разборки
Техническая характеристика
Тип передвижной
Принцип действия гидравлический
Грузоподъемность , кН 3,5
Вылет стрелы 1350 мм ;
Высота подъема конца стрелы от 800 мм ;
до 240 мм
Скорость подъема конца стрелы до 1 м / мин.
Привод ручной ;
Максимальное усилие рабочего на рычаге до 100 Н;
Габаритные размеры: - длина 3200 мм ;
- Ширина 1350 мм ;
- Высота 1850 мм
Масса общая 120 кг .
Здесь нету пояснительной записки и чертежей
Да нету. В архиве только общий вид, который на предпросмотре. Смотрите описание, поле состав и список файлов
Сделано абсолютно на глаз, неграмотно. Размеры не соответствуют. Размерные линии и линии позиций сделаны с помощью обычного отрезка, но не через панель размеров. Вердикт: чтобы использовать чертеж, нужно переделывать практически все, линии выравнивать, удлинять.
Хорошая вещь..
Ну модель конечно оригинальная но расположение цилиндра нерациональное, лучше его расположить под углом дабы уменьшить плечо, а так максимальное усилие фактически приходится на сочленении балки с опорой, и по моему личному мнению как написано в описании в съеме двигателей эта установка будет неудобной лучше сделать обычный редуктор типа болейки с трещоткой нагрузок меньше возникнет на конструкцию...
Насколько я помню, это была конструктивка навеянная небольшой заметкой в каком-то старом журнале типа Сельский механизатор
Какая модель крана?
