Машина моечная

Техническая характеристика
1. Машина моечная предназначена для промывки и обдувки дет. 2752-3402020-01 "Каркас колеса рулевого управления"
2. Производительность(максимальная), шт./час,________ 20
3. Время одного цикла , мин ___________________ 3...6
4. Температура моющего раствора"Электрин",_______ 70±10
5. Обьем кармана , л _______________________ 14
6. Рабочий обьем бака, л _____________________ 500
7. Контур промывки периодического действия:
-расход (Р=1.5кгс/см²), л/мин____________________26
-время промывки, мин, ________________________3...6
7.1 Форсунка гидравлическая полного конуса распыления
1/8 HH-W-SS-8W, ф."Spraying Systems" (5шт.).
-расход (Р=1.5кгс/см²), л/мин____________________4,3
-угол распыла, град. _________________________110
7.2 Форсунка гидравлическая плоскоструйная
H 1/8 VV-SS-110-04, ф."Spraying Systems" (4шт.).
-расход (Р=1.5кгс/см²), л/мин____________________1.1
-угол распыла, град. __________________________110
8. Контур обдувки сж. воздухом периодического действия:
-время обдувки, с _________________________ 10...20
- расход вохдуха , нм³/ч (Р=4кгс/см2) ___________ 100
8.1 Воздуходувные трубки для сж. воздуха ф."Spraying Systems":
Windjet Low Flow AirKnife серия 57070, 1/4"NPT, L=152,305,457.
8.2 Воздушная форсунка Windjet серия AA707-AL, 1/4N (1шт.)
9. Ячейка фильтра сетчатого, мм ______________ 0,4х0,4
10. Тонкость фильтрации фильтра мешочного типа, мкм ______ 36
11. Время разогрева моющего раствора, ч _______________ 1
12. Насос подачи моющего р-ра:
Обозначение Q, Н, м эл. двиг. N, n, кол.
м³/час вод.ст. квт об/мин шт.
ХМ32-25-125-К-5 3 25 АИР71В2 1.1 2900 1
13. Пневмоцилиндр CG1 T N40-100 на задней цапфе ф."SMC"
-ход, мм ___________________________________ 100
-диаметр поршня, мм ________________________ 40
-расход воздуха, нл/мин (Р=4кгс/см²) ______________ 40
14. Мощность электронагревателя, квт __________ 30
15.Материалы:
бак ________________________________ 12Х18Н10Т
насос (проточная часть) ________________ 12Х18Н10Т
сетка __________________________ 12Х18Н10Т
трубы (оцинкованные) __________________ сталь 10
19.Установленная мощность, квт _____________ 33.7

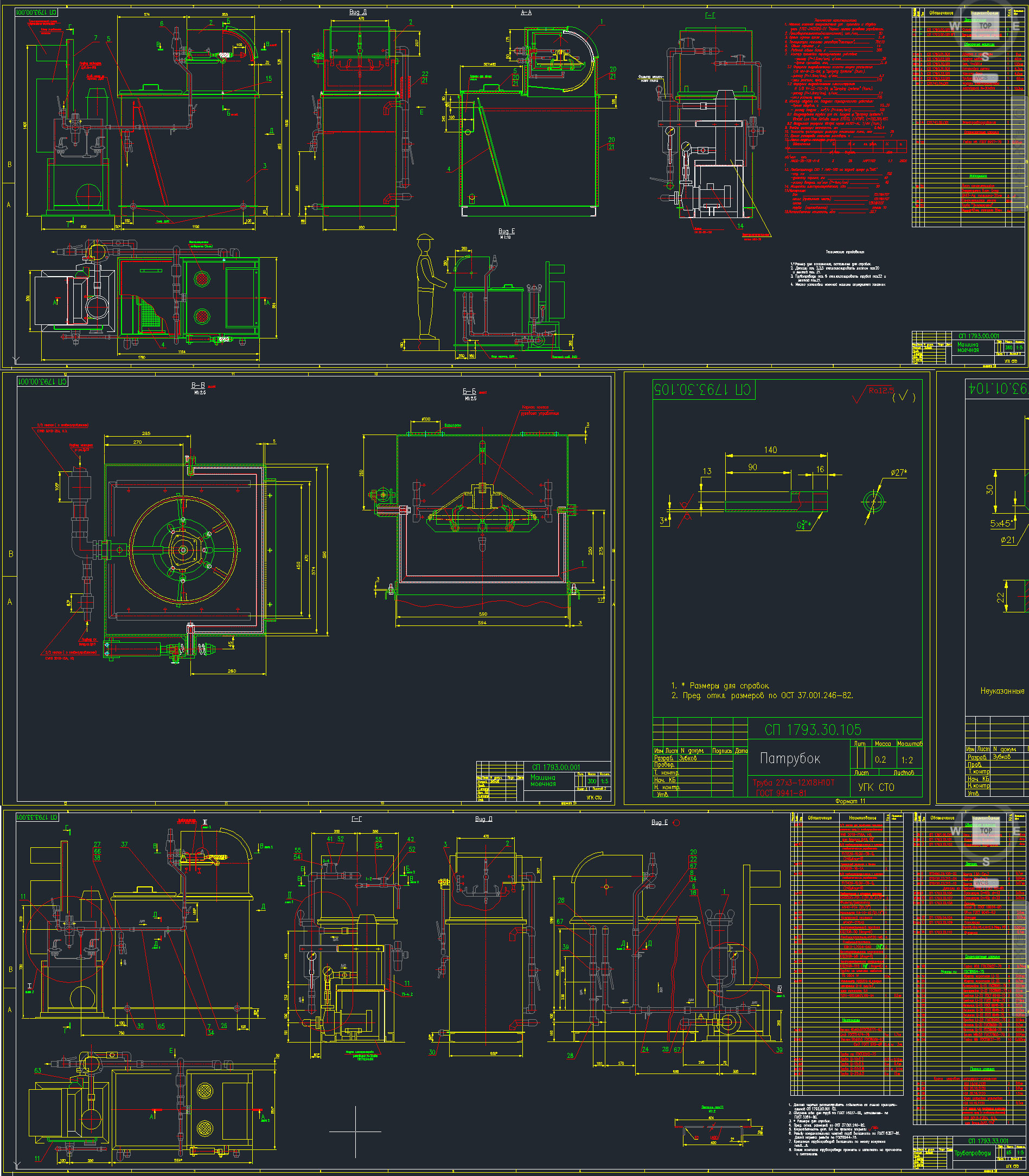

Состав: Сборочный чертеж (СБ), Деталировка, Спецификации (39 чертежей) Язык документа

Софт: AutoCAD 14

Сайт: www

Файлы:
Моечная машина\1742.01.104 Кулачок.dwg
Моечная машина\1742.02.001 Корпус мойки.dwg
Моечная машина\1742.11.001 Рычаг в сборе.dwg
Моечная машина\1793.00.001 C3 Принцыпиальная схема.dwg
Моечная машина\1793.00.001 ВП Ведомость покупных изделий 1 лист.dwg
Моечная машина\1793.00.001 ВП Ведомость покупных изделий 2 лист.dwg
Моечная машина\1793.00.001 ВП Ведомость покупных изделий 3 лист.dwg
Моечная машина\1793.00.001 ВП Ведомость покупных изделий 4 лист.dwg
Моечная машина\1793.00.001 Машина моечная Лист2.dwg
Моечная машина\1793.00.001 Машина моечная.dwg
Моечная машина\1793.01.001 Дверка с приводом.dwg
Моечная машина\1793.01.101 Втулка.dwg
Моечная машина\1793.01.102 Кронштейн.dwg
Моечная машина\1793.01.103 Тяга.dwg
Моечная машина\1793.01.105 Шайба.dwg
Моечная машина\1793.01.106 Втулка.dwg
Моечная машина\1793.01.107 Втулка.dwg
Моечная машина\1793.01.108 Ось.dwg
Моечная машина\1793.02.113 Втулка.dwg
Моечная машина\1793.02.114 Втулка.dwg
Моечная машина\1793.02.115 Втулка.dwg
Моечная машина\1793.02.116 Втулка.dwg
Моечная машина\1793.02.117 Фланец.dwg
Моечная машина\1793.04.001 ВП Ведомость покупных изделий 4 лист Модуль электронагрева.dwg
Моечная машина\1793.10.001 Дверка в сборе.dwg
Моечная машина\1793.11.101 Рычаг.dwg
Моечная машина\1793.11.102 Вал.dwg
Моечная машина\1793.30.001 Бак 500л.dwg
Моечная машина\1793.30.101 Карман.dwg
Моечная машина\1793.30.102 Планка.dwg
Моечная машина\1793.30.103 Уголок.dwg
Моечная машина\1793.30.104 Патрубок.dwg
Моечная машина\1793.30.105 Патрубок.dwg
Моечная машина\1793.30.106 Заглушка.dwg
Моечная машина\1793.31.001 Установка сетки.dwg
Моечная машина\1793.32.001 Крышка бака.dwg
Моечная машина\1793.33.001 Трубопроводы 2.dwg
Моечная машина\1793.33.001 Трубопроводы.dwg
Моечная машина\1793.33.110 Футорка.dwg
Моечная машина
