Маслораздаточное устройство

Белорусский национальный технический университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовая работа по дисциплине "Проектирование, расчет и эксплуатация технологического оборудования"
На тему: "Маслораздаточное устройство"
Минск 2014

В данной курсовой работе ставится задача усовершенствования или модернизации маслораздаточного устройства.
Курсовая работа включает в себя следующие разделы:
-регламент патентного поиска по фондам патентной информации,
-результаты исследований по нескольким показателям,
-назначение, описание выбранных для анализа аналогов,
-обоснование прототипа, рекомендации по его усовершенствованию.
Курсовая работа содержит 2 листа формата А1 графической части, 40 страниц пояснительной записки.
Прототипом выбрано универсальное маслораздаточное устройство.
Предназначено для облегчения труда ремонтных рабочих. Маслораздаточное устройство состоит из бака, тележки, редуктора с манометром, ресиверов, ручки и гибкого шланга.
Бак имеет заливную горловину с герметичной пробкой и ввареный штуцер для установки шланга, идущего от редуктора. бак монтируется и закрепляется на тележке. Также на тележке монтируются рессиверы, для запаса сжатого воздуха и редуктор.

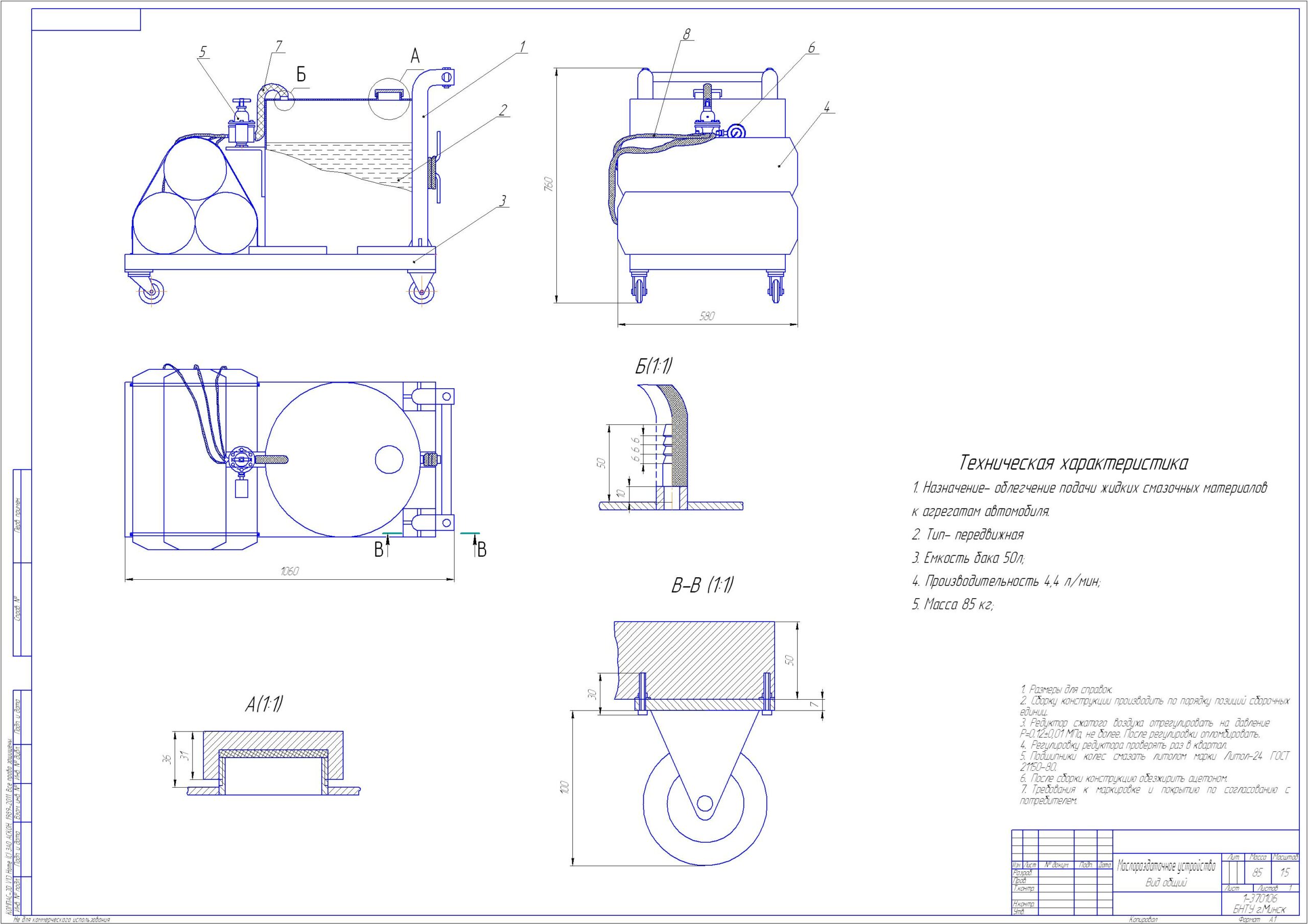

Состав: Маслораздаточное устройство (ВО), Деталировка (ручка, бак, тележка), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V13 Home

Просмотр файлов
Записка.doc
Лист 1.cdw
лист 2.cdw
Спецификац Бак.frw
Спецификац Лист1.frw
Спецификац Ручка.frw
Спецификац Тележка.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2016-06-16 в 09:54 Ответить

Здесь есть расчет конструкции ?

    2
    2016-06-16 в 09:59 Ответить

    СОДЕРЖАНИЕ
    Введение…………………………………………………………………..4
    1 Регламент, справка патентно-информационных исследований……..8
    2 Матрица сравнительного анализа технических решений по критериям эффективности …………………………………………………..…………..28
    3 Анализ выбранных аналогов и обоснование прототипа……………31
    4 Разработка функционально-физической схемы технического предложения…………………………………………………………………………..37
    5 Описание технического предложения……………………………….38
    6 Расчеты подтверждающие надежность и работоспособность конструкции…………………………………………………………………………….39
    Заключение…………………………………………………………...….40
    Список использованных источников…………………………………..41
    Приложение………………………………………………………………
